– 186 –

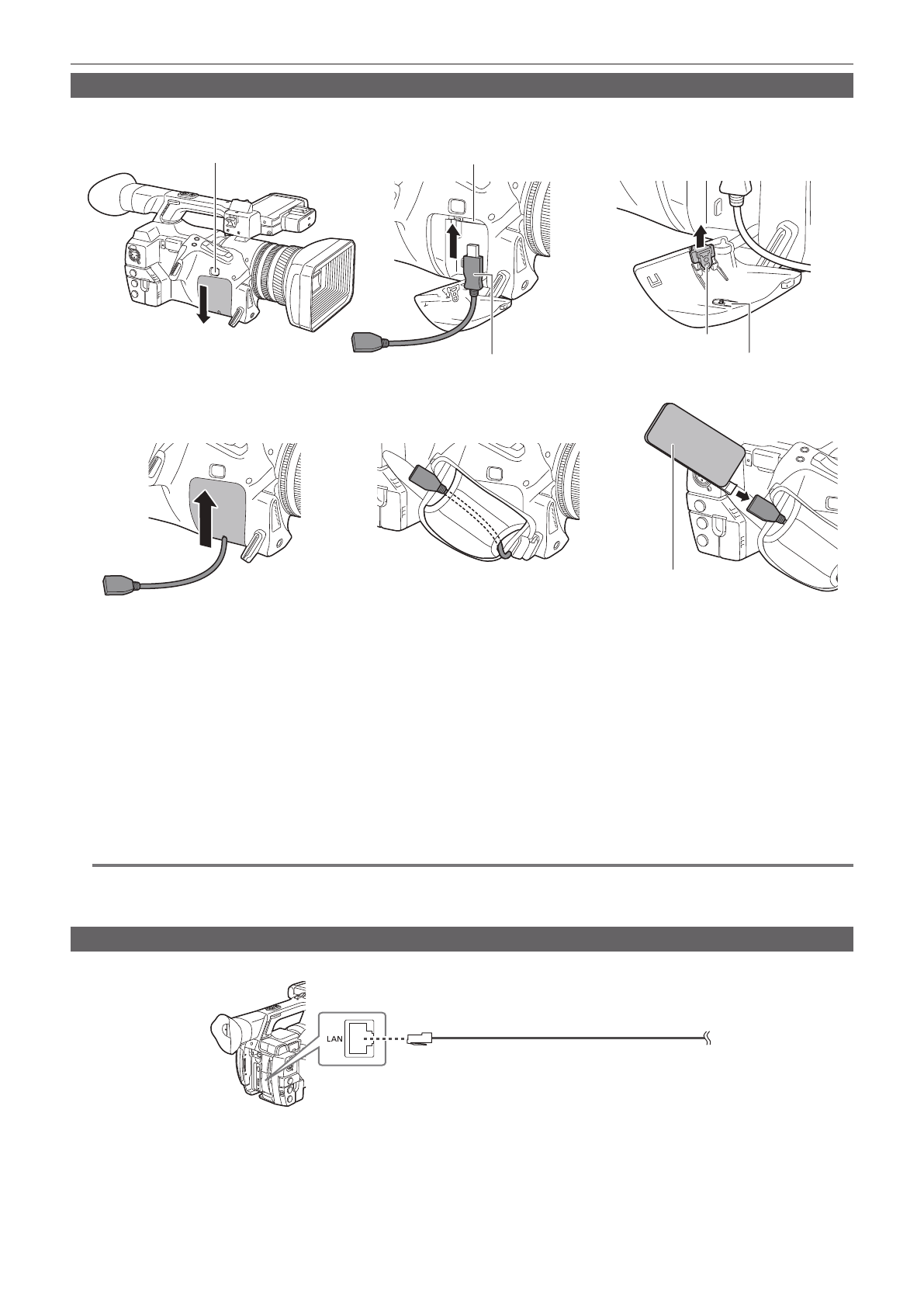

Глава 9 Сетевое подключение — Подготовка к подключению

Для другого беспроводного модуля, кроме AJ-WM30

Подключите другой беспроводной модуль, кроме AJ-WM30 (приобретается дополнительно), к видеокамере. Ручной ремень можно снять.
Отключите питание видеокамеры перед подключением или отключением беспроводного модуля.

Рис

. 1

Кнопка

 <OPEN>

Разъем

 <USB2.0 HOST>

Наконечник

шнура

Отсек

наконечника

шнура

USB 2.0

Удлинительный

кабель

Беспроводной

модуль

Рис

. 2

Рис

. 3

Рис

. 4

Рис

. 5

Рис

. 6

1

Нажмите кнопку <OPEN> и снимите крышку, сдвинув ее в направлении, указанном стрелкой. (Рис. 1)

2

Подключите удлинительный кабель USB 2.0 (приобретается дополнительно: разъем типа A штекер/гнездо, 0,2 m)

к разъему <USB2.0 HOST>. (Рис. 2)

3

Снимите наконечник шнура внутри снятой крышки (Рис. 3), протяните туда удлинительный кабель USB 2.0 и закройте

крышку. (Рис. 4)

Отсоединенный наконечник шнура хранить в отсеке для наконечника шнура в корпусе.

4

Протяните удлинительный кабель USB 2.0 через отсек ручного ремня. (Рис. 5)

5

Подключите беспроводной модуль. (Рис. 6)

Беспроводной модуль можно хранить в ручном ремне.

@

@

ПРИМЕЧАНИЕ

t

Подробнее о беспроводных модулях, которые можно подключать, см. на следующем веб-сайте службы поддержки.
http://pro-av.panasonic.net/en/sales_o/p2/server/4glte.html
http://pro-av.panasonic.net/en/sales_o/p2/server/wireless_module.html

Для проводной сети LAN

Подключите кабель LAN.

Кабель

 LAN (

приобретается

дополнительно

)

1

Подключите кабель LAN к разъему <LAN> на задней стороне.
