Чорний до S-VIDEO IN (підключіть,

коли ваш TV/VCR має вхід S-VIDEO та

вхідні з'єднувачі A/V. В цьому випадку

немає необхідності підключати жовтий

відеокабель).

B

Жовтий до VIDEO IN (підключіть, коли

ваш TV/VCR має лише вхідні з'єднувачі

A/V).

C

Червоний до AUDIO R IN*.

D

Білий до AUDIO L IN*.

* Не потрібно для перегляду тільки

фотографій.

Примітка:

Кабель S-Video не є обов'язковим.

Обов'язково користуйтеся кабелем

YTU94146A S-Video. З питань його наявності

зверніться до Обслуговувального центру JVC,

описаного на інформаційному аркуші, що

додається в комплекті. Обов'язково

підключіть той його кінець кабелю, що з

фільтром, до відеокамери. Фільтр знижує

перешкоди.

Переконайтеся у тому, що всі

пристрої вимкнено.
Підключіть відеокамеру до
телевізора або відеомагнітофона, як
зображено на ілюстрації.

У разі використання

відеомагнітофону

 перейдіть до кроку

.

В іншому випадку

 перейдіть до кроку

.

Підключіть вихід відеомагнітофона

до входу телевізора, відповідно до
інструкцій у посібнику з користування
вашим відеомагнітофоном.

Увімкніть відеокамеру,

відеомагнітофон та телевізор.

Перемкніть відеомагнітофон до його

вхідного режиму AUX, а телевізор -
до режиму VIDEO.

Почніть відтворення на відеокамері

(

墌

21).

●

Щоб формат зображення відповідав

формату вашого телевізора (16:9 або 4:3),

встановіть у меню відтворення параметр

“ВЫХОД 16:9” (

墌

32, 34).

Вибір того, чи відображати

нижченаведену інформацію на

підключеному телевізорі

●

Дата/Час

Встановіть “ДАТА/ВРЕМЯ” на “ВКЛ”, “ABTO”
або “ВЫКЛ” (

墌

32).

●

Код часу

Встановіть “ОТОБР.ВРЕМЯ” на “ВКЛ” або
“ВЫКЛ” (

墌

32).

●

На екрані

Встановіть “НА ЭКРАНЕ” на “ВЫКЛ”, “ЖК

ДИСПЛЕЙ” або “ДИСПЛЕЙ+ТВ” (

墌

32).

Примітки:

●

Рекомендується використовувати

адаптер змінного струму в якості

джерела електроенергії замість блоку

батарей (

墌

16)

.

●

Щоб переглянути зображення і звук з

відеокамери, не вставляючи плівки

або картки пам’яті, встановіть перемикач

живлення на відеокамері у положення

“REC”

, а потім переключіть ТВ у бажаний

режим вводу.

●

Обов'язково встановіть гучність телевізора

на мінімум, щоб уникнути раптового

підвищення гучності при увімкненні камери.

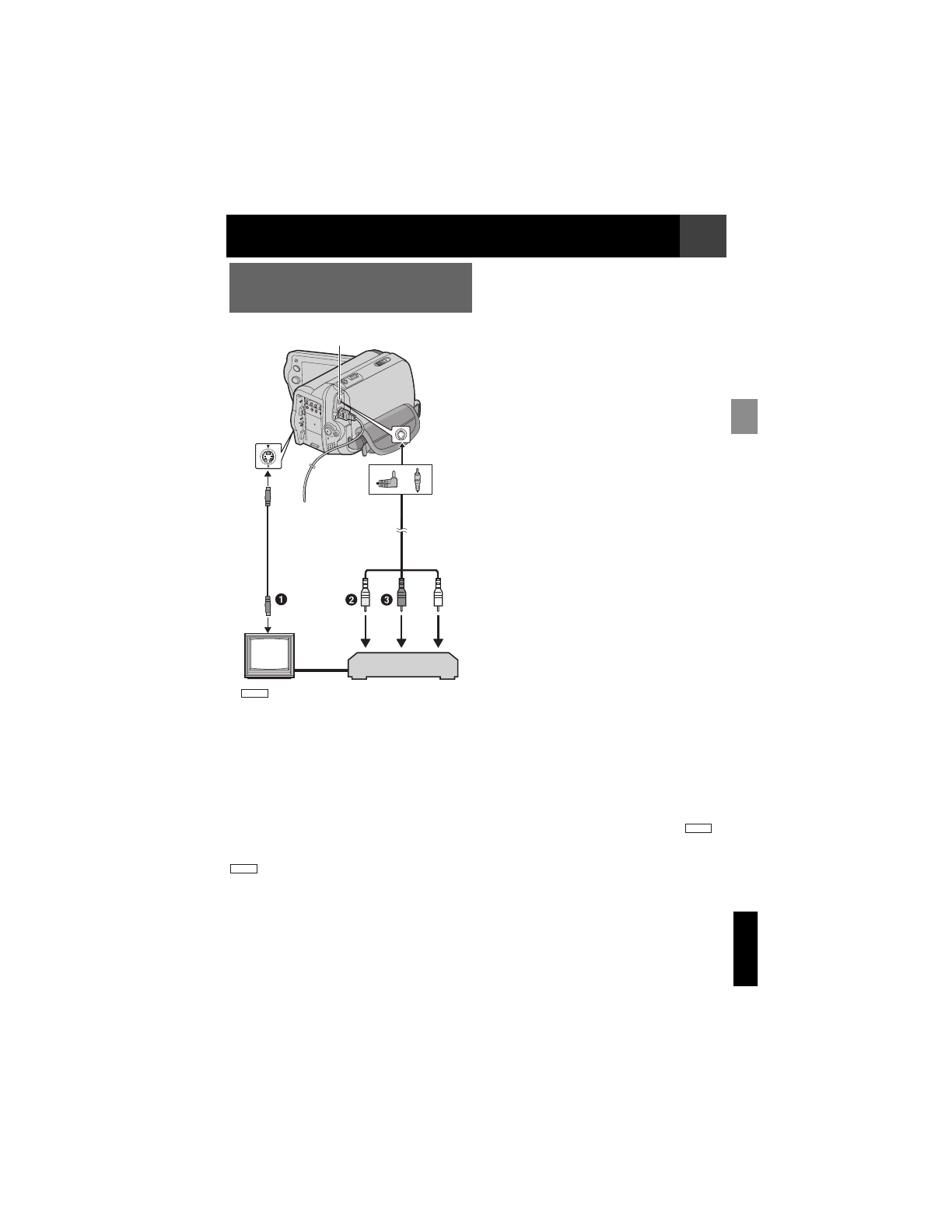

Підключення До Tелевізора

Або Bідеомагнітофона

4

TV

VCR

Кабель Audio/Video

(додається)

До AV з'єднувач

або

S-кабель

(за бажанням)

GR-D860

GR-D860

1

1

1

1

2

2

2

2

3

3

3

3

4

4

4

4

3

3

3

3

4

4

4

4

5

5

5

5

6

6

6

6

GR-D860

Підключення/Редагування
