A

Черный к S-VIDEO IN (Подсоедините,

если Ваш ТВ/ВКМ имеет разъемы входа S-

VIDEO IN и A/V. В этом случае нет

необходимости подсоединять желтый

видео кабель.)

B

Желтый к гнезду VIDEO IN (Подсоедините,

если телевизор/видеомагнитофон оснащен

только входными аудио-/видеогнездами).

C

 Красный к гнезду AUDIO R IN*.

D

 Белый к гнезду AUDIO L IN*.

* Не требуется для просмотра только

неподвижных изображений.

Примечание:

Кабель S-Video является дополнительным.

Используйте кабель S-Video YTU94146A.

Проконсультируйтесь в сервисном центре JVC,

указанном в листе, входящим в комплект

поставки, чтобы узнать о наличии кабеля. Конец

кабеля с ферритовым фильтром следует

подключать к камере. Ферритовый фильтр

уменьшает помехи.

Убедитесь, что все устройства отключены.

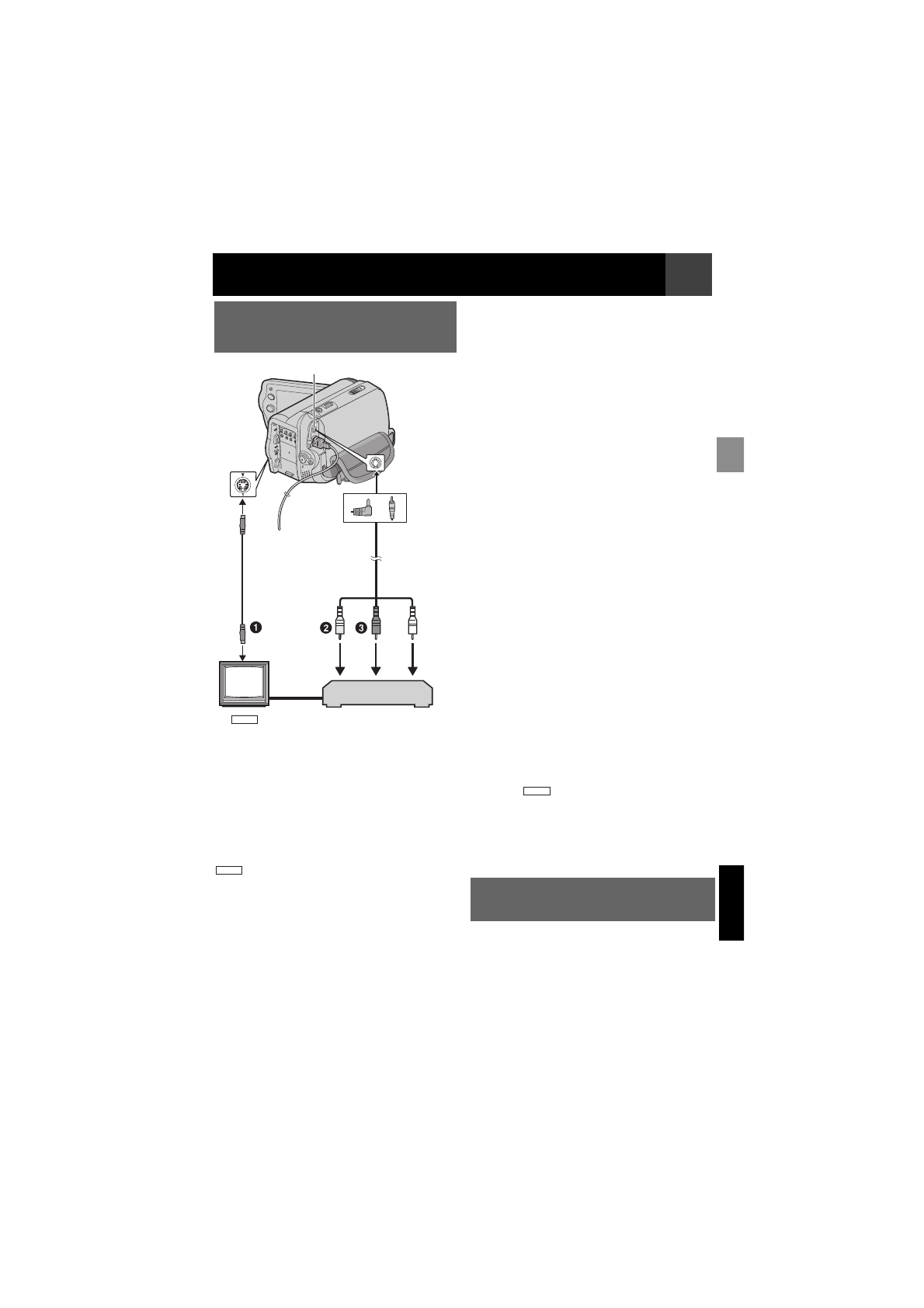

Подсоедините видеокамеру к телевизору

или видеомагнитофону, как показано на

рисунке.

При использовании видеомагнитофона

,

перейдите к шагу

.

Если видеомагнитофон не используется

,

перейдите к шагу

.

Подсоедините выходное гнездо

видеомагнитофона к входному гнезду

телевизора в соответствии с

инструкциями в руководстве

видеомагнитофона.

Включите видеокамеру, видеомагнитофон

и телевизор.

Установите для видеомагнитофона режим

входа AUX, а для телевизора – режим

VIDEO.

Начните воспроизведение на видеокамере

(

墌

21).

●

Установите значение “ВЫХОД 16:9” в

меню воспроизведения, чтобы формат

изображения соответствовал вашему

телевизору (формата 16:9 TB или 4:3 TB)

(

墌

29, 32).

Отображение или скрытие следующих

дисплеев на подсоединенном телевизоре

●

Дата/время

Установите для параметра “ДАТА/ВРЕМЯ”

значение “ВКЛ”, “ABTO” или “ВЫКЛ” (

墌

32).

●

Отобр.время

Временной код Установите для параметра

“ОТОБР.ВРЕМЯ” значение “ВКЛ” или “ВЫКЛ”

(

墌

32).

●

На экране

Установите для параметра “НА ЭКРАНЕ”

значение “ВЫКЛ”, “ЖК ДИСПЛЕЙ” или

“ДИСПЛЕЙ+ТВ” (

墌

32).

Примечания:

●

В качестве источника питания камеры

рекомендуется использовать адаптер

переменного тока, а не батарейный блок.

(

墌

16)

●

Чтобы контролировать изображение и звук

видеокамеры, не вставляя ленту (только для

модели

) или карту памяти, установите

переключатель питания в положение

“REC”

, а

затем выберите для телевизора подходящий

режим входа.

●

Обязательно отрегулируйте уровень звука на

телевизоре до его минимального уровня,

чтобы избежать внезапного усиления звука

при включении видеокамеры.

Использование видеокамеры в качестве

проигрывателя

В соответствии с рисунком (

墌

41),

“Подсоединение К Телевизору Или

Видеомагнитофону”, подсоедините

видеокамеру к входным гнездам

видеомагнитофона.

Подсоединение К Телевизору

Или Видеомагнитофону

4

TB

Видеомагнитофон

Аудио-/

видеокабель

(прилагается)

К гнезду AV

или

Кабель S

(приобретается

дополнительно)

GR-D860

GR-D860

1

1

1

1

2

2

2

2

Перезапись На

Видеомагнитофон

3

3

3

3

4

4

4

4

3

3

3

3

4

4

4

4

5

5

5

5

6

6

6

6

GR-D860

1

1

1

1

Подсоединение/Редактирование
