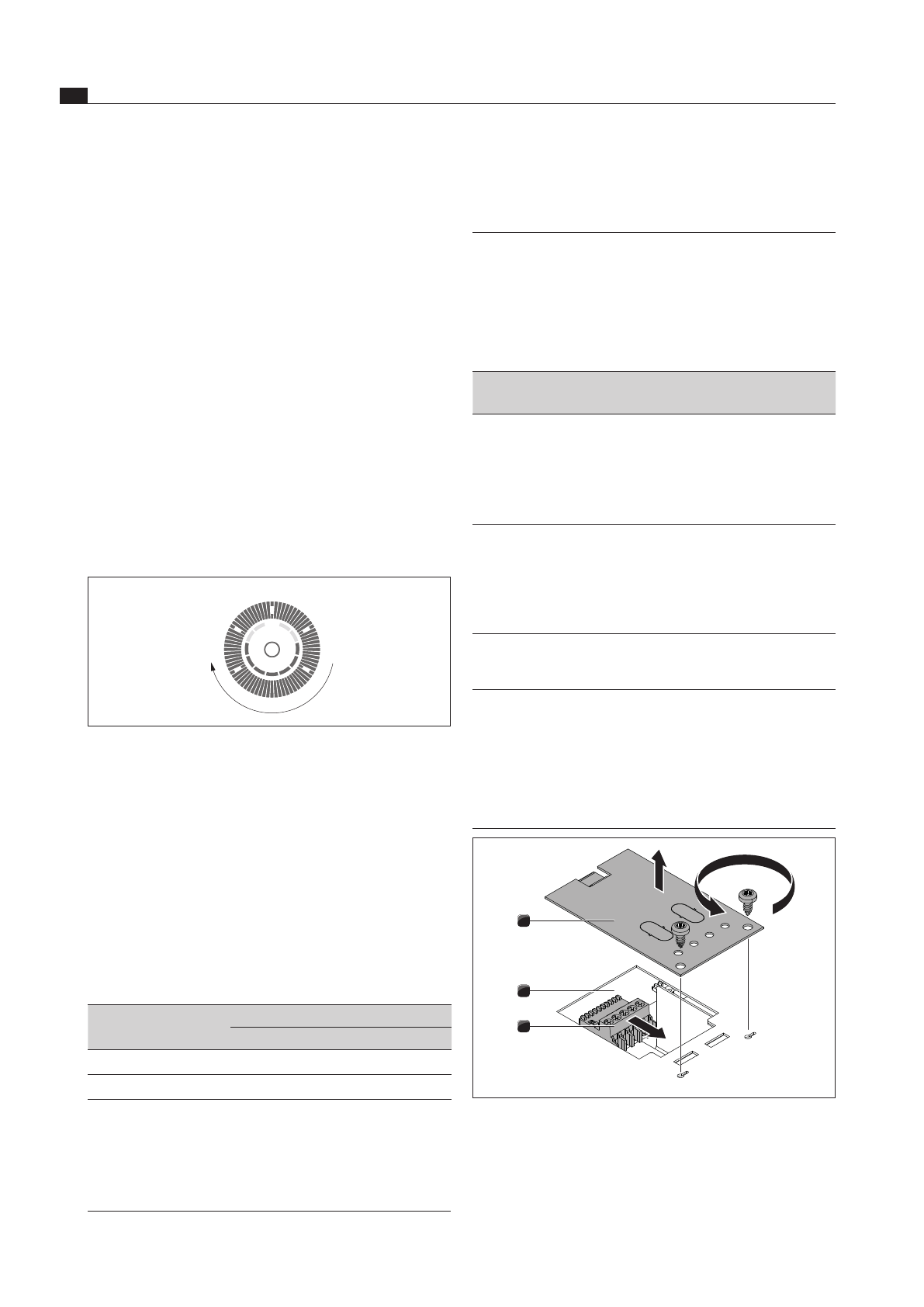

RU

32

Монтаж

www.bora.com

квалифицированным персоналом. Он также

берут на себя ответственность за правильную

установку и ввод в эксплуатацию.

При использовании Home-In и Home-Out Вам будет

необходима соответствующая документация внешних

включающих устройств для проведения безопасного

подключения устройства и эксплуатации.

Могут быть использованы следующие переключающие

контакты:

Контактные

данные

Функция

Подключение

Home-In

Включение / выключение

вытяжки варочной панели

подключение для внешних

переключающих контактов

(контакт замкнут: вытяжка

варочной панели включена)

30 В пост.

тока 0,7 мА

Home-Out

сухой контакт для управления

внешними устройствами в

зависимости от эксплуатации

встраиваемой вытяжки (вытяжка

включена:

контакт замкнут)

Максимально

250 В / 4A

Tab. 6.4   Переключающие контакты Home-In и Home-Out

ИНФОРМАЦИЯ

  Контакт «Home In» может

использоваться для внешних

предохранительных устройств (например,

оконный контактный выключатель). В

разомкнутом состоянии коммутации

встраиваемая в столешницу вытяжка не

работает.

3

2

1

Abb. 6.41  Откройте крышку и удалите контактный штекер

[1]

Крышка

[2]

Электронный блок

[3]

Контактный штекер

X

X

Откройте крышку [1].

Соединение должно быть оборудовано

предохранителем минимум 20 A.

Настройка функции управления питанием

Условия:

Q

Q

Варочная панель выключена.

Q

Q

Все конфорки выключены.

X

X

Отсоедините устройство от электросети с помощью

линейных защитных автоматов, предохранителей,

защитных автоматов и контакторов.

Q

Q

После повторного восстановления электросети у Вас

есть две минуты, чтобы открыть меню Сервис.

X

X

Снова соедините устройство с электросетью.

X

X

Нажмите многофункциональную кнопку и держите

её нажатой.

X

X

Коротко нажмите кнопку таймера.

Q

Q

Раздастся короткий звуковой сигнал и загорится

передняя половина регулировочного кольца.

X

X

Теперь отпустите многофункциональную кнопку.

X

X

Выполните круговое движение по часовой стрелке

вдоль регулировочного кольца от позиции 3 до 8.

0

3

8

Abb. 6.40  Открытие меню Сервис

Q

Q

В левом переднем индикаторе конфорки с

чередованием отображается уровень меню

C0

 с

C

 и

О.

Q

Q

На индикаторе задней левой конфорки появляется

символ

0

 (заводская настройка).

X

X

Многофункциональной кнопкой выберите уровень

меню

C0

X

X

Нажмите любую кнопку на регулировочном кольце

для изменения с

0

 на

1

X

X

Нажмите кнопку таймера, чтобы сохранить

изменения.

Q

Q

Варочная панель готова к использованию.

Настройка меню

C0

Мощность конфорки

левая сторона

правая сторона

0

3,7 кВт

3,7 кВт

1

2,2 кВт

2,2 кВт

Tab. 6.3  Функция управления питанием

6.9  Подключение внешних

переключающих контактов

ИНФОРМАЦИЯ

  Подключение линии связи Home-In

и Home-Out может быть выполнено только
