Монтаж

www.bora.com

6  Монтаж

X

X

Соблюдайте все указания по технике безопасности

(см. главу «Безопасность»).

X

X

Соблюдайте требования прилагаемой документации

производителя.

ИНФОРМАЦИЯ

  Кабель для подключения к сети

должен быть предоставлен клиентом.

ИНФОРМАЦИЯ

   Не допускается установка устройства

над холодильниками, посудомоечными

машинами, кухонными плитами, духовками,

стиральной и сушильной техникой.

ИНФОРМАЦИЯ

  Опорные поверхности столешницы и

стеновые планки должны быть изготовлены

из термостойкого материала (примерно до

100 °С).

ИНФОРМАЦИЯ

  Вырезы столешниц необходимо

загерметизировать подходящим

средством для защиты от влаги, и, в случае

необходимости, предусмотреть тепловую

изоляцию.

ИНФОРМАЦИЯ

  Вытяжка, встраиваемая в столешницу,

не должна использоваться с другими

варочными панелями.

6.1  Проверка комплекта поставки

Наименование

Количество

Индукционная стеклокерамическая варочная панель

с вытяжкой варочной панели

1

Жироулавливающий фильтр из нержавеющей стали

1

Угольный фильтр BAKF

2

Гибкий канал (только BFIU)

1

ЕВРО-болты (только BFIU)

6

Горизонтальная надставка канала отвода воздуха

BLAVH (только BFIA)

1

Монтажные вкладки

5

Уплотнительная лента

1

Скребок для стеклокерамики

1

Держатели направляющих кабеля

3

Защитный шланг

2

Кабельная стяжка

2

Руководство по монтажу и эксплуатации

1

Винт со сферо-цилиндрической головкой

5

Шаблон для сверления (только BFIU)

1

Набор пластин для компенсации высоты

2

Tab. 6.1  Комплект поставки

X

X

Проверьте комплект поставки на полноценность и

наличие повреждений.

X

X

Незамедлительно проинформируйте сервисную

службу BORA в случае отсутствия деталей в поставке

или в случае наличия повреждений.

X

X

Ни в коем случае не устанавливайте поврежденные

детали.

X

X

Правильно утилизируйте транспортировочную

упаковку (см. главу «Вывод из эксплуатации,

демонтаж и утилизация»).

6.2  Инструменты и

вспомогательные средства

Для квалифицированной установки варочной панели

Вам необходимы следующие инструменты:

Q

Q

Карандаш

Q

Q

Дрель или аккумуляторная дрель-шуруповёрт с 5-мм

сверлом по дереву (для задней стенки)

Q

Q

Электрический лобзик или ножовка

Q

Q

Шаблон для сверления выреза в задней стенке

(включён в объём поставки)

Q

Q

Крестовая отвёртка Z2

Q

Q

Силиконовый герметик для герметизации

поверхностей среза

6.3  Требования по монтажу

6.3.1  Безопасные расстояния

X

X

Соблюдайте данные безопасные расстояния:

1

3

2

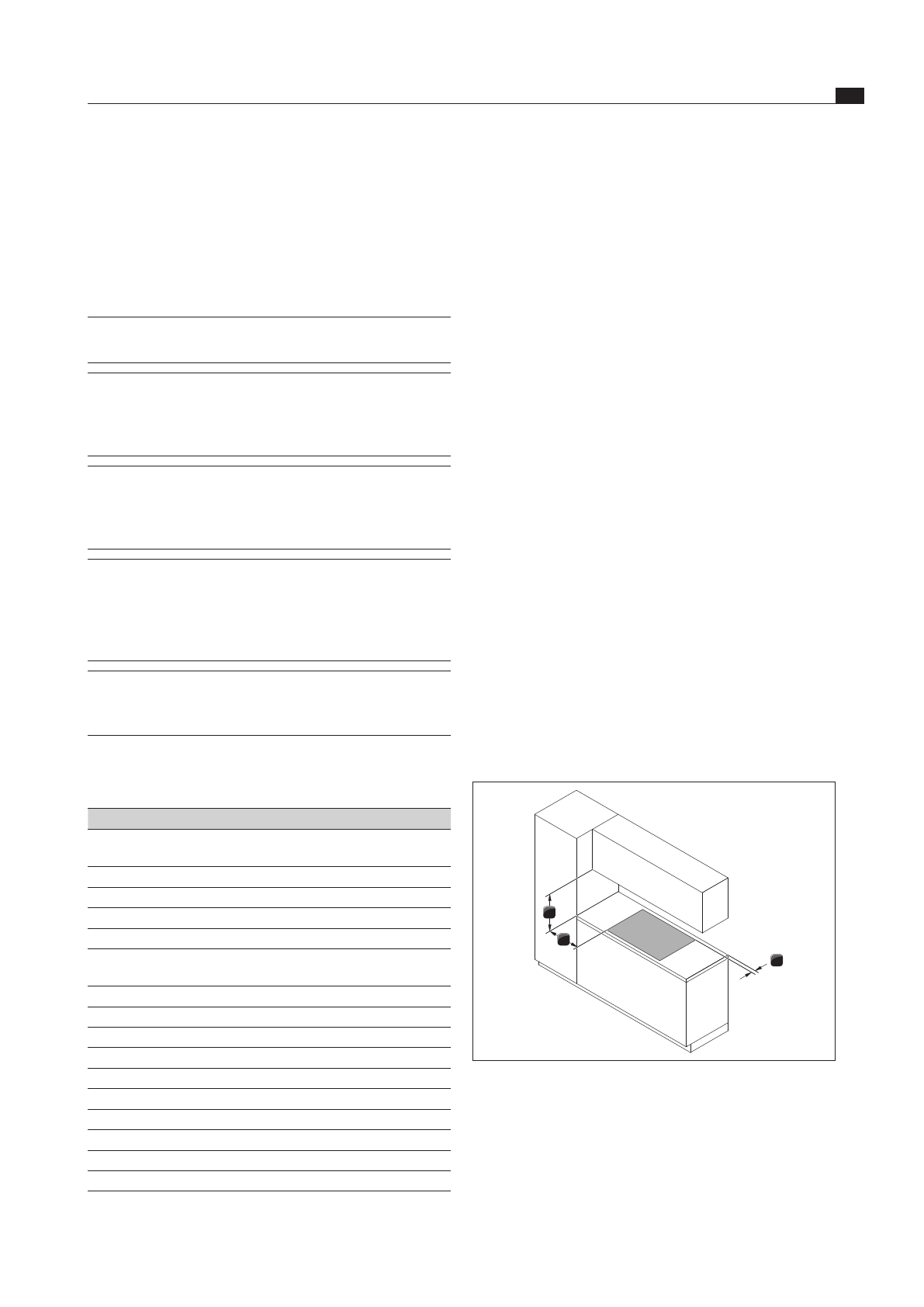

Abb. 6.1  Рекомендуемые минимальные расстояния

[1]

Минимальное расстояние 50 мм сзади между краем
выреза столешницы и задним краем столешницы.

[2]

Минимальное расстояние 50 мм слева и справа от
выреза столешницы до рядом стоящего шкафа или
стены помещения. Минимальное расстояние 300 мм,
рекомендуется по эргономичным причинам и для
эффективного режима работы вытяжки.
