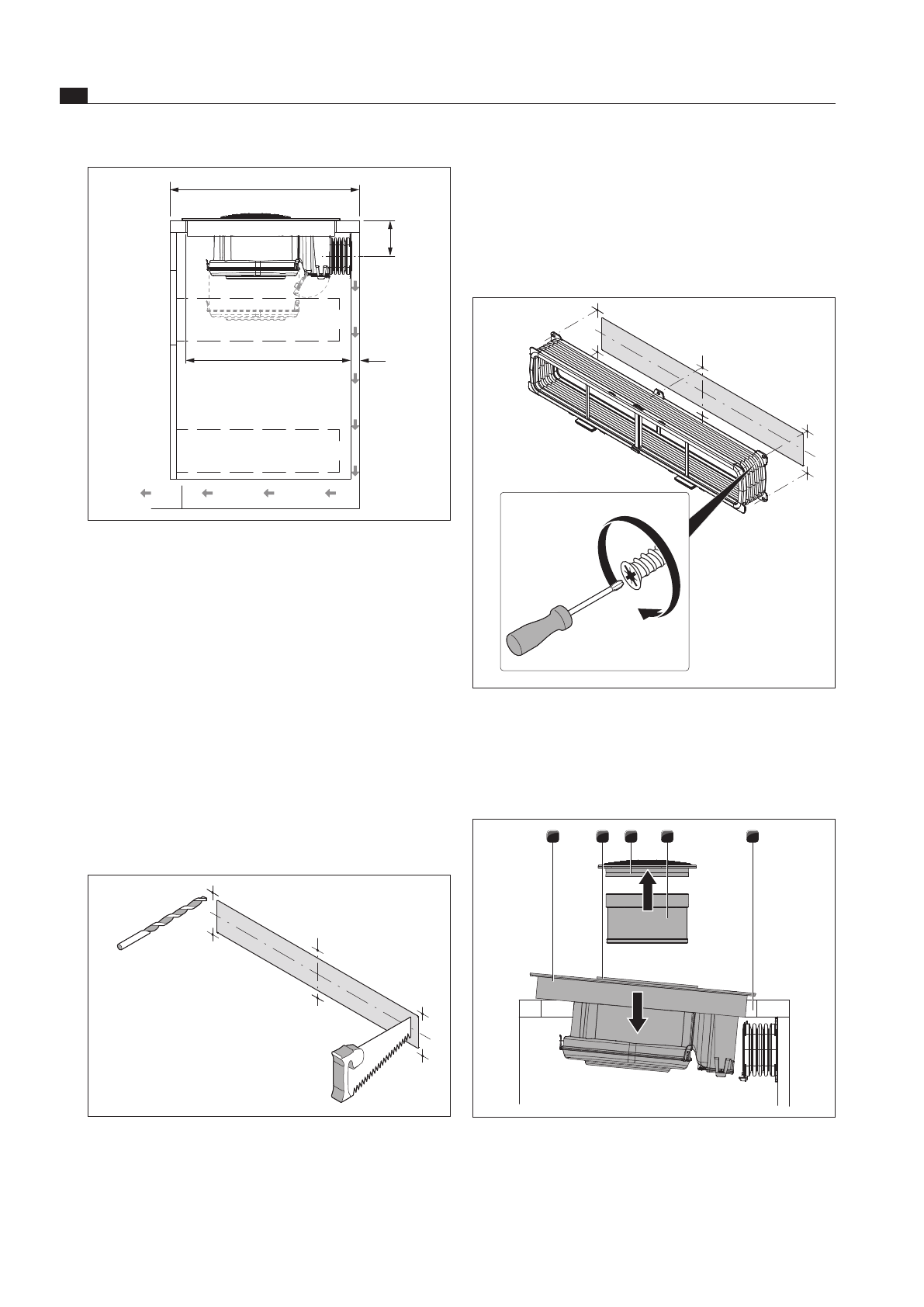

RU

24

Монтаж

www.bora.com

X

X

Предварительно просверлите присоединительные

отверстия.

X

X

Укоротите высоту планок в подставке или

проделайте соответствующие отверстия в подставке.

Прикрутить гибкий канал

Abb. 6.13  Гибкий канал с 6 евро-болтами 6,3 x 10 мм

X

X

Отвёрткой (не аккумуляторным шуруповёртом) крепко

прикрутите гибкий канал к задней стенке мебели.

Вставка варочной панели

5

4

3

2

1

Abb. 6.14  Вставка варочной панели по диагонали

[1]

Варочная панель

[2]

Всасывающее отверстие

[3]

Впускная форсунка

[4]

Жироулавливающий фильтр из нержавеющей стали

[5]

Вырез столешницы

 > 25

 510 - 570

119

 > 600

Abb. 6.11  Монтажные размеры при циркуляции воздуха,

глубина столешницы 600 мм

Q

Q

Чтобы возвращающийся циркулирующий воздух не

попадал в переднюю часть корпуса, нижний шкаф

должен иметь сплошную заднюю стенку.

Q

Q

Необходимо предусмотреть вырез в задней стенке.

Q

Q

Для отверстия для обратного потока необходимо

обеспечить минимальное расстояние 25 мм между

задней стенкой корпуса и прилегающей мебелью

или стеной помещения.

Подготовка задней стенки мебели

X

X

Приведите заднюю стенку в соответствие с

требуемыми монтажными размерами.

X

X

В случае необходимости сместите заднюю стенку.

X

X

Удлините заднюю стенку по высоте, при

необходимости, чтобы корпус впереди был закрыт.

6 x ø5

Abb. 6.12  Вырез и присоединительные отверстия

X

X

С помощью прилагаемого шаблона для сверления

начертите по центру по отношению к варочной панели

отверстие для обратного потока и присоединительные

отверстия в соответствии с монтажными размерами.

X

X

Выпилите отверстие для обратного потока.
