Монтаж

www.bora.com

3

2

1

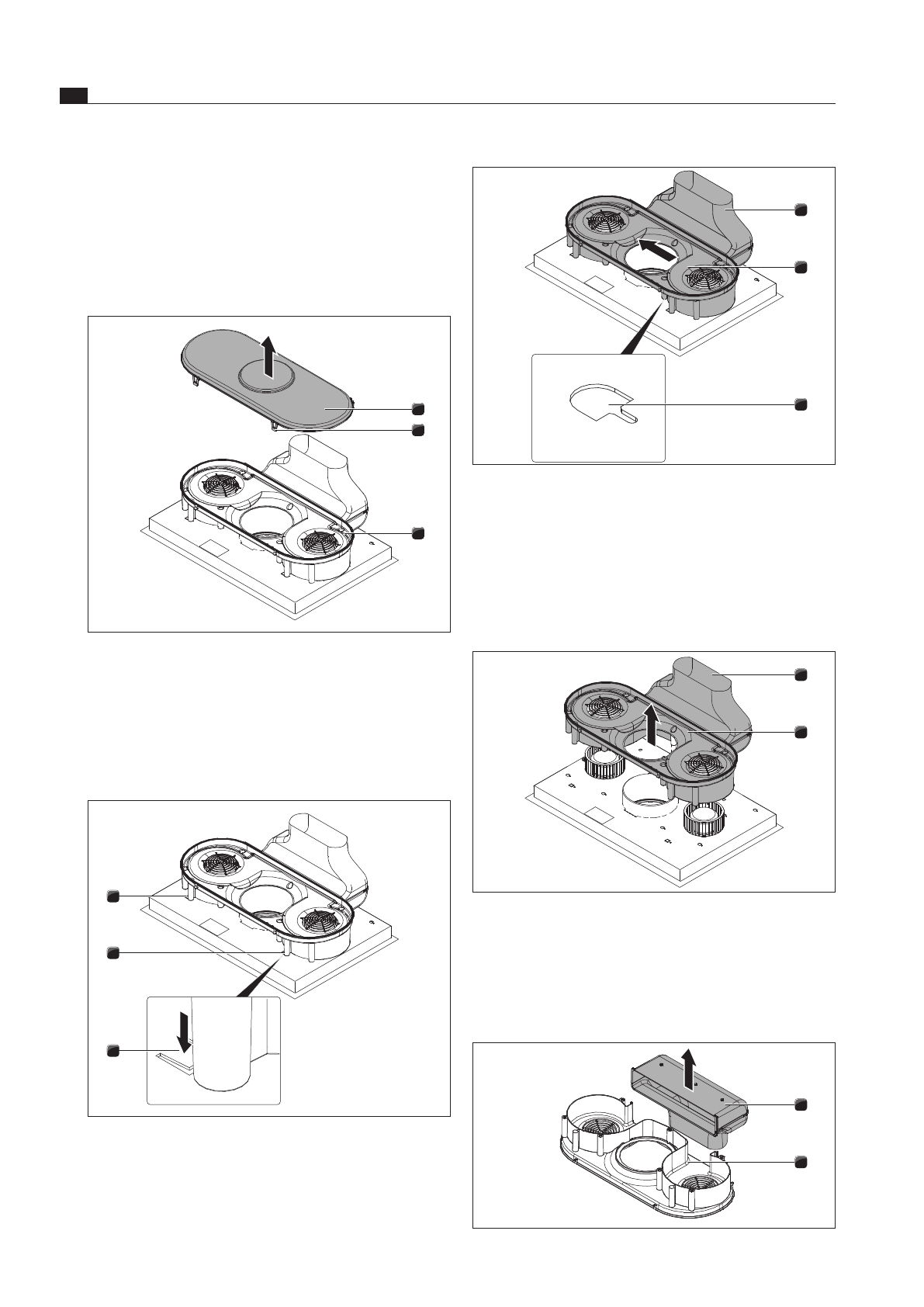

Abb. 6.27  Перемещение корпуса воздуховода

[1]

Колено отвода воздуха

[2]

Корпус воздуховода

[3]

Приёмное отверстие

X

X

Переместите в сторону корпус воздуховода [2]

вместе с коленом отвода воздуха [1] до левого края

приёмного отверстия [3].

2

1

Abb. 6.28  Снятие корпуса воздуховода

[1]

Колено отвода воздуха

[2]

Корпус воздуховода

X

X

Снимите корпус воздуховода [2] с коленом отвода

воздуха [1] вверх.

2

1

Abb. 6.29  Снятие колена отвода воздуха

X

X

Выньте впускную форсунку и жироулавливающий

фильтр из нержавеющей стали.

X

X

Положите варочную панель стеклокерамической

стороной вниз на чистую и мягкую поверхность

(например, картон, упаковочный материал), чтобы

избежать повреждений на стеклокерамической

поверхности.

3

2

1

Abb. 6.25  Снять дно корпуса

[1]

Дно корпуса

[2]

Блокировки

[3]

Корпус воздуховода

X

X

Откройте 4 блокировки [2].

X

X

Снимите дно корпуса [1] корпуса воздуховода [3].

1

1

1

Abb. 6.26  Разблокировать стопорное устройство

[1]

Накладки для стопорного устройства

X

X

Надавите отверткой на накладки [1] слева и справа

вниз, чтобы разблокировать стопорное устройство.
