Управление питанием - BORA BFIU - Инструкция по эксплуатации - Страница 31

RU

31

Монтаж

www.bora.com

4

4

1

1

3

2

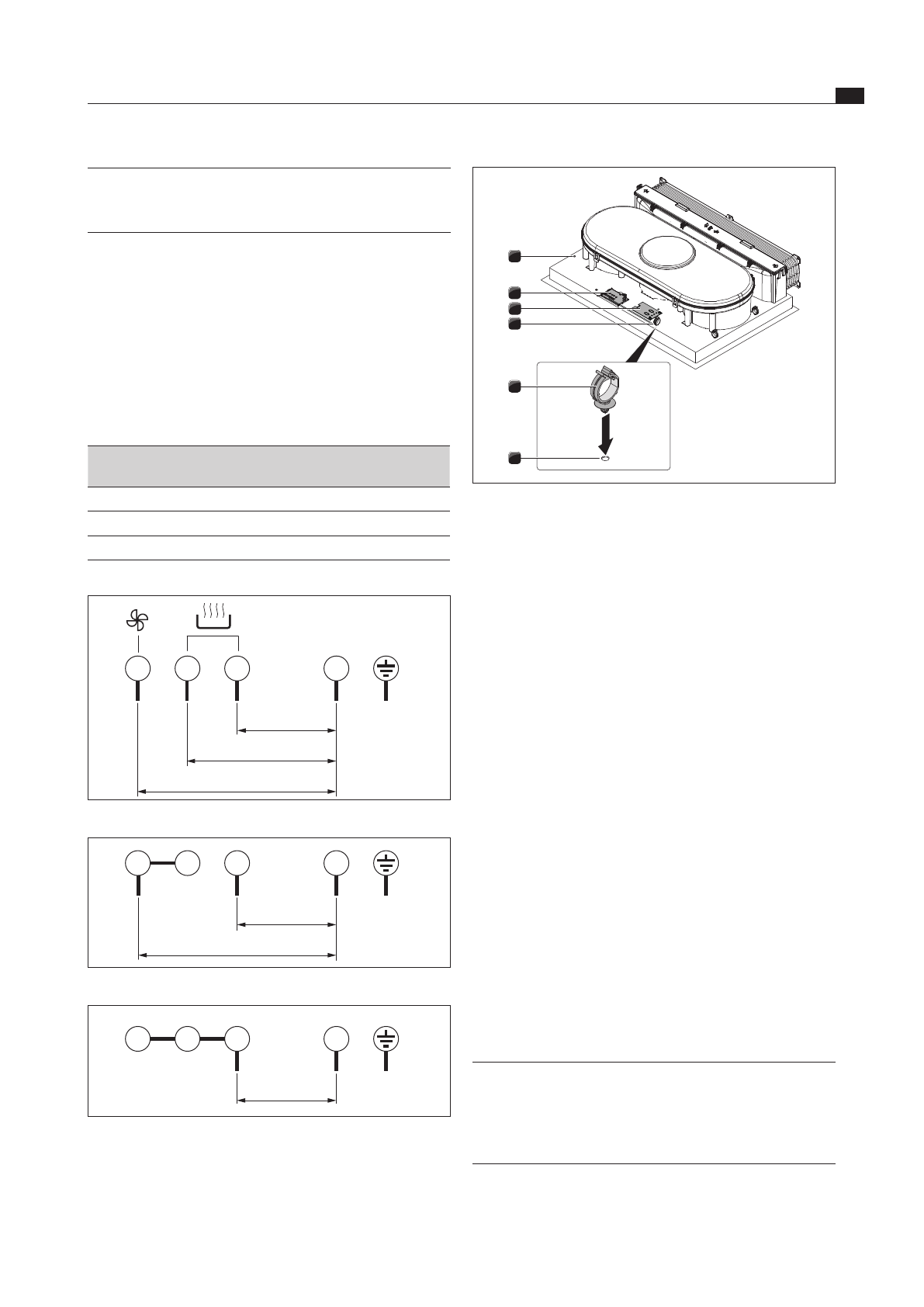

Abb. 6.39  Электрическое подключение варочной панели

[1]

Отверстия

[2]

Подключение к сети

[3]

Подключение системы управления

[4]

Клипса для крепления кабеля

X

X

Подключите кабель сетевого питания в соответствии

со схемой подключения (см. Рис. Abb. 9.36а

подключения) на блоке питания [2] варочной панели

с встраиваемой в столешницу вытяжкой.

X

X

Соедините 1- или 2-фазное подключение с

соответствующими контактами с зажимом

соединения BKAS (в объёме поставки).

X

X

Закрепите клипсы для крепления кабеля [3] на

предусмотренных для этого отверстиях [1] на левой

или правой стороне для прокладки кабеля вниз.

X

X

Обратите внимание на то, чтобы кабель не был

зажат или повреждён и не мог касаться горячих зон

нагрева.

X

X

Проверьте правильность сборки.

X

X

Включите главный выключатель / защитный автомат.

X

X

Запустите устройство в эксплуатацию

(см. главу «Управление»).

X

X

Проверьте все функции на правильное

функционирование.

6.8  Управление питанием

(снижение общей мощности)

ИНФОРМАЦИЯ

  Функция управления питанием может

быть настроено через меню Сервис. Доступ

к меню Сервис и изменение настроек

управления питанием могут быть выполнены

только квалифицированным персоналом.

Общая мощность устройства может быть уменьшена

при первом запуске в эксплуатацию до 4,4 кВт, если

требуемой электрической мощности на оборудование

не хватает.

ИНФОРМАЦИЯ

  Устройство соответствует требованиям

международного стандарта

МЭК 61000-3-12

X

X

Отключите главный выключатель / защитный

автомат перед подключением варочной панели.

X

X

Заблокируйте главный выключатель/защитный

автомат против несанкционированного повторного

включения.

X

X

Убедитесь в отсутствии напряжения.

X

X

Подключайте варочную панель исключительно через

жёсткое соединение к кабелю сетевого питания типа

H 05 VV-F с соответствующим минимальным сечением

(см. таблицу Защита и минимальное сечение).

Подключение

Предохранитель Минимальное

сечение

Трёхфазное подключение

3 x 16 A

2,5 мм

2

Двухфазное подключение

2 x 16 A

2,5 мм

2

Однофазное подключение 1 x 32 A

4 мм

2

Tab. 6.2  Защита и минимальное сечение

1

L1

L2

L3

2

3

4

N

PE

220 - 240 V~

220 - 240 V~

220 - 240 V~

Abb. 6.36  Схема трёхфазного подключения

1

L1

L3

2

3

4

N

PE

220 - 240 V~

220 - 240 V~

Abb. 6.37  Схема двухфазного подключения

1

L1

2

3

4

N

PE

220 - 240 V~

Abb. 6.38  Схема однофазного подключения
