RU

30

Монтаж

www.bora.com

5

4

3

2

1

6

5

8

7

1

Abb. 6.35  Подсоединение канала отвода воздуха

[1]

Крепёжная скоба

[1]

Колено отвода воздуха

[2]

Канал отвода воздуха

X

X

Подсоедините предусмотренный заказчиком канал

отвода воздуха [8] к колену отвода воздуха [7].

X

X

Герметично заклейте место соединения канала

уплотняющей изоляционной лентой UDB1.

X

X

Закрепите варочную панель на столешнице

крепёжными скобами [6].

X

X

В последнюю очередь вставьте жироулавливающий

фильтр из нержавеющей стали [4] и впускную

форсунку [3].

X

X

Расшейте проходящий по кругу зазор чёрным

термостойким силиконовым герметиком.

6.7  Подключение к источнику тока

X

X

Соблюдайте все указания по технике безопасности

(см. главу «Безопасность»).

X

X

Соблюдайте все государственные и местные законы,

предписания и дополнительные постановления

местной электроснабжающей компании.

ИНФОРМАЦИЯ

  Подключение к источнику

тока разрешается производить только

квалифицированным специалистам. Он также

берут на себя ответственность за правильную

установку и ввод в эксплуатацию.

ИНФОРМАЦИЯ

  Соединения через штепсельные

контакты (вилка с заземляющим контактом)

не допускаются.

5

4

3

2

1

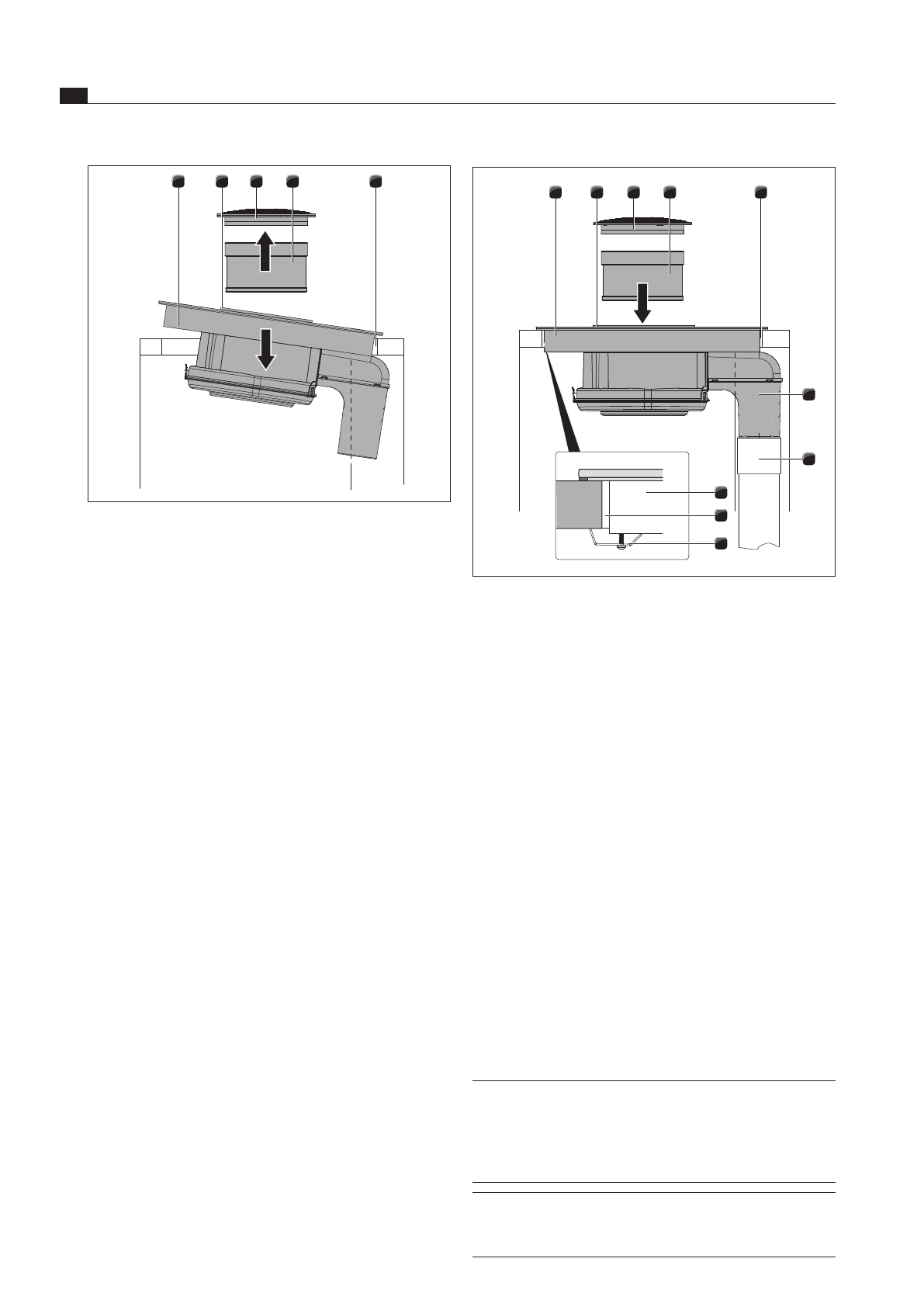

Abb. 6.34  Вставка варочной панели

[1]

Варочная панель

[2]

Всасывающее отверстие

[3]

Впускная форсунка

[4]

Жироулавливающий фильтр из нержавеющей стали

[5]

Вырез столешницы

X

X

Используйте всасывающее отверстие [2] как ручку

при установке.

X

X

Возьмитесь за всасывающее отверстие [2].

X

X

Вставьте варочную панель по центру в

предусмотренный вырез столешницы [5].

при навесном монтаже

X

X

Убедитесь, что уплотнительная лента прилегает к

столешнице.

при монтаже заподлицо

X

X

Убедитесь, что уплотнительная лента хорошо

охватывает варочную панель.

X

X

При необходимости подложите пластины для

компенсации высоты.
