Монтаж

www.bora.com

2

2

1

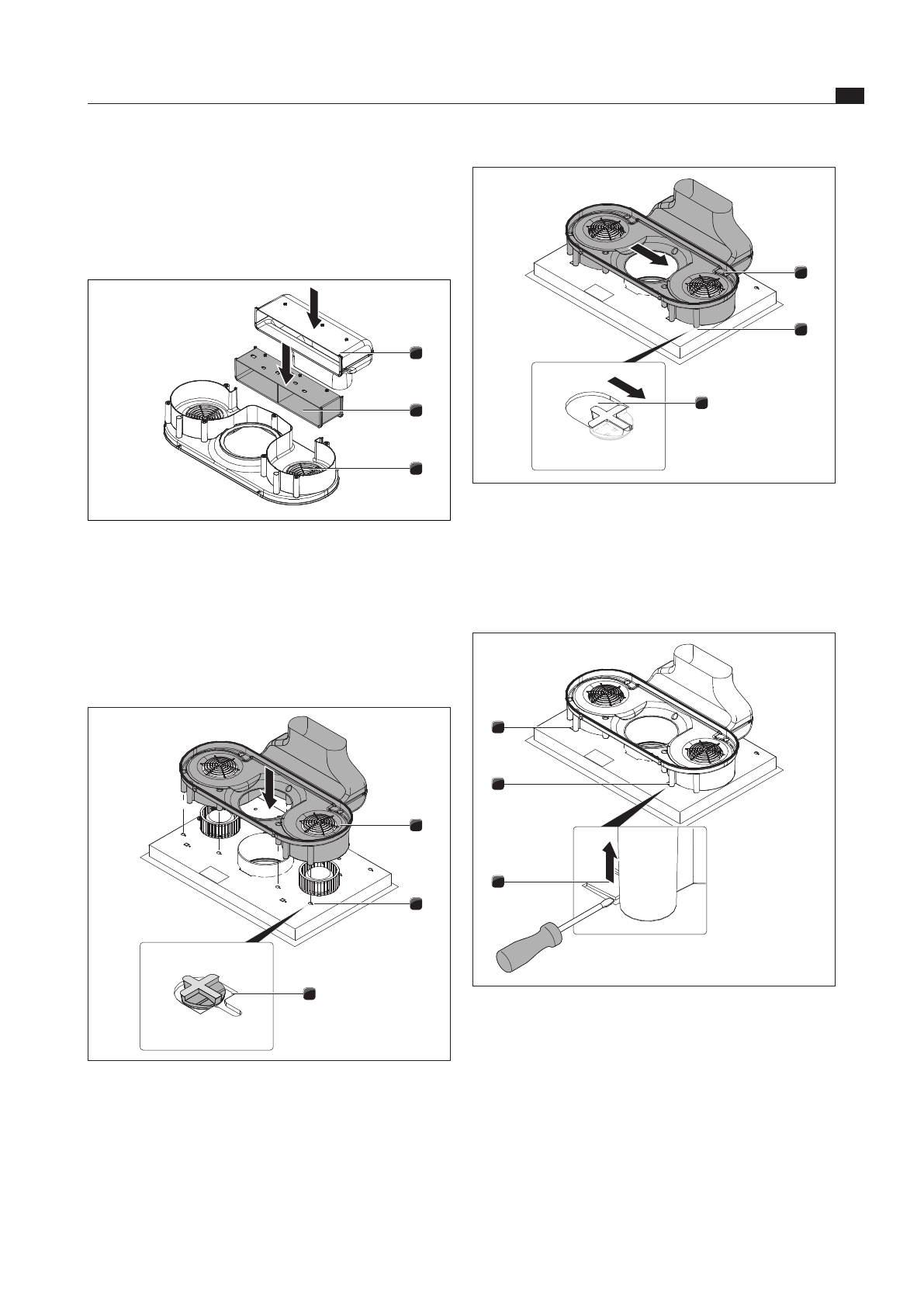

Abb. 6.32  Зафиксировать блок воздуховода

[1]

Блок воздуховода

[2]

Отверстия

X

X

Теперь переместите блок воздуховода [1] вправо,

пока он полностью войдёт в канавку отверстия [1].

1

1

1

Abb. 6.33  Стопорное устройство

[1]

Накладки для транспортировки и стопорного устройства

X

X

Нажмите на обе накладки [1] для стопорного

устройства вверх.

X

X

Поднимите варочную панель с вытяжкой варочной

панели.

X

X

Поверните стеклокерамической стороной вверх.

[1]

Колено отвода воздуха

[2]

Корпус воздуховода

X

X

Потяните колено отвода воздуха [1] от корпуса

воздуховода [2] вверх.

3

2

1

Abb. 6.30  Установка надставки канала отвода воздуха

[1]

Колено отвода воздуха

[2]

Надставка канала отвода воздуха

[3]

Корпус воздуховода

X

X

Вставьте надставку канала отвода воздуха [2] в паз

корпуса воздуховода [3].

X

X

Вставьте колено отвода воздуха [1] в паз надставки

канала отвода воздуха [2].

2

2

1

Abb. 6.31  Установка блока воздуховодов на дне варочной

панели

[1]

Блок воздуховода

[2]

Отверстия

X

X

Разместите блок воздуховода [1] на дне варочной

панели таким образом, чтобы все крепёжные

крючки находились в отверстиях [2].
