Монтаж
www.bora.com
> 700
< 530
580
635
105
290
40
100

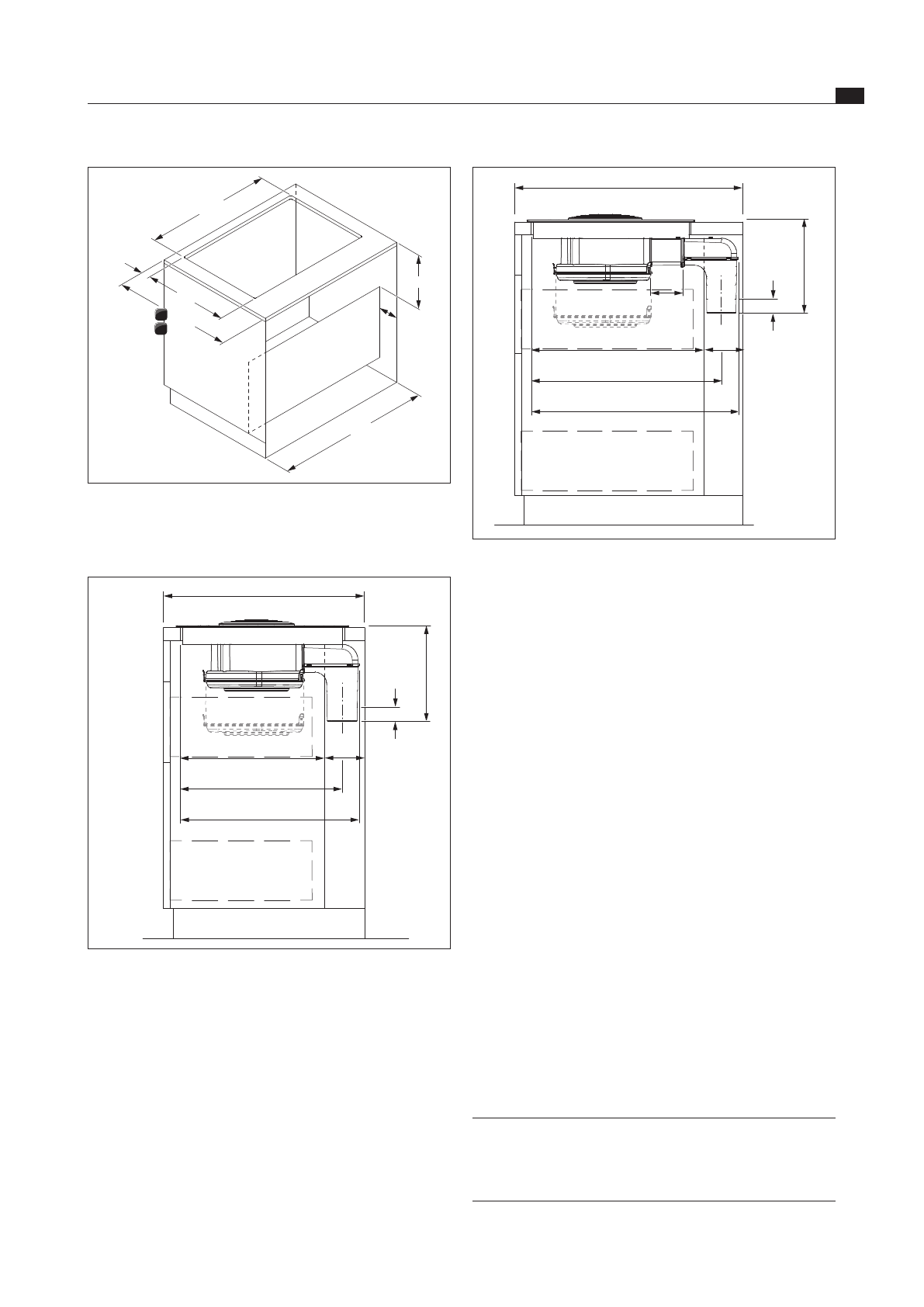

Abb. 6.24 Монтажные размеры при вытяжном воздухе,
глубина столешницы 700 мм
Условия для установки оборудования
Q
Q
Задняя стенка нижнего шкафа должна быть
подогнана под канал отвода воздуха.
Q
Q
Для канала отвода воздуха необходимо обеспечить
минимальное расстояние 110 мм между задней
стенкой корпуса и прилегающей мебелью или
стеной помещения.
Q
Q
Вытяжной воздух должен выводиться наружу по
соответствующим каналам отвода воздуха.
Q
Q
Минимальное сечение каналов отвода воздуха
должно составлять 176 см
2
. Это соответствует трубе
круглого сечения диаметром 150 мм.
Q
Q
Максимальная длина канала отвода воздуха
составляет 6 м.
Q
Q
Указания по планировке для установочных каналов
отвода воздуха Вы сможете найти в справочнике по
вентиляции компании BORA.
Подготовка задней стенки мебели
X
X
Перед установкой на нижнем шкафу проверьте
необходимые монтажные размеры для устройства и
для запланированной системы каналов.
X
X
При необходимости приведите положение задней
стенки в соответствие с требуемыми монтажными
размерами.
Удлинение канала отвода воздуха
ИНФОРМАЦИЯ
Канал отвода воздуха может быть
дополнительно удлинён на100 мм назад
с помощью прилагаемой горизонтальной
надставки BLAVH.
805
490
>50
>900
320
110
b
a
600
700
Abb. 6.22 Размеры мебели при вытяжном воздухе
[a]
Глубина столешницы от 600 мм
[b]
Глубина столешницы от 700 мм
> 600
< 430
480
535
105
290
40
Abb. 6.23 Монтажные размеры при вытяжном воздухе,
глубина столешницы 600 мм
