Монтаж

www.bora.com

X

X

При одновременной эксплуатации вытяжки варочной

панели в помещение установки источника огня

убедитесь, что:

Q

Q

пониженное давление составляет максимум 4 Па

(4 x 10-5 бар);

Q

Q

используются устройства безопасности

(например, оконный контактный выключатель,

датчик пониженного давления), которые

обеспечивают приток достаточного количества

свежего воздуха;

Q

Q

вытяжной воздух отводится в дымоход, который

используется для выхлопных газов от устройств,

которые работают на газе или других видах топлива;

Q

Q

установка оборудования была проверена и

допущена к эксплуатации квалифицированным

специалистом (например, трубочистом).

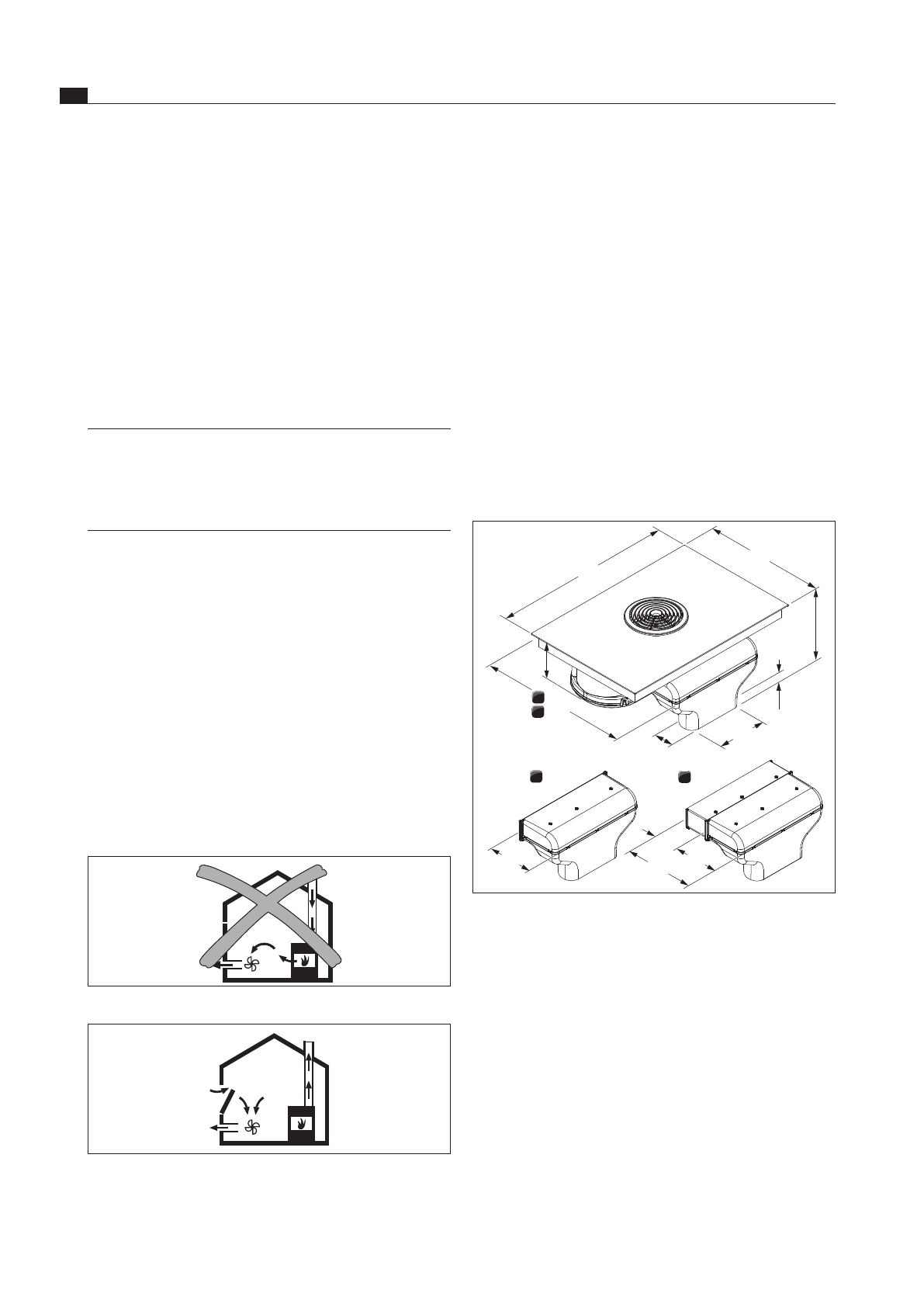

Монтажные размеры

b

b

a

a

170

270

100

170

830

535

198

635

515

40

222

89

290

Abb. 6.21  Размеры устройства при вытяжном воздухе

[a]

Размеры устройства без удлинения канала

[b]

Размеры устройства с удлинением канала

X

X

При необходимости подложите пластины для

компенсации высоты.

X

X

Закрепите варочную панель на столешнице

крепёжными скобами [6].

X

X

В последнюю очередь вставьте жироулавливающий

фильтр из нержавеющей стали [4] и впускную

форсунку [3].

X

X

Расшейте проходящий по кругу зазор чёрным

термостойким силиконовым герметиком.

6.6  Установка вариант с отводом

воздуха (BFIA)

ИНФОРМАЦИЯ

  При исполнении трубопровода

вытяжной вентиляции должны соблюдаться

государственные и местные законы и

предписания. Необходимо обеспечить

достаточный объём приточного воздуха.

6.6.1  Эксплуатация встраиваемой вытяжки

с источником огня, зависящим от

воздуха в помещении

Источники огня, зависящие от воздуха в помещении

(например, работающие на газе, масле, древесине

или угле нагреватели, проточные нагреватели,

водонагреватели) получают воздух для горения

из помещения установки устройства и проводят

отходящие газы через систему выпуска отработавших

газов (например, труба для отвода газов) наружу.

Если вытяжка используется в режиме отвода воздуха, то

воздух удаляется из помещения установки устройства

и смежных помещений. Без достаточного количества

приточного воздуха образуется пониженное давление.

Токсичные газы из дымовой трубы или вытяжного

короба всасывается обратно в жилые помещения.

Abb. 6.19  Монтаж отвода воздуха – недопустимо

Abb. 6.20  Монтаж отвода воздуха – правильно
