паспорт технического изделия

комбинированные и газовые варочные поверхности

ПЕРЕНАЛАДКА

Перед выполнением любых опера-

ций  с  прибором  следует  обязательно

отключить его от газовой и электриче-

ской сети.

6) НАСТРОЙКА ПРИБОРА НА

ПИТАНИЕ ОТ СЕТИ С ДРУГИМИ

ПАРАМЕТРАМИ

В  стандартном  исполнении  по-

ставляемые  приборы  предназначены

для  подключения  к  однофазной  сети

питания. При этом после внесения со-

ответствующих  изменений  приборы

могут быть  подключены к трехфазной

системе питания.

Для  настройки  прибора  необходи-

мо выполнить следующие действия:

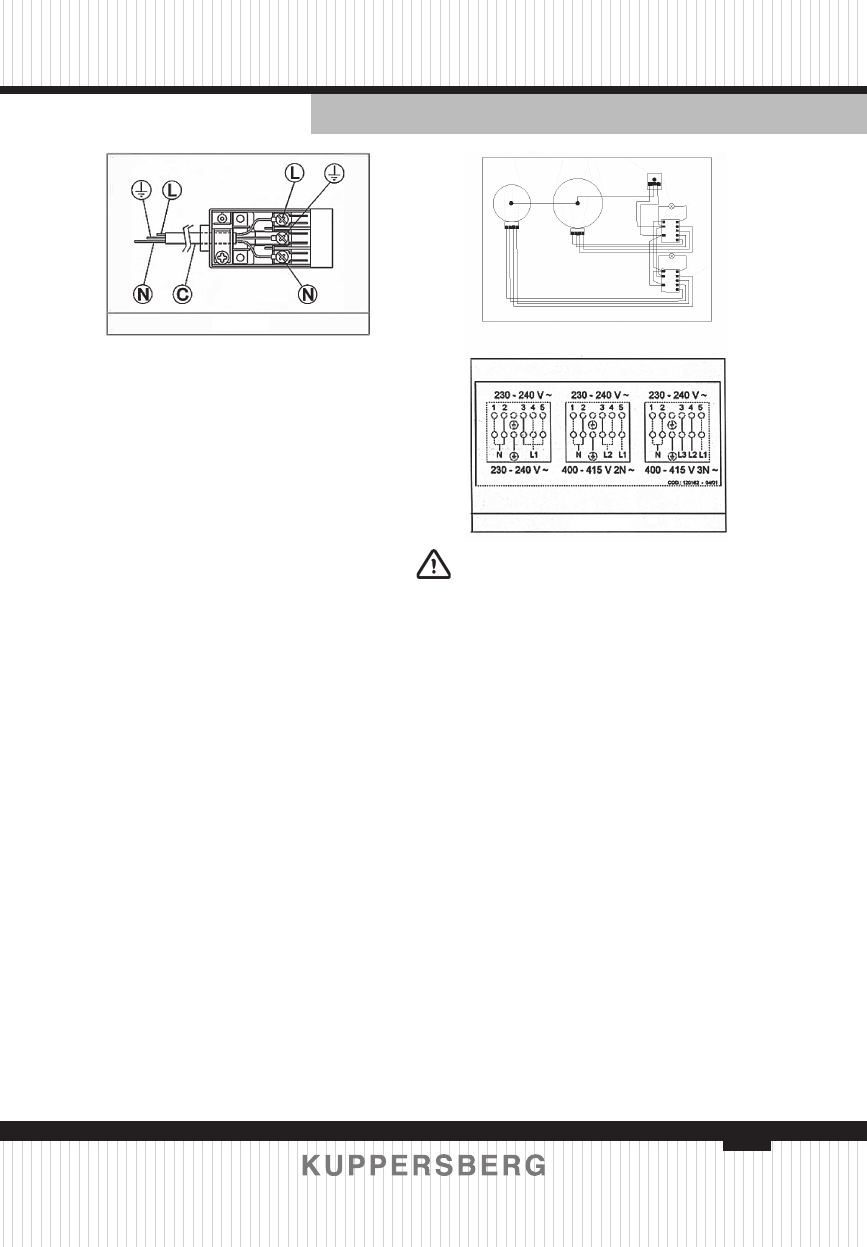

a)  Удалите  соединительные  пере-

мычки  в  соответствии  со  схемой  на

рис. 16 (также она закреплена на кор-

пусе).

b)  Вставьте  кабель  питания  соот-

ветствующего  сечения  во  вводное  от-

верстие.

c)  Подсоедините  фазные  и  зазем-

ляющие проводники кабеля к соответ-

ствующим зажимам.

d) Зафиксируйте положение кабеля

питания с помощью соответствующего

крепления.

рис. 15

рис. 15

Т Е Х Н И Ч Е С КО Е

О Б С Л УЖ И В А Н И Е

7)  ЗАМЕНА КОМПОНЕНТОВ

Чтобы  выполнить  замену  компо-

нентов,  расположенных  внутри  при-
бора,  необходимо  извлечь  прибор  из
кухонного  гарнитура,  затем  перевер-
нуть,  ослабить  винты  и  снять  нижнюю
крышку.

После выполнения указанных дей-

ствий обеспечивается доступ к платам,
коммутационным  элементам,  зажи-
мам и кабелю питания.

8) ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

ЭЛЕКТРИЧЕСКИХ

КОМПОНЕНТОВ

Для  облегчения  работы  установ-

щика  оборудования  мы  предоставля-
ем  схему  с  характеристиками  компо-
нентов.
