48

INSTALLATION

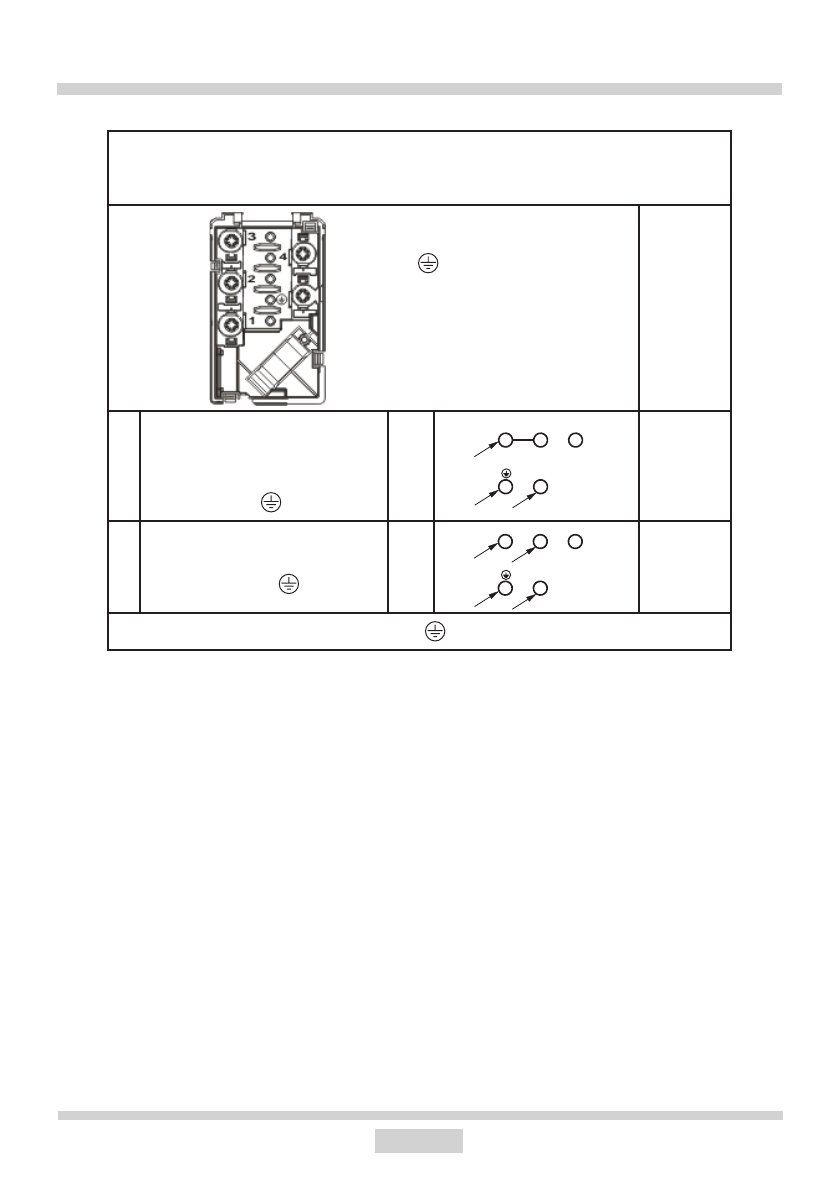

SCHEMA VON MÖGLICHEN VERBINDUNGEN

Achtung! Die Heizelemente sind für eine Spannung von 230 V

ausgelegt.

Empfohle

-

ne Art des

Anschlus

-

skabels

1

Bei einem Netz mit Spannung von

230 V einphasiger Anschluss mit

Nullleiter,  die  Brücke  verbindet

die Klemmen 1-2, Nullleiter bis 4,
Schutzleiter bis

1N~

OWY
3X 4 mm

2

2*

Bei  einem  Netz  mit  Spannung

von 400/230 V zweiphasiger An

-

schluss mit Nullleiter, Nullleiter bis

4, Schutzleiter bis

2N~

OWY

4X2,5mm

2

L1=R, L2=S, L3=T, N=Klemme des Nullleiter,   =Klemme des Schutzleiters

* Im Falle einer hauseigenen dreiphasigen Netz mit Spannung von 400/230V ist die übrige

Leitung an die Klemme: 3 anzuschließen, die an die internen Installation des Kochfeldes

nicht angeschlossen ist.

Achtung!  Bei  jeder  Verbindung

-

sart muss der Schutzleiter an die
mit     gekennzeichnete Klemme

angeschlossen sein.

1

2

3

4

PE

L1

N

1

2

3

4

L1

L2

PE

N
