•  Если  толщина  столешницы  составляет  38  мм,  то  для  крепления  плиты  надо  ис

-

пользовать 4 держателя «А».  Способ монтажа показан на рис. 3 и 4. Если толщина

столешницы  28  мм,  то  кроме  держателей  «А»  надо  дополнительно  применить  4

деревянные колодки, размером 15 х 15 х 50 мм. Способ монтажа показан на рисунке

5 и 6.

•  Проверить, хорошо ли прокладка прилегает к плите.

•  Легко прикрутить держатели снизу плиты.

•  Очистить столешницу, вложить плиту в отверстие и вдавить в столешницу.

•  Установить держатели перпендикулярно к краю плиты и прикрутить до конца.

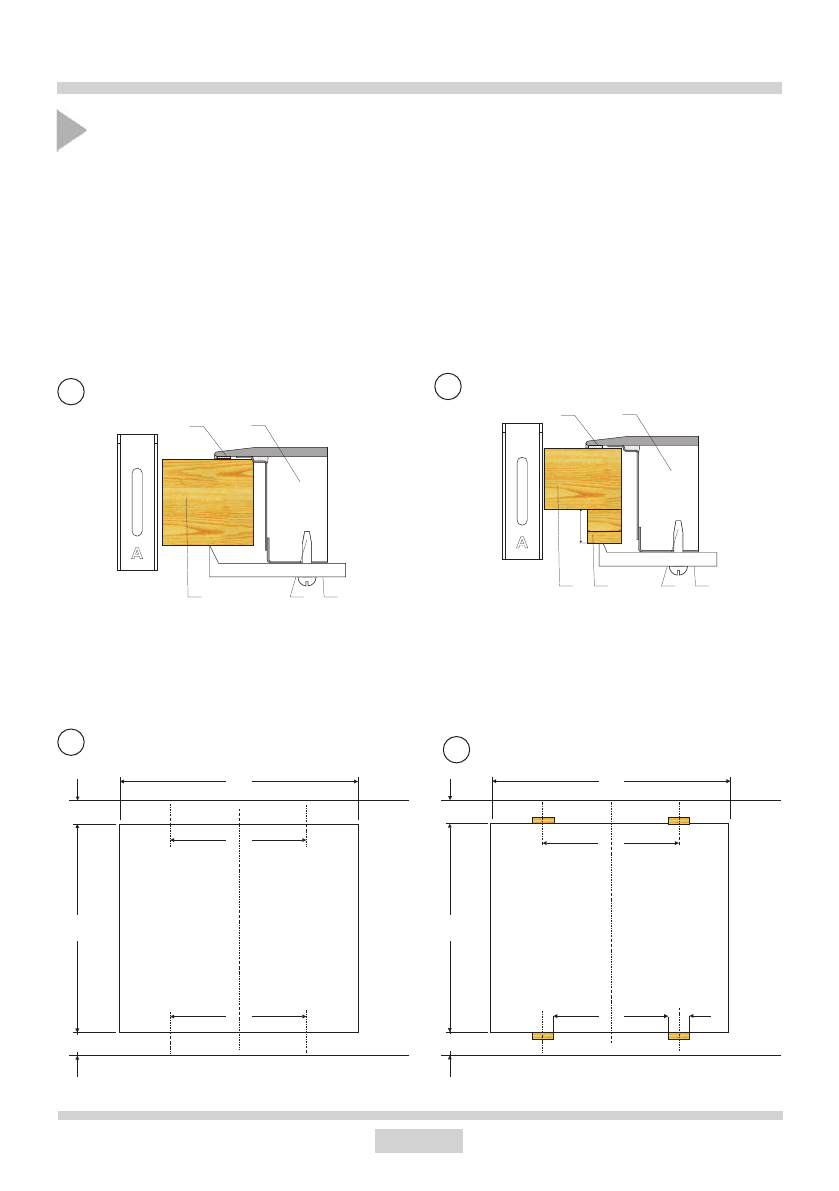

1 – столешница мебели

2 – винт (шуруп)

3 – крепёжный держатель

4 – нагревательная плита

5 – прокладка плиты

1 – столешница мебели

2 – винт (шуруп)

3 – крепёжный держатель

4 – нагревательная плита

5 – прокладка плиты

6 – деревянная колодка

3

4

5

6

5

4

3

2

1

5

4

3

2

1

15

15

6

УСТАНОВКА  И  МОНТАЖ

Монтаж плиты

 BHI6* (

PB*4VI514FTB4SRC

)

 - держатель

320

560

490

min 60

min 50

320

560

270

50

490

min 60

min 50

320
