3. Instalação
A instalação elétrica, mecânica e de gás deve ser
realizada por pessoal especializado.
O eletrodoméstico foi realizado para ser encastrado numa
bancada com espessura de 2-6 cm, em caso de instalação
TOP; 2,5-6 cm em caso de instalação FLUSH.
A distância mínima entre a placa e a parede deve ficar pelo
menos a 5 cm da parte traseira, a pelo menos 40 cm das
paredes laterais e a pelo menos 50 cm dos armários de
parede.
Este produto refere-se a um aparelho de encastrar da classe
3.
Fig. 1a/1b
3.1 Ligação elétrica
Fig. 3
- A instalação deve ser realizada por pessoal qualificado e
com conhecimento das normas em vigor, em matéria de
instalação e segurança.
- O fabricante declina qualquer responsabilidade por pessoas,
animais ou objetos que derive do incumprimento das
orientações fornecidas neste folheto.
- O cabo de alimentação deve ser suficientemente longo para
permitir a remoção da placa da bancada.
- Verificar se a voltagem indicada na placa de caraterísticas,
situada na parte inferior do aparelho, corresponde à da casa
onde será instalado.
- Não utilizar cabos de extensão.
- A ligação à terra é exigida por lei.
- O cabo elétrico de ligação à terra deve ser 2 cm mais
comprido em relação aos outros cabos.
- Em nenhum ponto o cabo deve atingir uma temperatura de
50 °C acima da temperatura ambiente.
- O aparelho é destinado a estar permanentemente ligado à
rede elétrica, por isso, efetuar a ligação à rede fixa através de
um interruptor unipolar de acordo com as normas, que
assegure a desconexão completa da rede elétrica em
condições de categoria de sobretensão III, e que seja
facilmente acessível após a instalação.
Atenção!
Antes de ligar novamente o circuito à alimentação
da rede e de verificar o seu correto funcionamento, verificar
sempre se o cabo de rede está montado corretamente.
Atenção!
A substituição do cabo de interligação deve ser
feita pelo serviço de assistência técnica autorizado ou por
uma pessoa com qualificação semelhante.
3.2 Ligação de Gás
- A instalação deve ser realizada por pessoal qualificado e
com conhecimento das normas em vigor, em matéria de
instalação e segurança.
Ligue o aparelho à botija ou ao sistema de acordo com as
disposições das normas em vigor, certificando-se
previamente de que o aparelho está configurado para o tipo
de gás disponível.
Caso contrário veja: "
Adaptação a diferentes tipos de gás
".
Verifique também se a pressão de alimentação está dentro
dos valores mostrados na tabela: “
Características
utilizadores
”.

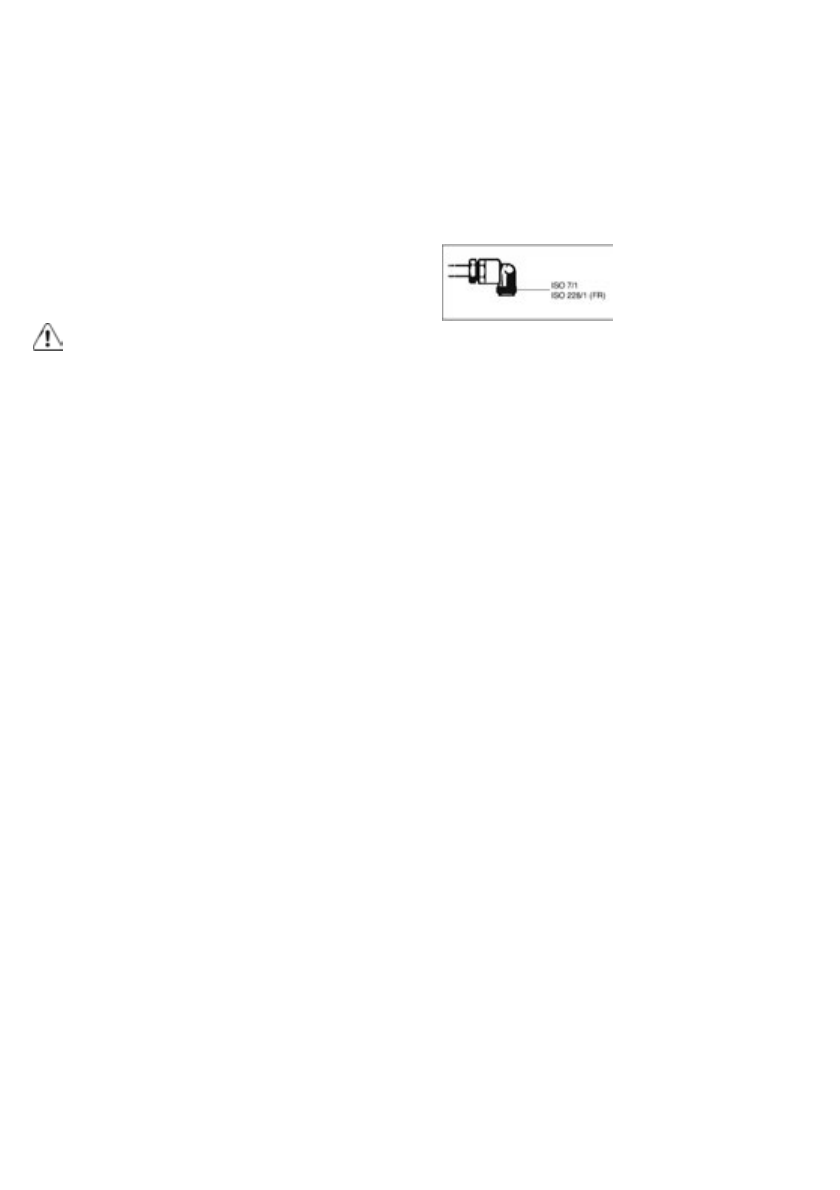

Ligação metálica rígida / semi-rígida
Faça a ligação com uniões roscadas e tubos metálicos
(também flexíveis) para não causar tensão nas partes
internas do aparelho.
A instalação de tubos flexíveis deve ser realizada de forma
que o seu comprimento, em condições de extensão máxima,
não seja superior a 2 metros.
Use apenas tubos que estejam em conformidade com os
padrões nacionais atuais.
N.B. -
Quando a instalação estiver concluída, verifique, com
uma solução de sabão, a perfeição da vedação de todo o
sistema de ligação. Nunca use uma chama para tal controlo.
Adaptação a diferentes tipos de gás
Para adaptar o aparelho a um tipo de gás diferente daquele
para o qual foi concebido (indicado na etiqueta fixada na parte
inferior da placa ou na embalagem), os bicos do queimador
devem ser substituídos executando as seguintes operações:
1 - remova as grelhas da placa e retire os queimadores dos
seus encaixes;
2 - desparafuse os bicos, usando uma chave de tubo de 7
mm e substitua-os pelos adequados ao novo tipo de gás
(consulte a tabela “
Características de utilização dos
queimadores a gás
”);
3 - remonte as peças seguindo as operações no sentido
inverso.
Atenção!
No final da operação, substitua a antiga etiqueta de
calibração pela correspondente ao novo gás utilizado.
Fig. 19
Regulação dos mínimos
Para a regulação dos mínimos:
1 - coloque a torneira na posição do mínimo;
2- retire o manípulo e intervenha no parafuso de regulação
localizado no interior ou ao lado da haste da torneira, com
uma chave de parafusos adequada, até obter uma pequena
chama regular;
