3. Installation

L’installation électrique, mécanique et le raccordement du
gaz doivent être effectués par un personnel spécialisé.

L’appareil électroménager est conçu pour être encastré dans
un plan de travail de 2 à 6 cm d’épaisseur pour les
installations TOP et 2,5 à 6 cm pour les installations FLUSH.
La distance entre la plaque de cuisson et le mur doit être d’au
moins 5 cm, d’au moins 40 cm sur les côtés et d’au moins
50 cm par rapport aux éléments suspendus.
Ce produit concerne un appareil à encastrer en classe 3.

Fig. 1a /1b

  3.1 Branchement électrique

Fig. 3

- L'installation doit être effectuée par du personnel qualifié,
familiarisé avec les normes applicables en matière
d'installation et de sécurité.
-Le fabricant décline toute responsabilité pour les personnes,
les animaux ou les biens en cas de non-respect des directives
fournies dans cette notice.
- Le câble d'alimentation doit être suffisamment long pour
permettre l'enlèvement du plan de cuisson du plan de travail.
- S'assurer que la tension sur la plaque signalétique sur le
fond de l'appareil correspond à celle de la maison où il sera
installé.
 - Ne pas utiliser de rallonges.
- La mise à la terre de l'appareil est obligatoire.
- Le câble d'alimentation de la terre doit être 2 cm plus long
que les autres câbles.
- À aucun moment, le câble ne doit atteindre une température
de 50 °C supérieure à la température ambiante.
- L'appareil est destiné à être connecté de façon permanente
au circuit électrique, c'est pourquoi il faut faire un
raccordement au circuit fixe via un interrupteur omnipolaire à
norme qui assure la déconnexion complète du circuit
électrique dans les conditions de la catégorie de surtension III,
et qui soit facilement accessible après l'installation.


Attention!

  Avant  de  rebrancher  le  circuit  à  l'alimentation

secteur  et  d'en  vérifier  le  fonctionnement  correct,  vérifier
toujours que le câble d'alimentation soit monté correctement.

Attention!

  Le  remplacement  du  câble  d'interconnexion  doit

être  effectuée  par  le  service  d'assistance  technique  autorisé
ou par une personne ayant le même statut.

3.2 Raccordement du gaz

- L'installation doit être effectuée par du personnel qualifié,
familiarisé avec les normes applicables en matière
d'installation et de sécurité.

Brancher l’appareil à la bouteille ou à l’installation
conformément aux prescriptions des normes en vigueur en
contrôlant au préalable que l’appareil est compatible avec le
type de gaz disponible.



Dans le cas contraire, consulter : «

Adaptation à un type de

gaz différent

 »

Vérifier aussi que la pression d’alimentation est comprise
dans les valeurs indiquées dans le tableau : «

Informations

réservées aux utilisateurs

 ».

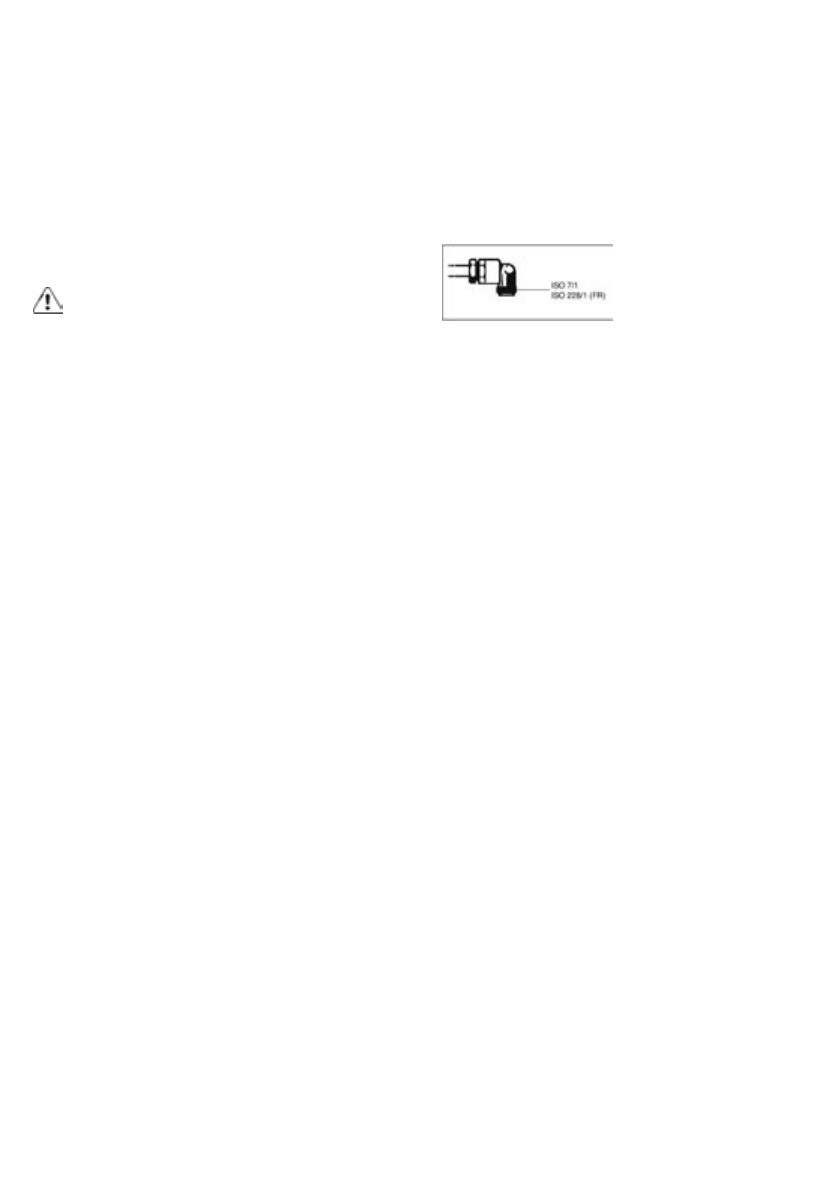

Raccordement métallique rigide/ semi-rigide

Effectuer le branchement avec des raccords et des tuyaux
métalliques (même flexibles) de manière à ne pas solliciter les
organes internes.
L’installation de tuyaux flexibles doit être effectuée de manière
à ce que la longueur, en conditions d’extension maximale, ne
dépasse pas 2 m.
Utiliser uniquement des tubes conformes aux normes
nationales en vigueur.

N.B. -

 Contrôler, une fois l’installation terminée, avec une

solution à base de savon l’étanchéité de tout le raccordement.
Ne jamais utiliser de flammes pour effectuer ce contrôle.


Adaptation à un type de gaz différent

Pour adapter l’appareil à un type de gaz différent de celui pour
lequel il a été conçu (indiqué sur l’étiquette collée sur la partie
inférieure de la plaque ou sur l’emballage), remplacer les
buses des brûleurs en effectuant les opérations suivantes :
1 – enlever les grilles de la plaque et les brûleurs logements
2 – dévisser les buses, avec une clé à douille de 7 mm et les
remplacer avec celles compatibles avec le nouveau type de
gaz (consulter le tableau «

Informations réservées aux

utilisateurs des brûleurs à gaz

 »)

3 – remonter les éléments en répétant les opérations dans le
sens inverse

Attention !

À la fin de cette opération, remplacer la vieille

étiquette de l’étalonnage avec celle correspondant au
nouveau gaz utilisé.

FIG. 19

Réglage du minimum

Pour le réglage du minimum :
1 – positionner le robinet sur le minimum
2- enlever le bouton et agir avec un tournevis sur la vis de
réglage placée à l’intérieur ou à côté de la tige du robinet
jusqu’à obtenir une petite flamme régulière
