Краткое руководство пользователя
6
Ru

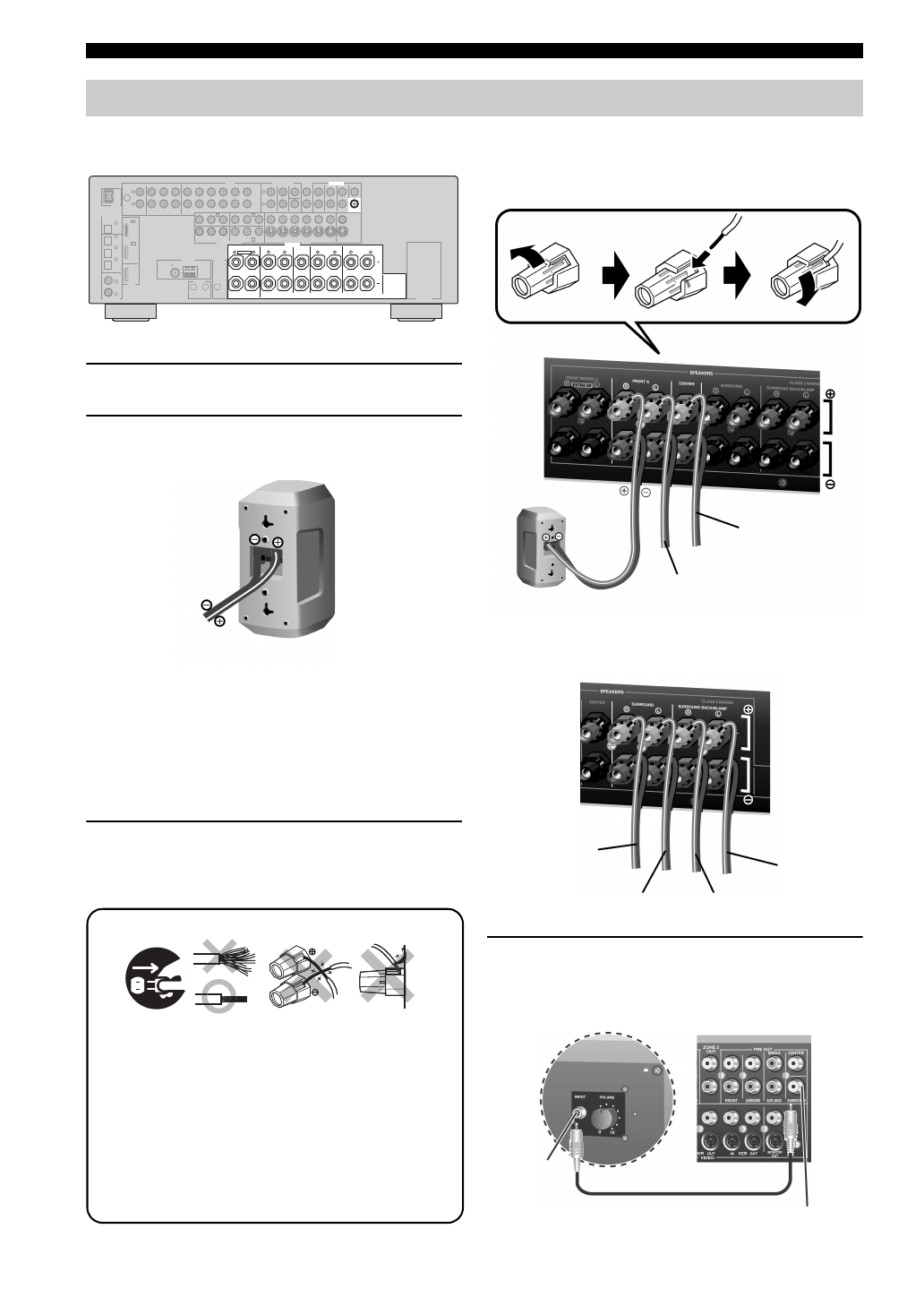

Расположите колонки в комнате и подключите их
к данному аппарату.
1
Расположите колонки и сабвуфер в комнате.
2
Подключите кабели колонок к каждой
колонке.
Убедитесь в правильном подключении “+” (красный) и
“–” (черный)
.
Провода отличаются цветом или формой,
например, один может быть отмечен полосками,
углублениями или складками. Подключите провод с
полосками (углублениями и т.д.) к терминалам “+”
(красный) данного аппарата и колонки. Подключите
гладкий провод к терминалам “–” (черный).
3
Подключите кабель каждой колонки к
терминалу соответствующей колонки
данного аппарата.
1
Убедитесь, что данный аппарат и сабвуфер
отсоединены от розеток переменного тока.
2
Для предотвращения короткого замыкания,
скрутите оголенные провода кабелей колонок.
3
Не давайте оголенным проводам колонок
соприкасаться друг с другом.
4
Не давайте оголенным проводам колонок
соприкасаться с любой металлической
частью данного аппарата.
Убедитесь в правильном подключении левого канала
(L), правого канала (R), “+” (красный) и “–” (черный).
Фронтальные колонки и центральная колонка
Колонки окружающего звучания и
тылового окружающего звучания
4
Подключите кабель сабвуфера к гнезду
SUBWOOFER PRE OUT данного аппарата и
входному гнезду сабвуфера.
Шаг 1: Установите колонки
A
B
C
DOCK
DIGITAL OUTPUT
PHONO
CD
MD/
DVD
DTV/CBL
DTV/CBL
DVR
DVD
DVR
DVD
IN
OUT
IN
OUT
DTV/CBL
DVR
VCR
MONITOR
OUT
MONITOR OUT
CD-R
(PLAY)
OUT
OUT
IN
VCR
SB(8CH)
FRONT(6CH)
SINGLE
CENTER
CENTER
S VIDEO
VIDEO
OUT
SURROUND
SUBWOOFER
FRONT
SURROUND
SUR. BACK
SUBWOOFER
AUDIO
MULTI CH INPUT
ZONE 2
PRE OUT
OUT
IN
IN
(REC)
GND
MD/CD-R
MD/CD-R
DVD
DVD
DTV/CBL
OPTICAL
COAXIAL
CD
DVD
HDMI
OUT
DTV
/CBL
DIGITAL INPUT
OPTICAL
1
2
3
4
5
6
FRONT B/ZONE2/
FRONT A
CENTER
SURROUND
PRESENCE
EXTRA SP
ANTENNA
TRIGGER
COMPONENT VIDEO
VIDEO
SPEAKERS
OUT
AM
REMOTE
+12V
15mA MAX.
IN
OUT
SURROUND BACK/
BI-AMP
SINGLE
AC OUTLETS
FM
75
UNBAL.
GND
L
R
L
R
L
R
L
R
L
L
R
R
IN1
IN2
Y
P
B
P
R
Y
P
B
P
R
1
2
3
4
4
К фронтальной
левой колонке
Фронтальная правая колонка
К центральной
колонке
Освободите
Вставьте
Закрепите
К правой колонке
окружающего
звучания
К тыловой
левой
колонке
окружающего
звучания
К левой колонке
окружающего звучания
К тыловой правой колонке
окружающего звучания
Гнездо SUBWOOFER PRE OUT
Входное
гнездо
Аудиовизуальный ресивер
Сабвуфер
Кабель сабвуфера
