22

 Ru

Соединения

■

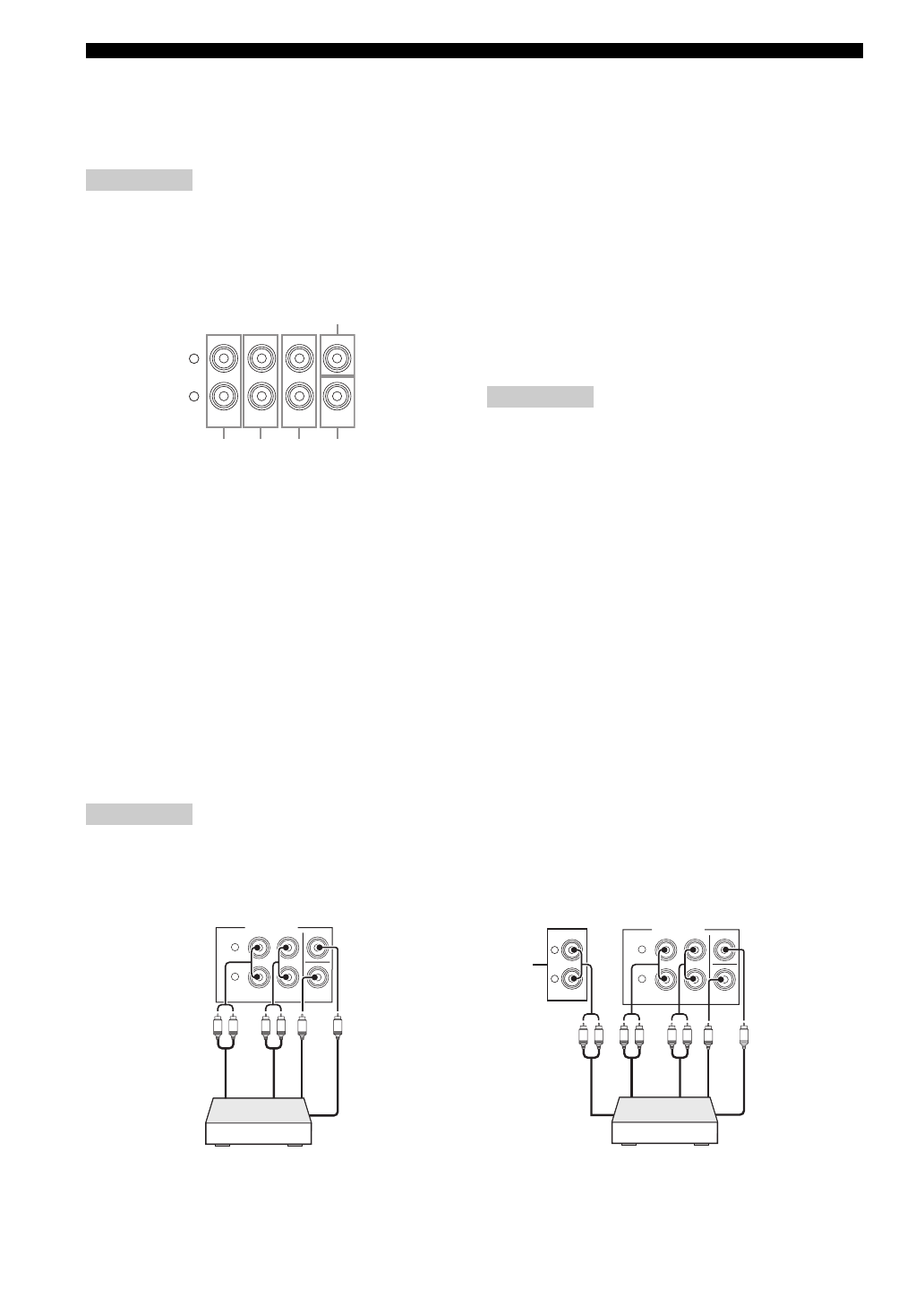

Подключение внешнего усилителя

Данный аппарат обладает более чем достаточной мощностью для любого домашнего использования. Однако, если нужно добавить
больше мощности к воспроизведению колонок или если вы хотите использовать другой усилитель, подключите внешний усилитель к
гнездам PRE OUT. Каждое гнездо PRE OUT выводит сигналы одинакового с соответствующими терминалами SPEAKERS канала.

•

При выполнении подключений к гнездам PRE OUT, не делайте подключений к терминалам SPEAKERS.

•

Сигналы, выводящиеся на гнезда FRONT PRE OUT, подвергаются влиянию настроек TONE CONTROL (смотрите стр. 48).

•

С помощью органов управления на сабвуфере, отрегулируйте уровень громкости сабвуфера (смотрите стр. 48).

•

Некоторые сигналы не могут выводиться на гнездо SUBWOOFER PRE OUT, в зависимости от настроек
“SPEAKER SET” (смотрите стр. 70) и “LFE/BASS OUT” (смотрите стр. 70).

1

Гнезда FRONT PRE OUT

Выходные гнезда фронтального канала.

2

Гнезда SURROUND PRE OUT

Выходные гнезда канала окружающего звучания.

3

Гнезда SUR.BACK PRE OUT

Выходные гнезда тылового канала окружающего звучания. При
подключении только одного внешнего усилителя к тыловому
каналу окружающего звучания, подключите его к гнезду SINGLE.

•

При установке “BI-AMP” на “ON”, данный аппарат выводит
аудиосигналы фронтального канала на гнезда SUR.BACK PRE OUT.

•

Аудиосигналы, выводящиеся на гнезда SUR.BACK
PRE OUT, изменяются в зависимости от параметра
“EXTRA SP ASSIGN” (смотрите стр. 70).

4

Гнездо SUBWOOFER PRE OUT

Подключение сабвуфера со встроенным усилителем.

5

Гнездо CENTER PRE OUT

Выходное гнездо центрального канала.

■

Подключение многоформатного проигрывателя или внешнего декодера

Данный аппарат оборудован 6-ю дополнительными входными гнездами (левым и правым FRONT, CENTER, левым и правым
SURROUND и SUBWOOFER) для дискретного многоканального приема от многоформатного проигрывателя, внешнего
декодера, звукового процессора или предусилителя.
При установке “INPUT CH” на “8CH” в “MULTI CH SET” (смотрите стр. 78), для приема 8-канальных сигналов, можно использовать
входные гнезда, назначенные как “FRONT” в “MULTI CH SET” (смотрите стр. 78) вместе с гнездами MULTI CH INPUT.
Подключите выходные гнезда многоформатного проигрывателя или внешнего декодера к гнездам MULTI CH INPUT. Убедитесь, что левое
и правое выходные гнезда подключены к левому и правому входным гнездам для фронтального канала и канала окружающего звучания.

•

При выборе компонента, подключенного к гнездам MULTI CH INPUT как источника поступающего сигнала (смотрите стр. 38), данный
аппарат автоматически выключает цифровой процессор звукового поля, и выбор программ звукового поля становится невозможным.

•

Данный аппарат не перенаправляет сигналы, поступающие в гнезда MULTI CH INPUT, для компенсации звучания от отсутствующих
колонок. Перед использованием данной функции, рекомендуется подключить как минимум 5.1-канальную акустическую систему.

*1

Входные аналоговые аудиогнезда, назначенные как
“FRONT” в “MULTI CH SET” (смотрите стр. 78).

Примечания

L

R

SINGLE

CENTER

SUB

WOOFER

FRONT

SURROUND

SUR. BACK

PRE OUT

1

2

3

4

5

Примечания

Примечания

SB(8CH)

FRONT(6CH)

CENTER

SURROUND

SUB

WOOFER

MULTI CH INPUT

L

R

L

R

L

R

В

ы

хо

д са
бв

уф

ера

Многоформатный проигрыватель/Внешний

декодер (5.1-канальный выход)

Це

нтра
льн
ы

й вы
ход

Выхо
д о

кр

уж

аю

щег
о

звуч

ан

ия

Фр

онта
льн

ый вы

ход

L

R

SB(8CH)

FRONT(6CH)

CENTER

SURROUND

SUB

WOOFER

L

R

*1

L

R

L

R

L

R

MULTI CH INPUT

Многоформатный проигрыватель/Внешний

декодер (7.1-канальный выход)

Фр

он

тал
ьн

ы

й вых
од

Выхо

д са
бв

уфе
ра

Ц

ент

ра

льны

й вых

од

Выход

 тыловог

о окружающе

го

зву

чания

Вы

ход окружа

ющ

его

звучания
