Соединения

П

О

ДГ
О

Т

ОВКА

Ру
сс

к

и

й

■

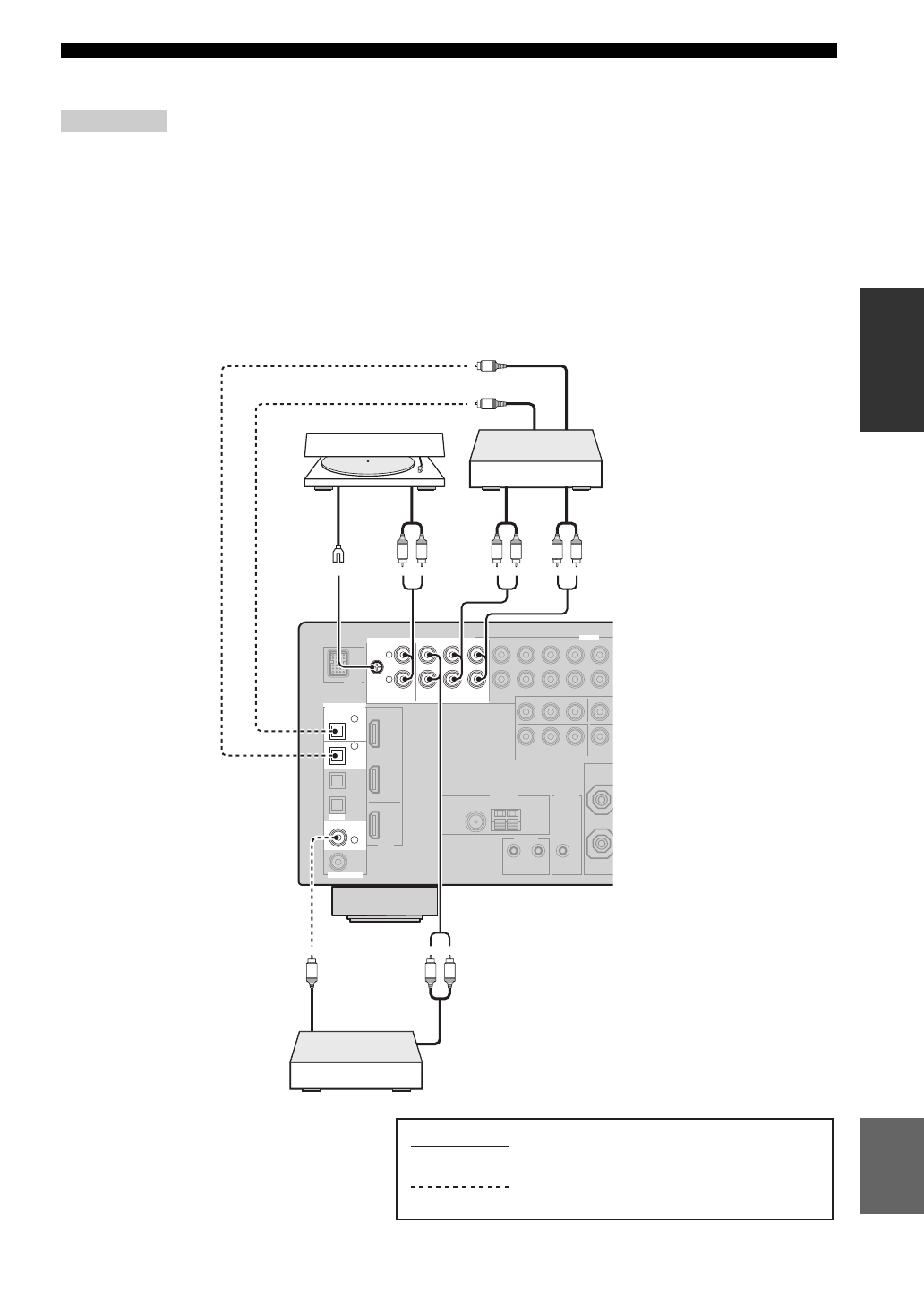

Подключение аудиокомпонентов

•

Для выполнения цифрового подключения к компоненту, кроме компонента по умолчанию для гнезда DIGITAL
INPUT или DIGITAL OUTPUT, выберите соответствующую установку для “OPTICAL OUT”, “OPTICAL IN”, или
“COAXIAL IN” в “I/O ASSIGNMENT” (смотрите стр. 76).

•

Подключите проигрыватель дисков к терминалу GND данного аппарата для снижения шума в сигнале. Однако,
шум может быть низким для некоторых проигрывателей дисков даже без подключения к терминалу GND.

•

Гнезда PHONO поддерживают только проигрыватели дисков с ММ или высокопроизводительной МС головкой.
Для подключения проигрывателя дисков с МС головкой с низкой производительностью к гнездам PHONO,
используйте линейный трансформатор мощности или усилитель МС головки.

•

При подключении одновременно гнезда DIGITAL INPUT (OPTICAL) и гнезда DIGITAL INPUT (COAXIAL) к
аудиокомпоненту, приоритет отдается гнезду DIGITAL INPUT (COAXIAL).

Примечания

DIGITAL OUTPUT

PHONO

CD

MD/

CD-R

(PLAY)

OUT

AUDIO

IN

(REC)

GND

MD/CD-R

MD/CD-R

OPTICAL

COAXIAL

CD

DIGITAL INPUT

OPTICAL

1

2

5

L

R

L

R

R

L

C

O

R

L

R

L

O

Проигрыватель дисков

CD-магнитофон, MD-магнитофон

или кассетная дека

Аудиовход

Оптический вход

Аудиовыход

Оптический выход

Аудиовыход

Коаксиальный

выход

Аудиовыход

Заземление

обозначает рекомендуемые подключения

обозначает альтернативные подключения

CD-проигрыватель
