Соединения

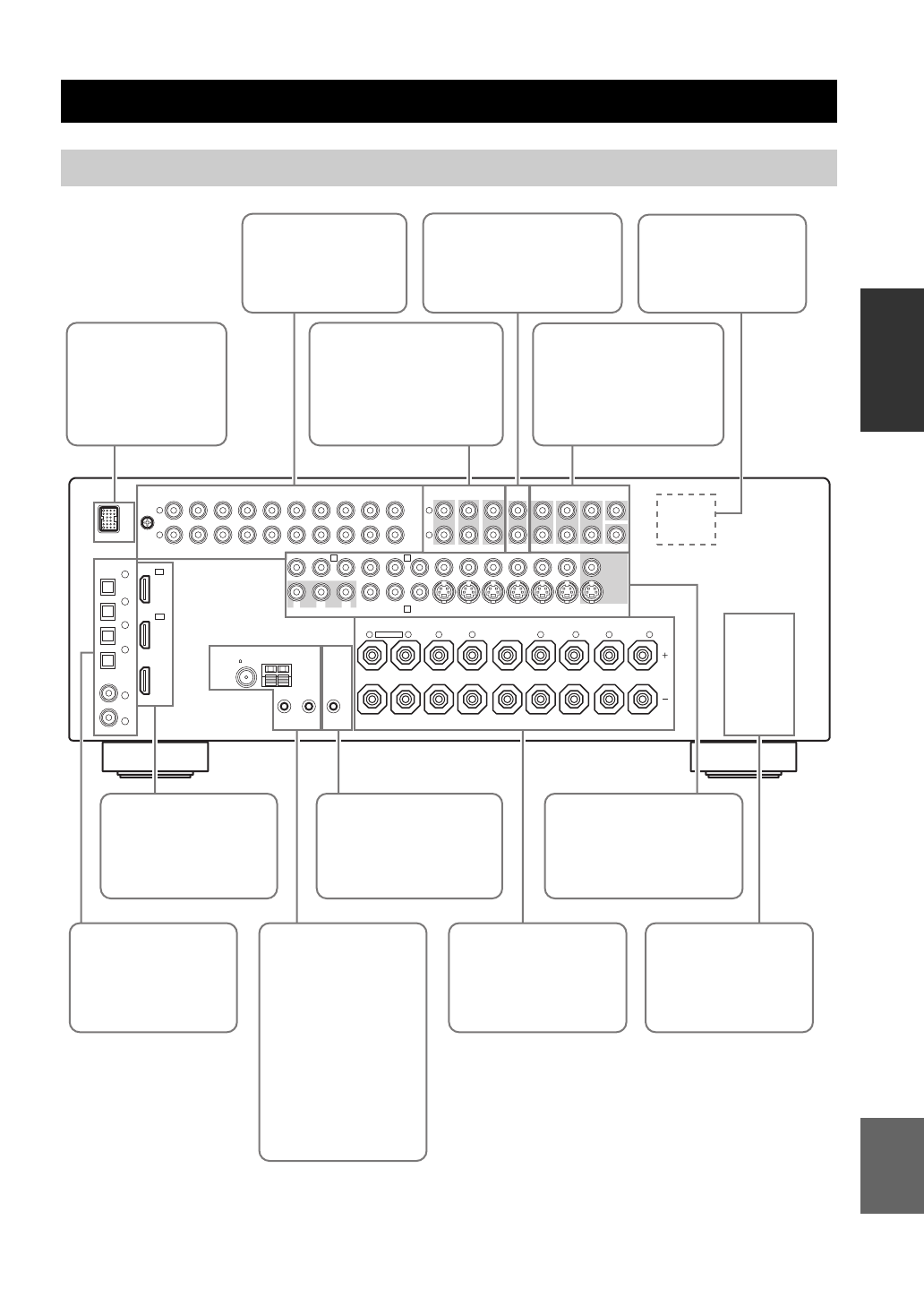

Задняя панель
A
B
C
DOCK
DIGITAL OUTPUT
PHONO
CD
MD/
DVD
DTV/CBL
DTV/CBL
DVR
DVD
DVR
DVD
IN
OUT
IN
OUT
DTV/CBL
DVR
VCR
MONITOR
OUT
MONITOR OUT
CD-R
(PLAY)
OUT
OUT
IN
VCR
SB(8CH)
FRONT(6CH)
SINGLE
CENTER
CENTER
S VIDEO
VIDEO
OUT
SURROUND
SUBWOOFER
FRONT
SURROUND
SUR. BACK
SUBWOOFER
AUDIO
MULTI CH INPUT
ZONE 2
PRE OUT
OUT
IN
IN
(REC)
GND
MD/CD-R
MD/CD-R
DVD
DVD
DTV/CBL
OPTICAL
COAXIAL
CD
DVD
HDMI
OUT
DTV
/CBL
DIGITAL INPUT
OPTICAL
1
2
3
4
5
6
FRONT B/ZONE2/
FRONT A
CENTER
SURROUND
PRESENCE
EXTRA SP
ANTENNA
TRIGGER
COMPONENT VIDEO
VIDEO
SPEAKERS
OUT
AM
REMOTE
+12V
15mA MAX.
IN
OUT
SURROUND BACK/
BI-AMP
SINGLE
AC OUTLETS
FM
75
UNBAL.
GND
L
R
L
R
L
R
L
R
L
L
R
R
IN1
IN2
Y
P
B
P
R
Y
P
B
P
R
Терминал DOCK
Подключите
универсальный док
Yamaha для iPod
(продается отдельно).
Гнезда AUDIO
Подключите штекеры
аналогового
аудиокабеля.
Гнезда MULTI CH INPUT
Подключите
принимаемый компонент-
источник, оборудованный
многоканальными
выходными гнездами.
Гнезда ZONE 2 OUT
Подключите усилитель в
Zone 2.
Гнезда PRE OUT
Подключите внешние
усилители и активный
сабвуфер.
VOLTAGE SELECTOR
(Только модель для
Азии и общая
модель)
Соединители HDMI
Подключите
компоненты HDMI.
TRIGGER OUT
Вывод сигналов
управления для внешних
компонентов.
Гнезда REMOTE IN/OUT
Подключите входные и
выходные гнезда ДУ
компонентов Yamaha.
Терминалы колонок
Подключите колонки.
Видеогнезда
Подключите штекеры
видеокабеля.
AC OUTLET(S)
Терминалы ANTENNA
Подключите ЧМ и
АМ-антенны.
Гнезда DIGITAL
INPUT/OUTPUT
Подключите штекеры
цифрового
аудиокабеля.
