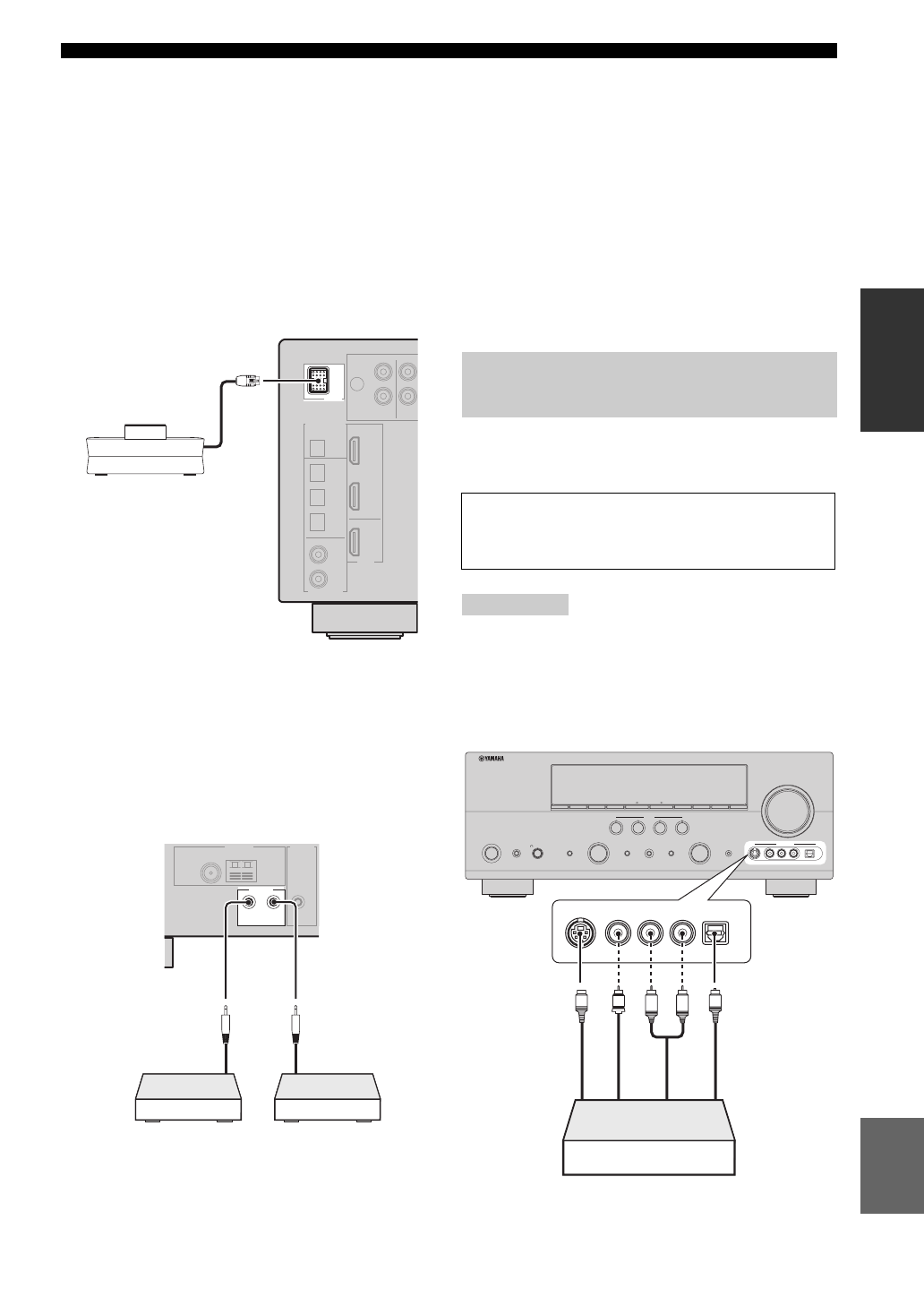

Подключение универсального дока
Yamaha для iPod

Данный аппарат оборудован терминалом DOCK
на задней панели, что позволяет подключить
универсальный док Yamaha для iPod (например,
YDS-10, продающийся отдельно), на который
можно установить iPod и управлять
воспроизведением iPod через поставляемый пульт
ДУ. Подключите универсальный док Yamaha для
iPod к терминалу DOCK на задней панели данного
аппарата через предназначенный кабель.

■

Использование гнезд REMOTE IN/OUT

Если компоненты являются изделиями Yamaha и
могут передавать сигналы ДУ, подключите гнездо
REMOTE IN и гнездо REMOTE OUT к входному
и выходному гнезду ДУ через монофонические
аналоговые миникабели следующим образом.

y

•

Если компоненты имеют функцию сигналов управления
SCENE, данный аппарат может автоматически запускать
соответствующие компоненты и начать воспроизведение
при использовании одной из кнопок SCENE. Подробнее о
функции сигналов управления SCENE компонентов,
смотрите инструкции по эксплуатации.

•

Подключите гнездо REMOTE OUT данного аппарата
и входное гнездо ДУ компонентов для управления
компонентами с помощью функции SCENE.

•

Если компонент, подключенный к гнезду REMOTE
OUT, не является изделием Yamaha, установите
“SCENE IR” в меню дополнительных настроек на
“OFF” (смотрите стр. 102).

Для подключения игровой приставки или
видеокамеры к данному аппарату, используйте
гнезда VIDEO AUX на фронтальной панели.

•

Приоритет отдается аудиосигналам, поступающим на
терминал DOCK на задней панели, над сигналами,
поступающими на гнезда VIDEO AUX.

•

Для воспроизведения сигналов, поступающих на
данные гнезда, выберите параметр “V-AUX” как
источник поступающего сигнала.

DOCK

Универсальный док

Yamaha для iPod

(например, YDS-10,

продающийся

отдельно)

REMOTE

OUT

IN

Вход ДУ

Выход ДУ

Компонент Yamaha

(CD или DVD-

проигрыватель, др.)

Ресивер

инфракрасного

сигнала или

компонент Yamaha

Использование гнезд VIDEO
AUX на фронтальной панели

Предупреждение

Перед выполнением подключений, обязательно
выключите звук данного аппарата и других компонентов.

Примечания

ON/OFF

MAIN ZONE

MASTER

PHONES

TONE CONTROL

PROGRAM

SPEAKERS

PRESET/TUNING

FM/AM

A/B/C/D/E

PRESET/TUNING

MEMORY

TUNING

ON/OFF

CONTROL

AUTO/MAN'L

ZONE 2

ZONE

EDIT

STRAIGHT

1

2

3

4

PURE DIRECT

SCENE

AUDIO SELECT

INPUT

VIDEO AUX

VOLUME

OPTIMIZER MIC

S VIDEO

VIDEO

AUDIO

OPTICAL

L

R

EFFECT

SILENT CINEMA

ON

OFF

R

L

OPTICAL

AUDIO

S VIDEO

VIDEO

O

V

S

L

R

Игровая консоль или

видеокамера

Опти

чес
кий вых

од

Ви

деов

ы

хо

д

S-

V

ide

o вы
хо

д

А

удиов
ыхо
д
