Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–” (черный).
При плохих соединениях, данный аппарат не может аккуратно воспроизводить источники приема.

Кабель колонок на самом деле состоит из двух параллельных спаренных изолированных проводов. Провода отличаются цветом или
формой, например, один может быть отмечен полосками, углублениями или складками. Подключите провод с полосками (углублениями
и т.д.) к терминалам “+” (красный) данного аппарата и колонки. Подключите гладкий провод к терминалам “–” (черный).

Подключение колонок

Предупреждение

•

Перед подключением колонок, убедитесь, что данный аппарат отключен (смотрите стр. 25).

•

Открытые провода колонок не должны соприкасаться друг с другом, или с любой металлической частью
данного аппарата. Это может привести к поломке данного аппарата и/или колонок. При коротком
замыкании проводов колонок, на дисплее фронтальной панели отображается “CHECK SP WIRES”.

•

Используйте колонки с магнитным экраном. Если данный тип колонок все-же издает помехи при
использовании с экраном, разместите колонки на некотором расстоянии от экрана.

•

При подключении колонок на 6 ом, обязательно установите “SP IMP.” на “6

Ω

 MIN” до использования данного аппарата

(смотрите стр. 25). Колонки на 4 Ом также могут использоваться в качестве фронтальных колонок (смотрите стр. 100).

Примечание

SUBWOOFER

PRE OUT

FRONT B/ZONE2/

FRONT A

CENTER

SURROUND

PRESENCE

EXTRA SP

SPEAKERS

SURROUND BACK/

BI-AMP

SINGLE

L

R

L

R

L

L

R

R

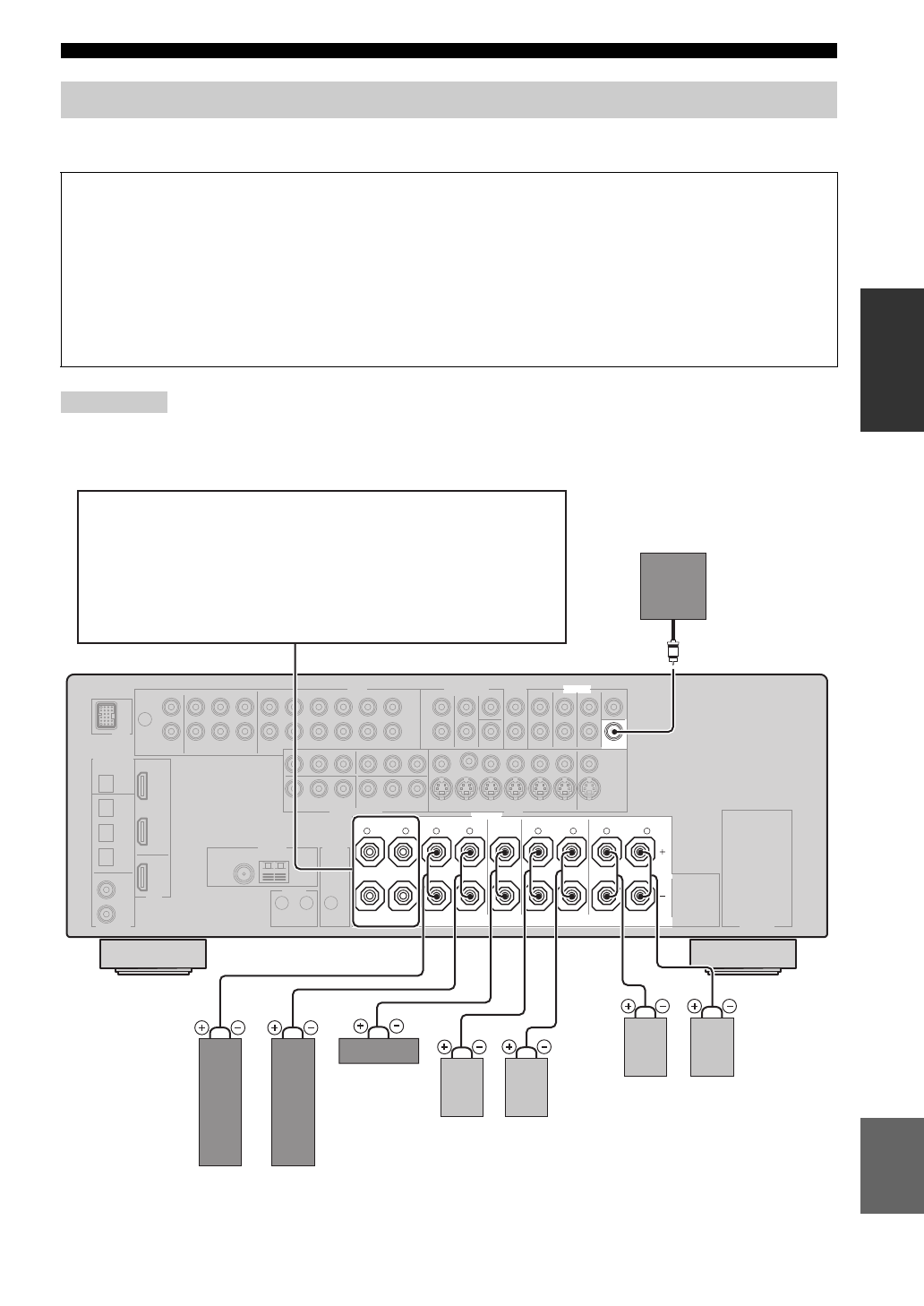

Фронтальные колонки

(FRONT A)

Колонки

окружающего

звучания

Сабвуфер

Правая

Центральная

колонка

Тыловые колонки

окружающего звучания

При использовании одной
тыловой колонки окружающего
звучания, подключите колонку к
левому терминалу SURROUND
BACK (SINGLE).

Левая

Левая

Левая

Правая

Правая

Терминалы EXTRA SP

Подключите альтернативную фронтальную акустическую систему
(FRONT B), колонки присутствия или колонки Zone 2. Для выбора
функции колонок, подключенных к терминалам EXTRA SP, настройте
параметр “EXTRA SP ASSIGN” в “SOUND MENU” (смотрите стр. 70).

y

Такжже можно выбрать функцию колонок, подключенных к
терминалам EXTRA SP в “AUTO SETUP” (смотрите стр. 29).
