Соединения

■

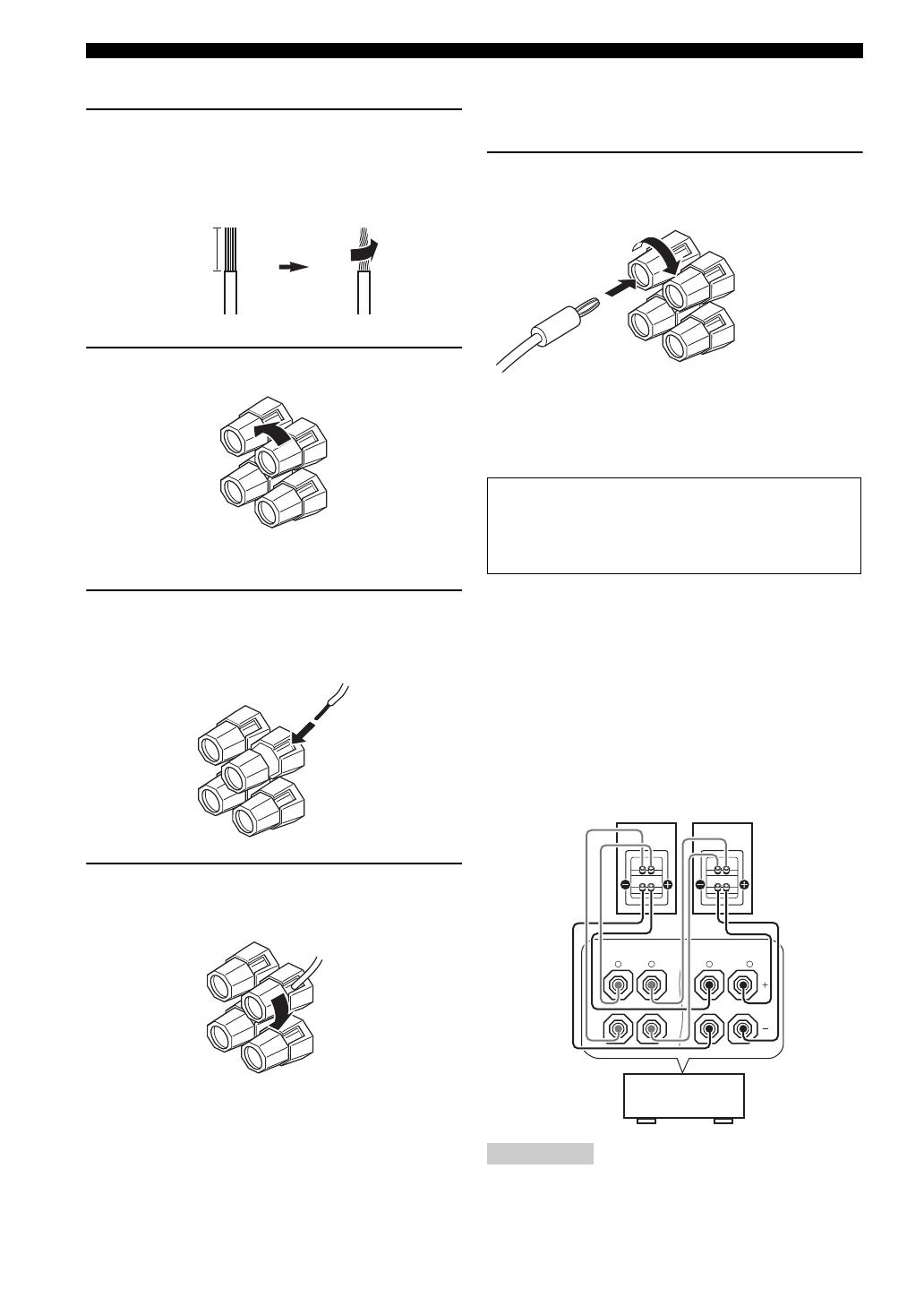

Подключение кабеля колонки

1

Удалите примерно 10 мм изоляционного
слоя на конце каждого провода колонки
и затем скрутите оголенные провода во
избежание короткого замыкания.

2

Освободите головку.

3

Вставьте открытый провод в промежуток
с внутренней стороны каждого
терминала.

4

Закрутите головку для закрепления
провода.

■

Подключение бананового штекера
(за исключением моделей для
Европы, Азии и Кореи)

Закрутите головку и затем вставьте
соединитель бананового штекера в конец
соответствующего терминала.

■

Использование соединений
двухканального усиления

Данный аппарат позволяет выполнить соединения
двухканального усиления к одной акустической
системе. Убедитесь, что колонки поддерживают
двухканальное усиление.
Для выполнения соединений двухканального усиления,
используйте терминалы FRONT и SURROUND BACK/
BI-AMP как показано ниже. Для запуска соединения
двухканального усиления, установите “BI-AMP” на
“ON” в “ADVANCED SETUP” (смотрите стр. 102).

При выполнении обычного соединения, убедитесь, что
замыкающие бруски установлены в терминалы соответствующим
образом. Подробнее, смотрите инструкцию к колонкам.

10

мм

Красный: положительный (+)
Черный: отрицательный (–)

Предупреждение

Удалите замыкающие бруски или мостики
колонок для разделения кроссоверов LPF (фильтр
низких частот) и HPF (фильтр высоких частот).

Примечание

Красный: положительный (+)
Черный: отрицательный (–)

FRONT A

SURROUND BACK/

BI-AMP

SINGLE

L

R

L

R

Данный аппарат

Левая

Правая

Фронтальные колонки
