34

Подключение оборудования

03

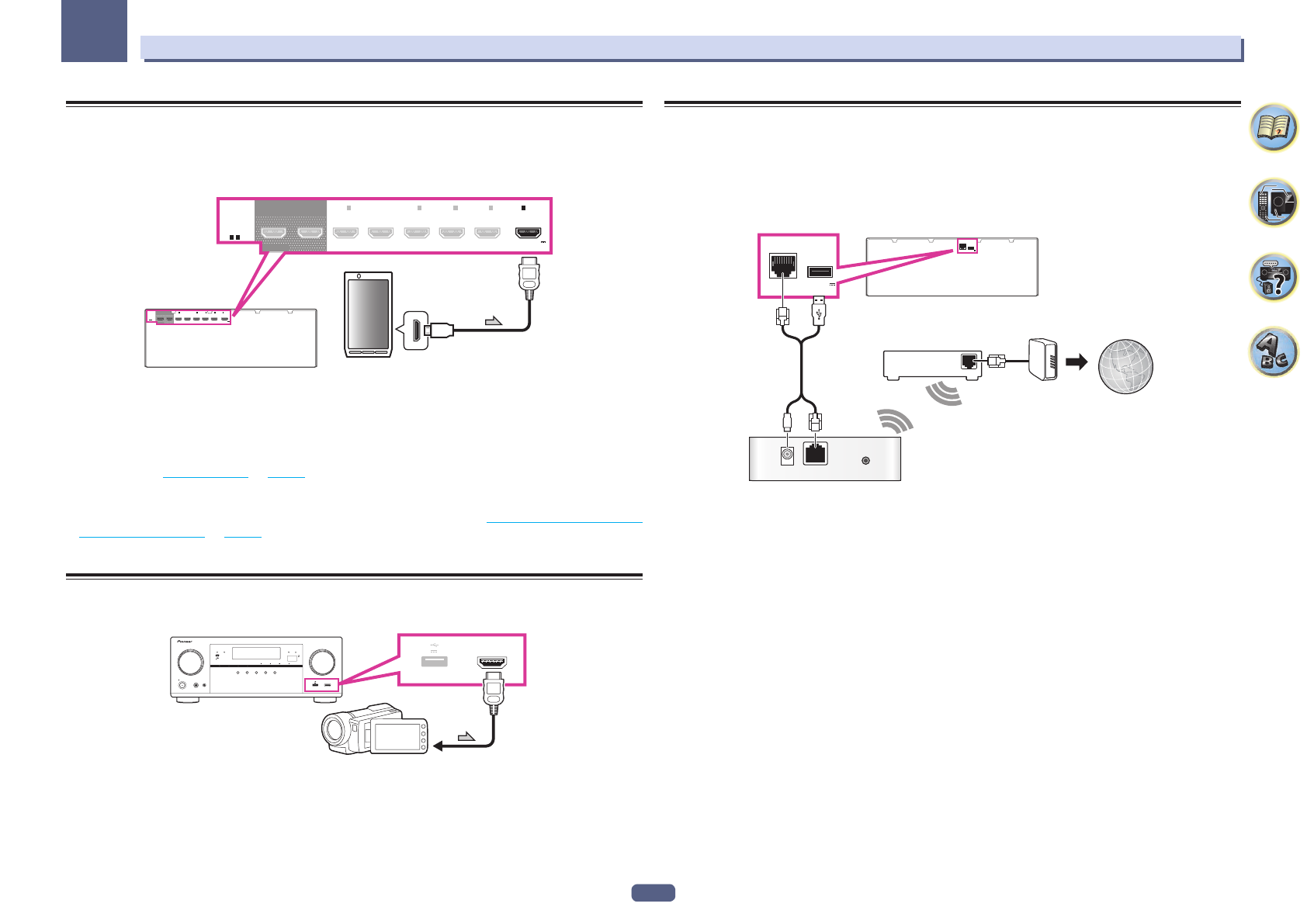

Подключение совместимого MHL устройства

Подключив совместимое MHL мобильное устройство, можно наслаждаться просмотром 3D/Full-HD

видео, высококачественным многоканальным звучанием, а также фотографиями, др., с одновременной

зарядкой аккумулятора на ресивере. Используйте кабель MHL для подключения устройства.

HDMI

IN

1

-

1 6

IN

2

IN

3

IN

4

IN

/MHL

6

(SAT/CBL)

ASSIGNABLE

BD IN

(OUTPUT 5 V
   0.9 A MAX)

OUT 2

(HDZONE)

OUT 1

(CONTROL)

SELECTABLE

(DVD)

HDMI

IN

1

-

1 6

IN

2

IN

3

IN

4

IN

/MHL

6

(SAT/CBL)

ASSIGNABLE

BD IN

(

OUTPUT 5 V

   0.9 A MAX

)

OUT 2

(HDZONE)

OUT 1

(CONTROL)

SELECTABLE

(DVD)

Совместимое

 MHL

устройство

Кабель MHL

%

  Переключите ресивер в режим ожидания, затем, с помощью кабеля MHL

подключите устройство, оборудованное функцией MHL к терминалу

MHL

 на задней

панели данного ресивера.

!

  Для автоматического переключения на вход MHL при подключении совместимого с функцией MHL

устройства см.

Настройка MHL

 на

стр.

96

.

!

  Совместимое с MHL устройство подзаряжается при каждом подключении к данному аппарату.

(Подзарядка возможна только когда питание данного аппарата включено.)

!

  По инструкциям по воспроизведению совместимого с MHL устройства см.

Воспроизведение совмести

-

мого с MHL устройства

 на

стр.

47

.

!

  Не ставьте устройство с поддержкой MHL на данное устройство, если оно включено.

Подключение компонента, оборудованного терминалом HDMI, к

входу на передней панели

MASTER
VOLUME

STANDBY / ON

INPUT
SELECTOR

iPod  iPhone

DIRECT  CONTROL

STATUS

ADVANCED
SURROUND

STANDARD
SURROUND

AUTO SURR / ALC /

STREAM DIRECT

PHONES

SPEAKERS

CONTROL – MULTI-ZONE – ON / OFF

BAND

TUNER EDIT

TUNE

PRESET

ENTER

iPod  iPhone

HDMI

ADVANCED

MCACC

FL OFF

MCACC

SETUP MIC

5V

1 A

HDMI 5 INPUT

5V

1 A

HDMI 5 INPUT

Видеокамера, др.

Подключение беспроводной сети LAN

Можно выполнить беспроводное подключение к сети через беспроводное подключение LAN. Для под

-

ключения используйте продающийся отдельно AS-WL300.

!

  Используйте только поставляемый кабель для подключения аксессуаров.

!

  Для использования адаптера беспроводной сети LAN (AS-WL300) требуется выполнить определен

-

ные настройки. Подробнее о выполнении данных настроек см. инструкции по эксплуатации к адаптеру

беспроводной сети LAN (AS-WL300).

LAN

 (10/100)

(OUTPUT 5 V
   0.6 A MAX)

DC OUTPUT

for WIRELESS LAN

DC OUTPUT

for WIRELESS LAN

LAN

 (10/100)

(

OUTPUT 5 V

   0.6 A MAX

)

WAN

DC 5V

WPS

Ethernet

Интернет

Модем

Адаптор беспроводной сети LAN (AS-WL300)

Маршрути затор
