Подключение оборудования

03

Подключение телевизора и компонентов воспроизведения

Подключение с помощью HDMI

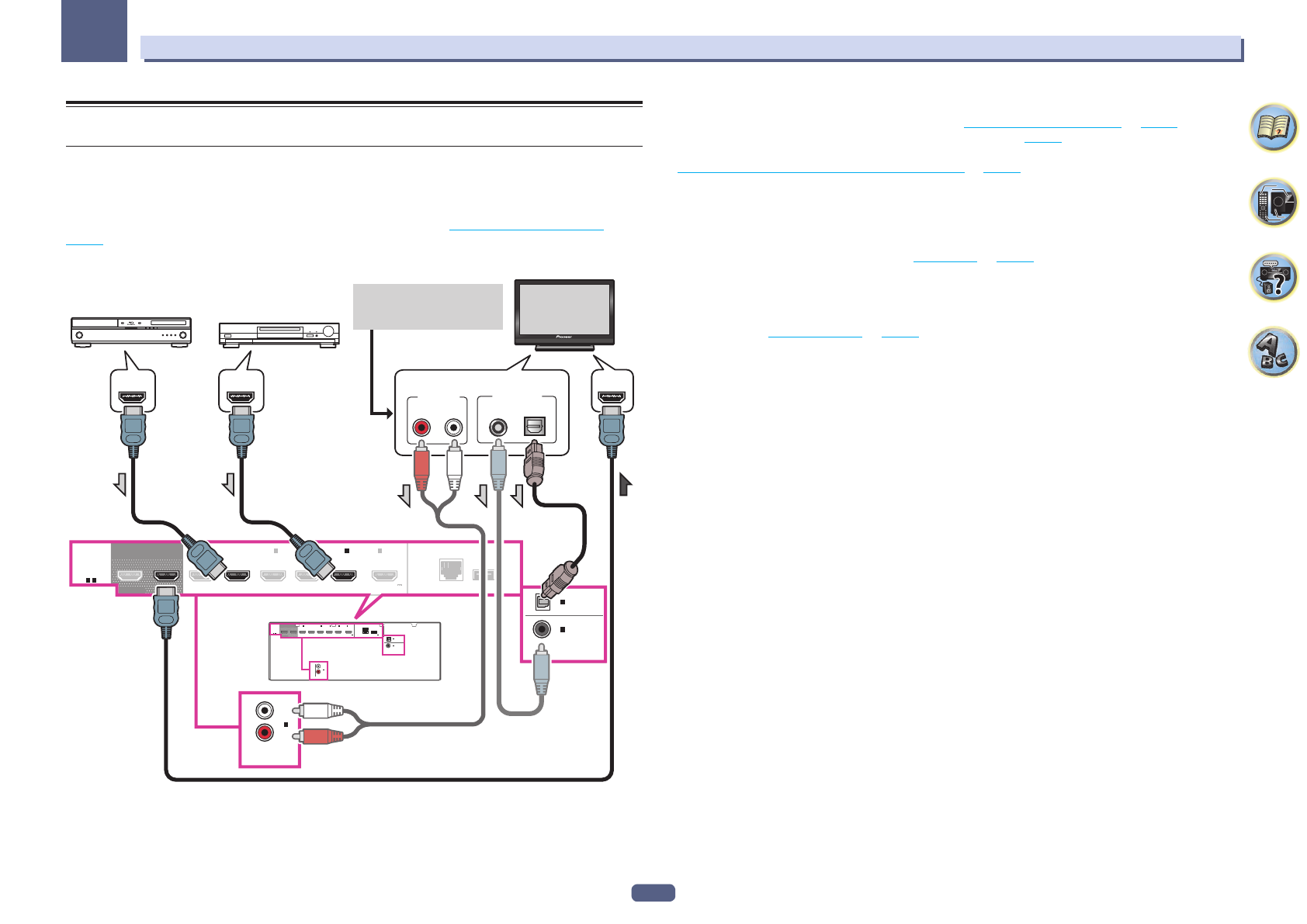

При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc дисков

(BD), др.), его можно подключить к данному ресиверу с помощью отдельно продающегося кабеля HDMI.

Если телевизор и компоненты воспроизведения поддерживают функцию

Control

 через HDMI, можно

будет воспользоваться удобствами функции

Control

 через HDMI (см.

Функция Control через HDMI

 на

стр.

63

).

HDMI

IN

1

IN     (TV)

1

IN     (DVD)

1

-

1 6

IN

2

IN

3

IN

4

IN

/MHL

6

(SAT/CBL)

ASSIGNABLE

BD IN

LAN

 (10/100)

(OUTPUT 5 V
   0.6 A MAX)

(OUTPUT 5 V
   0.9 A MAX)

DC OUTPUT

for WIRELESS LAN

ASSIGNABLE

ASSIGNABLE

OPTICAL

COAXIAL

AUDIO

1

ANALOG

IN
(CD)

ASSIGNABLE

OUT 2

(HDZONE)

OUT 1

(CONTROL)

SELECTABLE

(DVD)

AUDIO

1

ANALOG

IN

(CD)

ASSIGNABLE

HDMI

IN

1

IN     (TV)

1

IN     (DVD)

1

-

1 6

IN

2

IN

3

IN

4

IN

/MHL

6

(SAT/CBL)

ASSIGNABLE

BD IN

LAN

 (10/100)

(

OUTPUT 5 V

   0.6 A MAX

)

(

OUTPUT 5 V

   0.9 A MAX

)

DC OUTPUT

for WIRELESS LAN

ASSIGNABLE

ASSIGNABLE

OPTICAL

COAXIAL

OUT 2

(HDZONE)

OUT 1

(CONTROL)

SELECTABLE

(DVD)

DIGITAL OUT

COAXIAL

OPTICAL

ANALOG

R

L

AUDIO OUT

HDMI IN

HDMI OUT

HDMI OUT

Совместимый с HDMI/DVI

проигрыватель Blu-ray

Другие компоненты,

оборудованные интерфейсом

HDMI/DVI

Выберите один

Данное подключение требуется
для прослушивания звучания
телевизора через ресивер.

Монитор, совместимый с
HDMI/DVI

!

  При подключении к совместимому с HDMI/DVI монитору через терминал

HDMI OUT 2

, переключите

настройку выхода HDMI на

OUT 2

 или

OUT 1+2

. См.

Переключение выхода HDMI

 на

стр.

73

.

  Также требуется заранее установить

MAIN/HDZONE

 на

MAIN

 (

стр.

98

).

!

  Для компонентов приема также доступны подключения, в дополнение к подключениям HDMI (см.

Подключение проигрывателя DVD без выхода HDMI

 на

стр.

26

).

!

  Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через

аудиокабели.

—

 Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает

функцию ARC (Реверсивный аудиосигнал) на HDMI, звучание телевизора поступает на ресивер

через терминал

HDMI OUT

, поэтому нет необходимости подключать аудиокабель. В таком случае,

установите

ARC

 в

HDMI Setup

 на

ON

 (см.

HDMI Setup

 на

стр.

64

).

  После установки

ARC

 может потребоваться некоторое время для распознавания подключенного

устройства и вывода звучания.

—

 При использовании коаксиального цифрового аудиокабеля или (аналогового) аудиокабеля RCA

потребуется указать ресиверу, к какому его цифровому или аналоговому аудиовходу подключен

телевизор (см.

Меню Input Setup

 на

стр.

40

).

—

 Указания по подключению и настройке телевизора, пожалуйста, смотрите в руководстве по эксплуа

-

тации к телевизору.
