Подключение оборудования

03

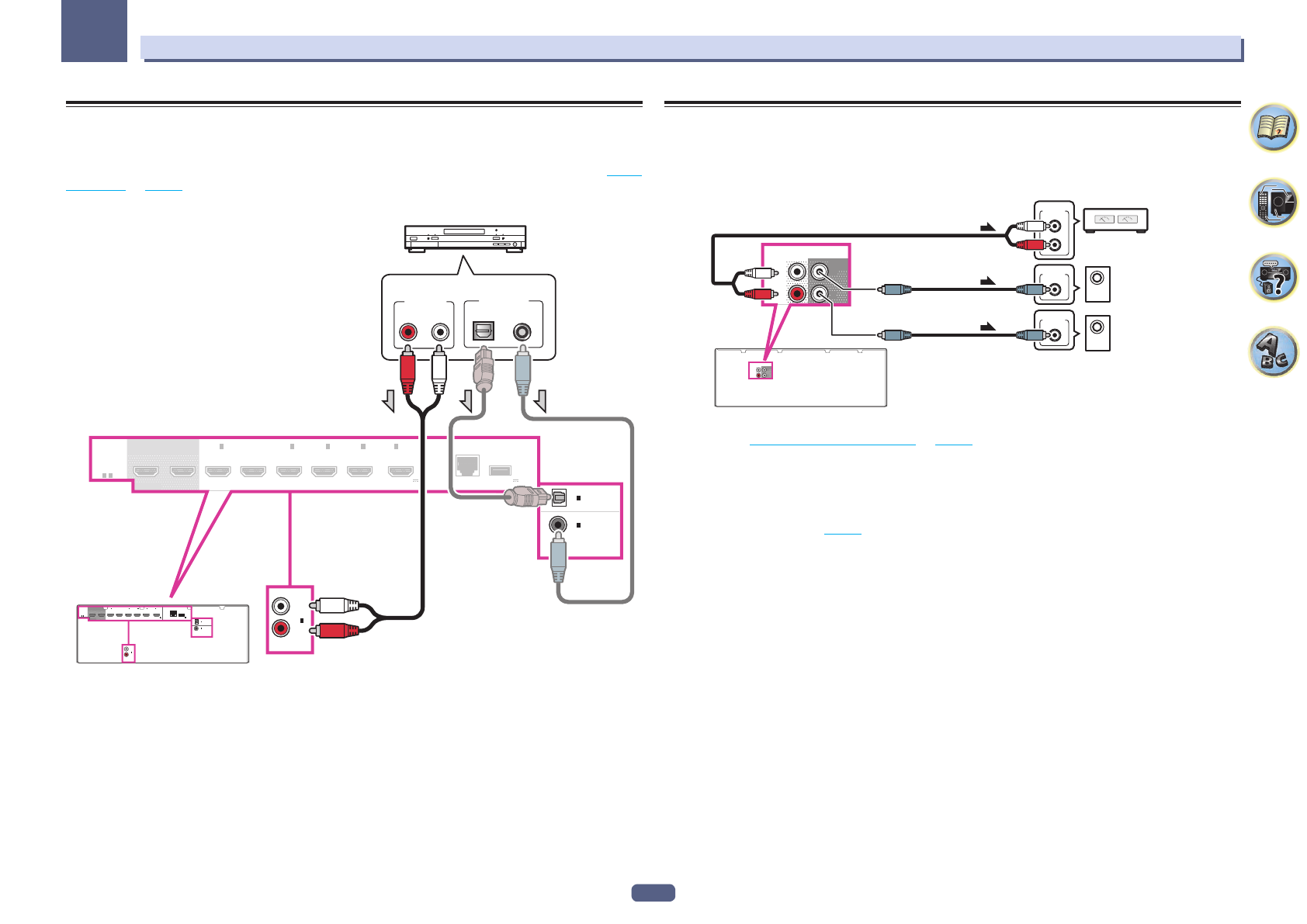

Подключение других аудиокомпонентов

Данный ресивер оборудован цифровыми и аналоговыми входами, позволяющими подключить аудио

-

компоненты для воспроизведения.

При настройке ресивера потребуется указать, к какому его входу подключен компонент (см. также

Меню

Input Setup

 на

стр.

40

).

1

ANALOG

IN
(CD)

ASSIGNABLE

HDMI

IN

1

IN     (TV)

1

IN     (DVD)

1

-

1 6

IN

2

IN

3

IN

4

IN

/MHL

6

(SAT/CBL)

ASSIGNABLE

BD IN

LAN

 (10/100)

(OUTPUT 5 V
   0.6 A MAX)

(OUTPUT 5 V
   0.9 A MAX)

DC OUTPUT

for WIRELESS LAN

ASSIGNABLE

ASSIGNABLE

OPTICAL

COAXIAL

OUT 2

(HDZONE)

OUT 1

(CONTROL)

SELECTABLE

(DVD)

1

ANALOG

IN

(CD)

ASSIGNABLE

HDMI

IN

1

IN     (TV)

1

IN     (DVD)

1

-

1 6

IN

2

IN

3

IN

4

IN

/MHL

6

(SAT/CBL)

ASSIGNABLE

BD IN

LAN

 (10/100)

(

OUTPUT 5 V

   0.6 A MAX

)

(

OUTPUT 5 V

   0.9 A MAX

)

DC OUTPUT

for WIRELESS LAN

ASSIGNABLE

ASSIGNABLE

OPTICAL

COAXIAL

OUT 2

(HDZONE)

OUT 1

(CONTROL)

SELECTABLE

(DVD)

DIGITAL OUT

COAXIAL

OPTICAL

ANALOG

R

L

AUDIO OUT

Выберите один

Проигрыватель CD, др.

!

  Если на проигрывателе имеются выходы линейного уровня (например, он оборудован встроенным

предварительным усилителем с фонокорректором), подключите его к входам

ANALOG IN 1 (CD)

.

Подключение дополнительных усилителей

Мощности данного ресивера более чем достаточно для любого домашнего применения, но имеется

возможность подключения дополнительных усилителей к переднему каналу и каналу низкочастотного

громкоговорителя системы с помощью выходов предварительного усилителя. Для подключения усили

-

телей для подъема мощности громкоговорителей выполните подключения, показанные ниже.

SUB

WOOFER

FRONT

1

2

PRE OUT

L

R

SUB

WOOFER

FRONT

1

2

PRE OUT

L

R

R

L

ANALOG

INPUT

Усилитель
переднего канала

ANALOG

INPUT

Активный
низкочастотный
громкоговоритель 1

ANALOG

INPUT

Активный
низкочастотный
громкоговоритель 2

!

  Если низкочастотный громкоговоритель не используется, установите настройку передних громкогово

-

рителей (см.

Настройка громкоговорителей

 на

стр.

89

) на

LARGE

.

!

  При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно

подключить к терминалу

SUBWOOFER 2

. Подключение двух низкочастотных громкоговорителей уси

-

ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком

случае оба низкочастотных громкоговорителя дают одинаковое звучание.

!

  Чтобы было слышно звучание только от предварительных выходов переключите терминалы гром

-

коговорителей на

SP:

OFF

 (

стр.

73

) или просто отсоедините все громкоговорители, подключенные

непосредственно к ресиверу.
