20

Подключение оборудования

03

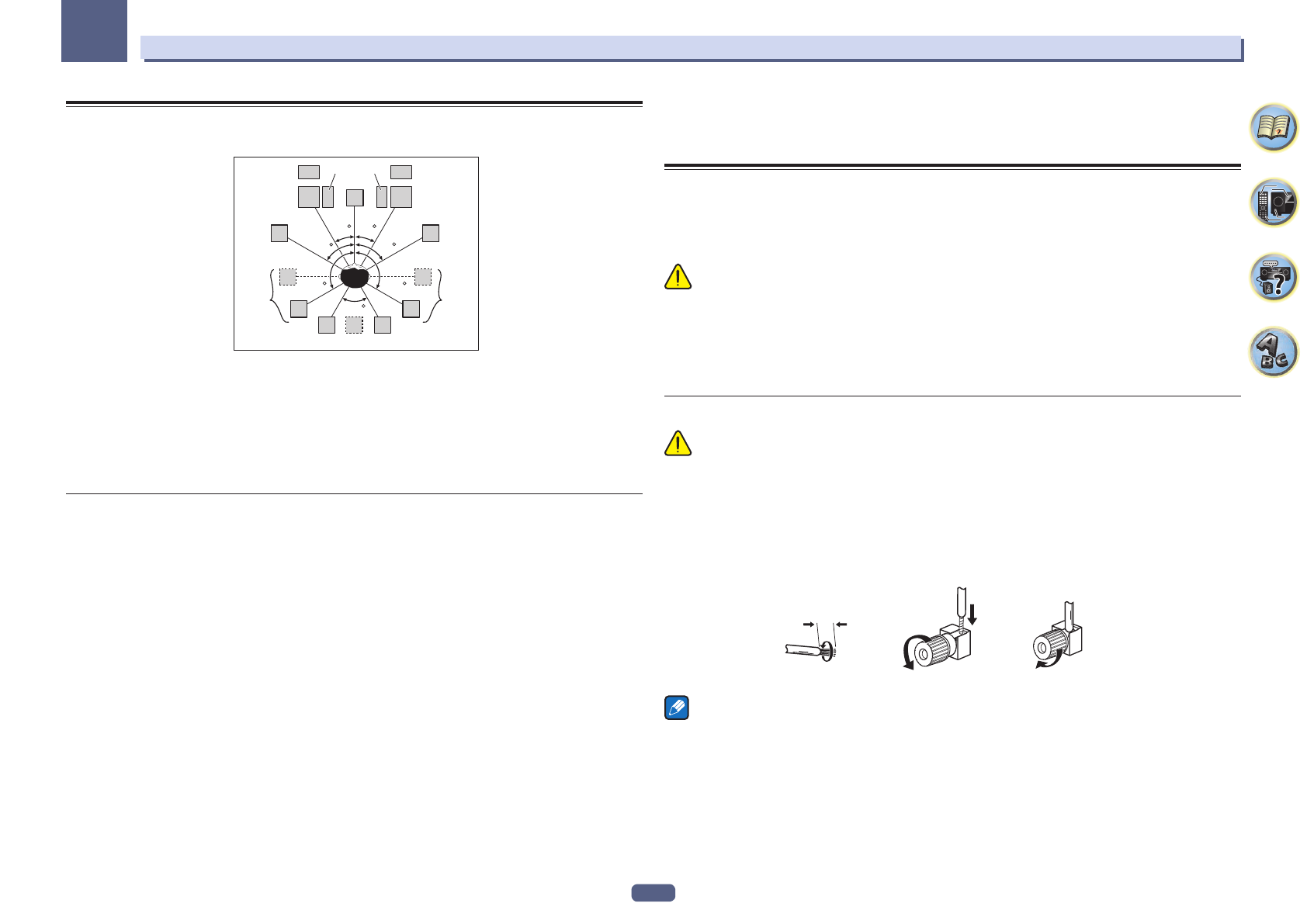

Расположение громкоговорителей

По расположению подключаемых громкоговорителей смотрите рисунок ниже.

L

SW 2

SW 1

C

FHL

FWL

SL

SBL

SBR

SB

SR

FWR

R

FHR

30

30

60

60

60

120

120

!

  Расположите громкоговорители объемного звучания в 120° от центра. Если (1) используется задний

громкоговоритель объемного звучания, и, (2) не используются передние верхние громкоговорители /

передние боковые громкоговорители, рекомендуется расположить громкоговоритель объмного звуча

-

ния рядом со слушателем.

!

  Если подключается только один задний громкоговоритель объемного звучания, расположите его

непосредственно за слушателем.

!

  Расположите левый и правый передние верхние громкоговорители как минимум на один метр выше

над левым и правым передними громкоговорителями.

Некоторые советы по улучшению качества звучания

На качество звучания очень сильно влияет расположение громкоговорителей в комнате. Следующие

инструкции помогут вам достичь наилучшего результата звучания акустической системы.

!

  Низкочастотный громкоговоритель можно поставить на пол. Оптимальным вариантом является рас

-

положение остальных громкоговорителей приблизительно на уровне уха. Не рекомендуется ставить

громкоговорители (кроме низкочастотного) на пол или монтировать их высоко на стене.

!

  Для получения наилучшего стереоэффекта поместите передние громкоговорители на расстоянии от

2 м до 3 м друг от друга и на равном расстоянии от телевизора.

!

  Если хотите расположить громкоговорители возле телевизора с ЭЛТ, используйте экранированные

громкоговорители или разместите громкоговорители на достаточном расстоянии от телевизора с

ЭЛТ.

!

  Если используется центральный громкоговоритель, разместите передние громкоговорители под

большим углом. Если нет - под меньшим углом.

!

  Расположите центральный громкоговоритель под телевизором или над ним, чтобы звучание

центрального канала исходило от экрана телевизора. Убедитесь также в том, что центральный

громкоговоритель не пересекает линию, образованную выступающими краями левого и правого

громкоговорителей.

!

  Повернуть громкоговорители в направлении места слушателя. Угол зависит от размера комнаты. Для

более просторных комнат используйте меньший угол.

!

  Громкоговорители объемного звучания и задние громкоговорители объемного звучания следует

размещать на высоте от 60 см дo 90 см над уровнем уха слушателя с небольшим наклоном вниз.

Убедитесь в том, что громкоговорители не направлены навстречу друг другу. При воспроизведении

дисков DVD-Audio громкоговорители должны быть расположены по-возможности за слушателем, чем

при воспроизведении в режиме домашнего кинотеатра.

!

  Старайтесь не размещать громкоговорители объемного звучания от места слушателя дальше,

чем передние и центральный громкоговорители. В противном случае может произойти ослабление

эффекта объемного звучания.

Подключение громкоговорителей

Подключение каждого громкоговорителя к ресиверу предусматривает подключение к положительному

(+) и отрицательному (–) терминалам. Убедитесь в том, что они совпадают с терминалами на самих

громкоговорителях.

Данный аппарат поддерживает громкоговорители с номинальным сопротивлением от 6

W

 до 16

W

.

  ПРЕДУПРЕЖДЕНИЕ

!

  Данные терминалы громкоговорителей содержат

ОПАСНОЕ ДЛЯ ЖИЗНИ

 напряжение. Во избежание

риска электрошока при подключении или отсоединении кабелей громкоговорителей, перед прикосно

-

вением к любым неизолированным частям, отсоедините кабель питания.

!

  Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены в тер

-

минал громкоговорителя до конца. В случае прикосновения оголенного провода громкоговорителя к

задней панели питание в качестве меры предосторожности может отключиться.

Подключение зачищенным проводом

  ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что все громкоговорители надежно установлены. При этом не только улучшается качество

звучания, но и уменьшается риск повреждения устройства или получения травмы в результате падения

громкоговорителей, вызванного внешними воздействиями, например землетрясением.

1  Скрутите оголенные жилы провода.
2  Освободите терминал и вставьте оголенный провод.
3  Закрутите терминал.

1

2

3

10 mm

  Примечания

!

  О подключении противоположных концов кабелей громкоговорителей к самим громкоговорителям см.

документацию к ним.

!

  Для подключения низкочастотного громкоговорителя используйте кабель RCA. Подключение с помо

-

щью колоночных кабелей невозможно.

!

  При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно

подключить к терминалу

SUBWOOFER 2

. Подключение двух низкочастотных громкоговорителей уси

-

ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком

случае оба низкочастотных громкоговорителя дают одинаковое звучание.
