Подключение оборудования

03

Настройка MULTI-ZONE

Данный ресивер может может обеспечивать питанием до трех независимых систем в отдельных комна

-

тах после того, как выполнены правильные подключения MULTI-ZONE.

Одновременно в трех зонах можно воспроизводить различные источники, или, в зависимости от потреб

-

ностей, можно также воспроизводить одинаковый источник. Питание на основную и под-зоны подается

раздельно (питание основной зоны может быть отключено, в то время как одна (или обе) под-зоны вклю

-

чены), и под-зоны могут управляться от пульта ДУ или органов управления передней панели.

Выполнение подключений MULTI-ZONE

Данные подключения возможны, если имеются отдельные громкоговорители для основной под-зоны

(

ZONE 2

). Также потребуется отдельный усилитель, если терминалы громкоговорителей не использу

-

ются для основной под-зоны (Подробнее см.

Настройка MULTI-ZONE с использованием терминалов

громкоговорителей (ZONE 2)

 на

стр.

31

).

Также, если другой ресивер в под-зоне оборудован входным терминалом HDMI, вход HDMI данного

аппарата также можно воспроизводить как

HDZONE

.

Здесь указаны две настройки первичной под-зоны, возможные на данной системе. Выберите ту, которая

вас больше устраивает.

  Важное предупреждение

!

  Для использования многозонной функции требуется изменить настойки в

ZONE Setup

 (

стр.

98

).

!

  Для использования функции

HDZONE

 требуется установить

MAIN/HDZONE

 в

ZONE Setup

 на

HDZONE

(

стр.

98

).

Опции прослушивания MULTI-ZONE

В следующей таблице отображены сигналы, которые можно выводить на

ZONE 2

 и

HDZONE

:

Под-зона

Доступные функции входа

ZONE 2

<a>

DVD

,

SAT/CBL

,

INTERNET RADIO

,

PANDORA

 (только австралийская модель),

MEDIA SERVER

,

FAVORITES

,

iPod/USB

,

TV

,

CD

,

TUNER

,

BT AUDIO

(Выводит аналоговые аудиосигналы)

HDZONE

(HDMI)

<b>

BD

,

DVD

,

SAT/CBL

,

INTERNET RADIO

,

PANDORA

 (только австралийская модель),

MEDIA SERVER

,

FAVORITES

,

iPod/USB

,

HDMI 1

,

HDMI 2

,

HDMI 3

,

HDMI 4

,

HDMI 5

,

HDMI 6/MHL

(Выводит аудио и видеосигналы HDMI)

a

!

 Невозможно выполнить понижающее преобразование аудиосигналов, поступающих от входных терминалов

HDMI

или цифровых входных терминалов (

OPTICAL

 и

COAXIAL

) для последующего вывода на ZONE 2.

!

 При выборе любого из входов

INTERNET RADIO

,

PANDORA

 (только австралийская модель),

MEDIA SERVER

,

FAVORITES

 или

iPod/USB

 в основной зоне для

ZONE 2

 можно будет выбрать только тот вход, который выбран в основ

-

ной зоне. (Можно будет выбрать другие входы, не указанные здесь).

Те же ограничения применяются при выборе одного из вышеуказанных входов для

ZONE 2

.

b

!

 Набор выбираемых входов зависит от назначения терминалов с

HDMI

IN 1

 по

IN 6

. При поставке с завода входные

терминалы назначены

DVD

,

SAT/CBL

,

HDMI 3

,

HDMI 4

,

HDMI 5

 и

HDMI 6

 последовательно, начиная с терминала

HDMI

IN 1

.

!

 Видео/аудиосигналы аналоговых входных терминалов RCA, цифровых входных терминалов (

OPTICAL

 и

COAXIAL

) и

входных терминалов

COMPONENT VIDEO

 не могут преобразовываться с повышением и выводиться на

HDZONE

.

!

 При выборе любого из входов

HDMI 3

 или

HDMI 6/MHL

 в основной зоне для

HDZONE

 можно будет выбрать только

тот вход, который выбран в основной зоне. (Можно будет выбрать другие входы, не указанные здесь.)

Те же ограничения применяются при выборе одного из вышеуказанных входов для

HDZONE

.

!

 При выборе любого из входов

INTERNET RADIO

,

PANDORA

,

MEDIA SERVER

,

FAVORITES

 или

iPod/USB

 в основной

зоне для

HDZONE

 можно будет выбрать только тот вход, который выбран в основной зоне. (Можно будет выбрать

другие входы, не указанные здесь.)

Те же ограничения применяются при выборе одного из вышеуказанных входов для

HDZONE

.

Настройка первичной под-зоны MULTI-ZONE (ZONE 2)

%

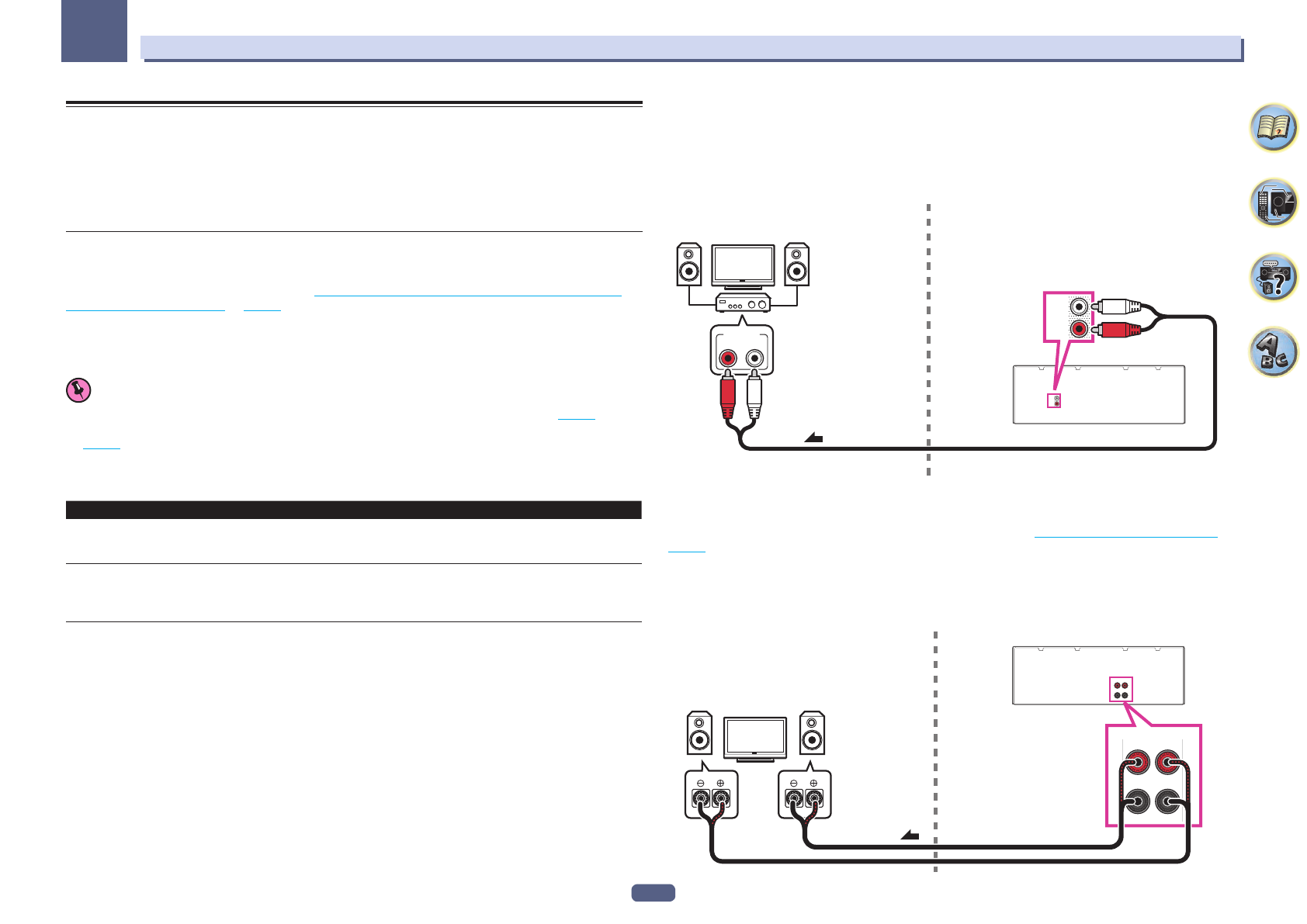

  Подключите отдельный усилитель к гнездам

AUDIO ZONE 2 OUT

 на данном

ресивере.

Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей

иллюстрации.

L

R

ZONE 2

OUT

L

R

ZONE 2

OUT

R

L

AUDIO IN

По

д-зона (

ZONE 2

)

Основная зона

Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)

Для использования данной настройки требуется выбрать

ZONE 2

 в

Настройка акустической системы

(

стр.

92

).

%

  Подключите два громкоговорителя к терминалам задних громкоговорителей

объемного звучания.

Требуется пара громкоговорителей, подключенных к терминалам заднего громкоговорителя объемного

звучания, как показано ниже.

SURROUND BACK / HDZONE

R

L (Single)

SURROUND BACK / HDZONE

R

L

(Single)

R

L

По

д-зона (

ZONE 2

)

Основная зона
