Подключение оборудования

03

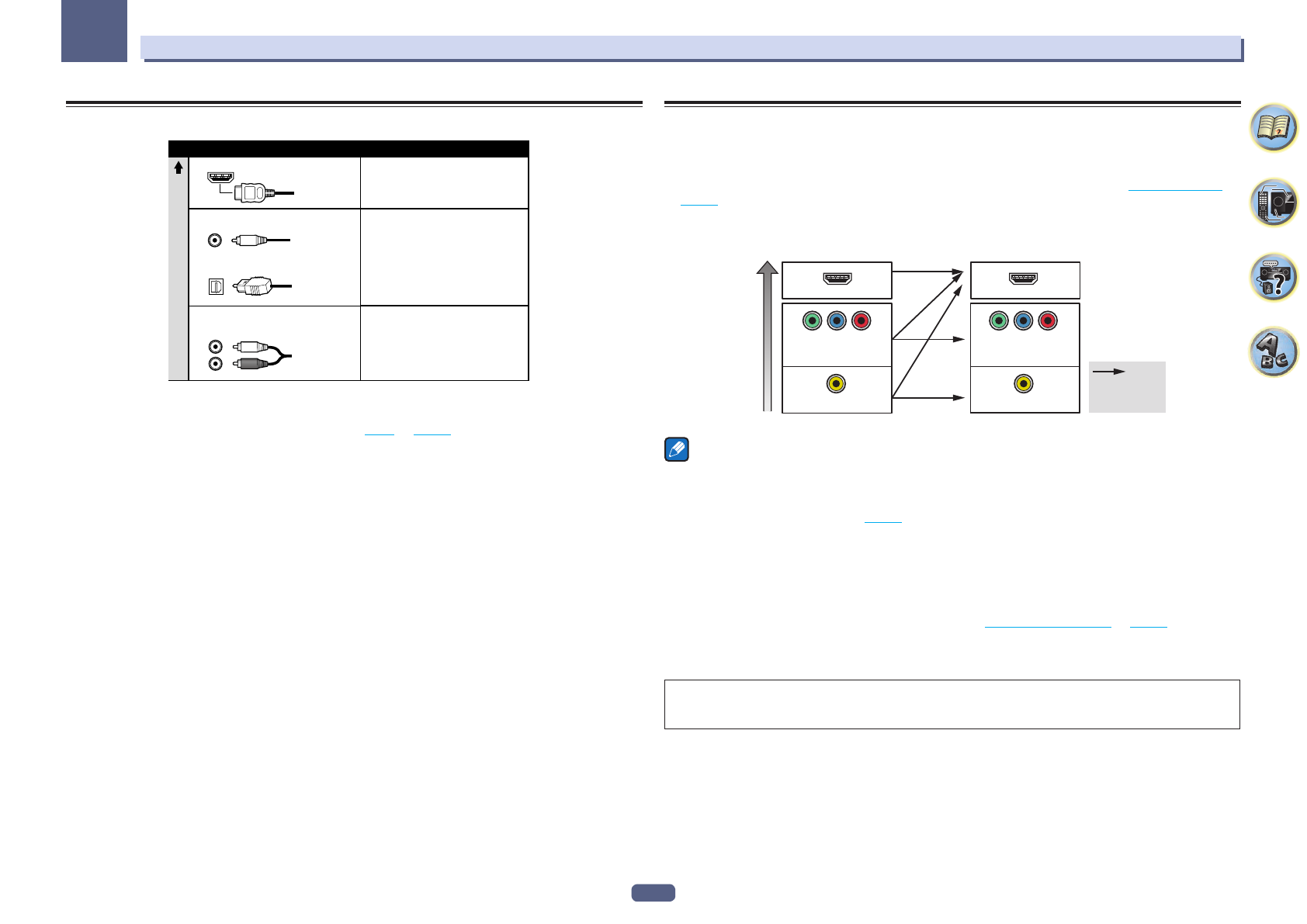

Об аудиоподключении

HDMI

Цифровой (Коаксиальный)

Обычный цифровой
аудиосигнал

Обычный аналоговый
аудиосигнал

Передаваемые аудиосигналы

Приоритет звукового сигнала

Аудиосигнал высокой
четкости

Типы кабелей и терминалы

RCA (Аналоговый)

(Белый/Красный)

Цифровой (Оптический)

!

  С помощью кабеля HDMI можно передавать видео и аудиосигналы с высоким качеством через еди

-

ный кабель.

!

  Подробнее об аудиосигналах высокой точности см.

HDMI

 на

стр.

24

.

О преобразователе видеосигнала

Преобразователь видеосигнала обеспечивает вывод всех видеоисточников через терминал

HDMI OUT

.

Если телевизор подключен только к композитным гнездам

VIDEO MONITOR OUT

 ресивера, тогда все

другие видеоустройства следует подключать через композитные подключения.

Если для нескольких видеокомпонентов назначена одна и та же функция входа (см.

Меню Input Setup

на

стр.

40

), преобразователь устанавливает приоритет в следующем порядке: HDMI, компонентное

видео, затем композитное видео.

VIDEO IN

VIDEO

MONITOR OUT

COMPONENT

VIDEO IN

Y

P

B

P

R

COMPONENT VIDEO

MONITOR OUT

Y

P

B

P

R

HDMI IN

HDMI OUT

Ул

учшение к

ач

еств

а

Возможность
вывода
видеосигналов

Терминал для подключения
с исходным устройством

Терминал для подключения
с телевизионным монитором

  Примечания

!

  Если используются значения по умолчанию, видео через терминал HDMI через видеокабель или

компонентный кабель выводиться не будет. Для вывода видео нужно переключить вход видео на

устройство, подключенное с помощью видеокабеля или компонентного кабеля, а затем выбрать для

параметра

V.CONV

 значение

ON

 (

стр.

70

).

!

  HDMI - единственное исключение: поскольку понижение данного разрешения невозможно, при

подключении данного видеоисточника необходимо подключить монитор/телевизор к выходу HDMI

ресивера.

!

  Если видеосигнал не отображается на телевизоре, попробуйте отрегулировать настройки разреше

-

ния используемого компонента или дисплея. Учтите, что некоторые компоненты (например, игровые

видеоприставки) имеют разрешение, преобразование которого невозможно. В таком случае, попытай

-

тесь переключить Преобразование цифрового видео (в

Настройка видеоопций

 на

стр.

70

) на

OFF

.

!

  Разрешения входного сигнала, которые можно преобразовывать от компонентного видеовхода

для выхода через HDMI, составляют 480i/576i, 480p/576p, 720p и 1080i. Сигналы 1080р не могут

преобразовываться.

Данное изделие содержит технологию защиты авторских прав, защищенную патентами США и дру

-

гими правами на интеллектуальную собственность, принадлежащую Rovi Corporation. Инженерный

анализ и разборка запрещены.
