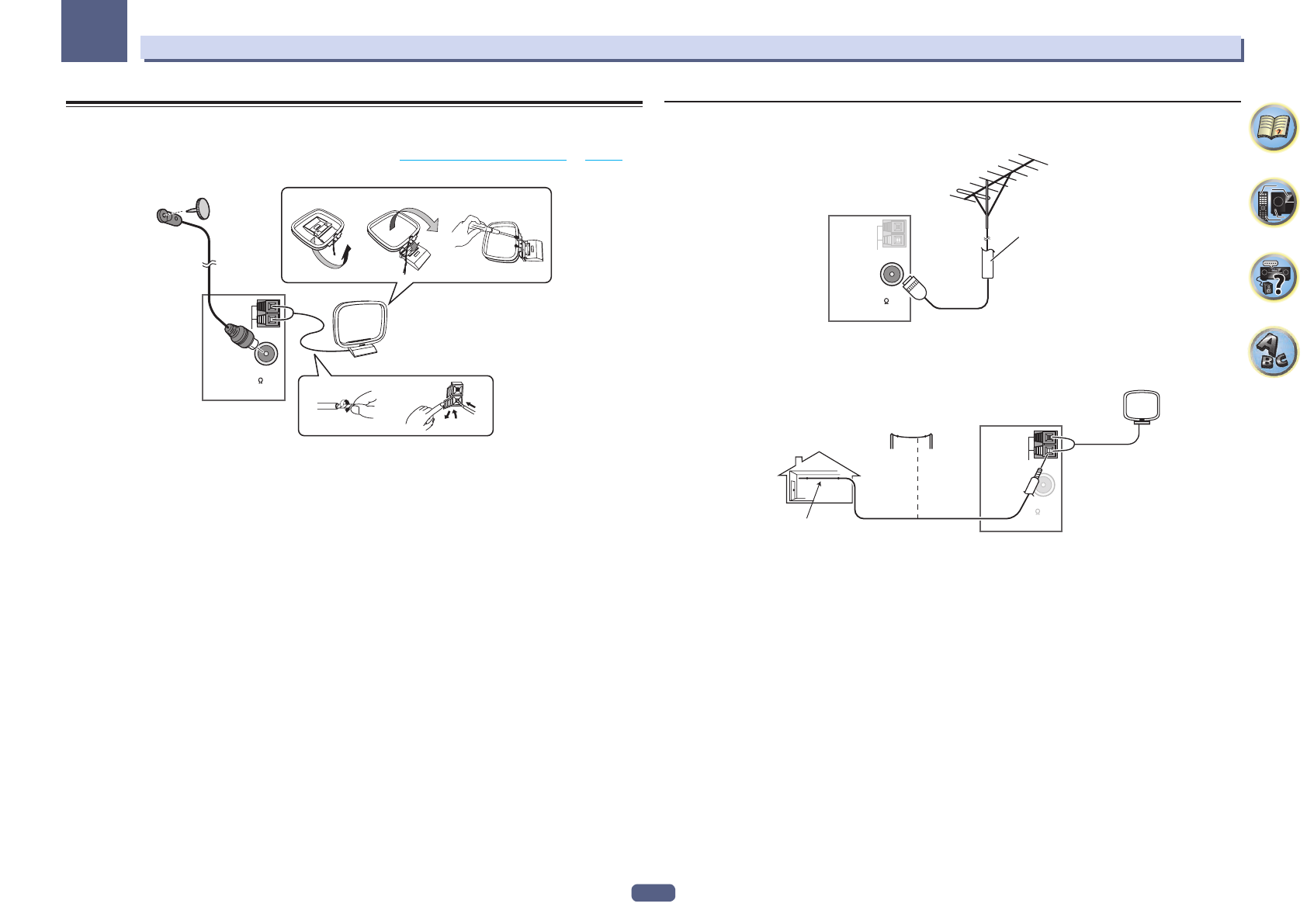

Подключение антенн AM/FM

Подключите рамочную антенну АМ и проволочную антенну FM, как показано ниже. Для улучшения при

-

ема и качества звучания, подключите внешние антенны (см.

Подключение внешних антенн

 на

стр.

30

).

ANTENNA

FM UNBAL

75

AM LOOP

1

3

a

b

c

4

5

2

1  Снимите предохранительные щитки с контактов антенны AM.
2  Откройте защитные выступы, вставьте по одному проводу в каждый разъем до

конца, затем отпустите выступы для фиксации проводов антенны AM.
3  Прикрепите рамочную антенну AM к специальной стойке.

Чтобы прикрепить антенну к стойке, отогните стойку в направлении стрелки (

рис. а), затем закрепите

рамочную антенну на стойке с помощью зажима (

рис. b).

!

  Чтобы установить антенну AM на стене или другой поверхности, сначала прикрепите стойку к

поверхности с помощью винтов (

рис. c), а затем закрепите антенну на стойке. Убедитесь в качестве

приема.

4  Установите антенну AM на плоскую поверхность и в направлении наилучшего

приема.
5  Подключите проволочную антенну FM к розетке антенны FM.

Чтобы улучшить прием, полностью вытяните проволочную антенну FM и прикрепите ее к стене или

дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.

Подключение внешних антенн

Для улучшения приема в диапазоне FM, подключите внешнюю антенну FM к

FM UNBAL 75

W

.

ANTENNA

FM UNBAL

75

AM LOOP

75

Ω

 коаксиальный кабель

Для улучшения приема в диапазоне AM подключите к разъемам

AM LOOP

 провод длиной от 5 м дo 6 м с

виниловой изоляцией, не отсоединяя прилагаемую рамочную антенну AM.

Для наилучшего качества приема подвесьте ее горизонтально снаружи.

ANTENNA

FM UNBAL

75

AM LOOP

Внешняя антенна

Комнатная антенна

(провод с виниловым покрытием)

5 m до 6 m
