Органы управления и индикаторы

02

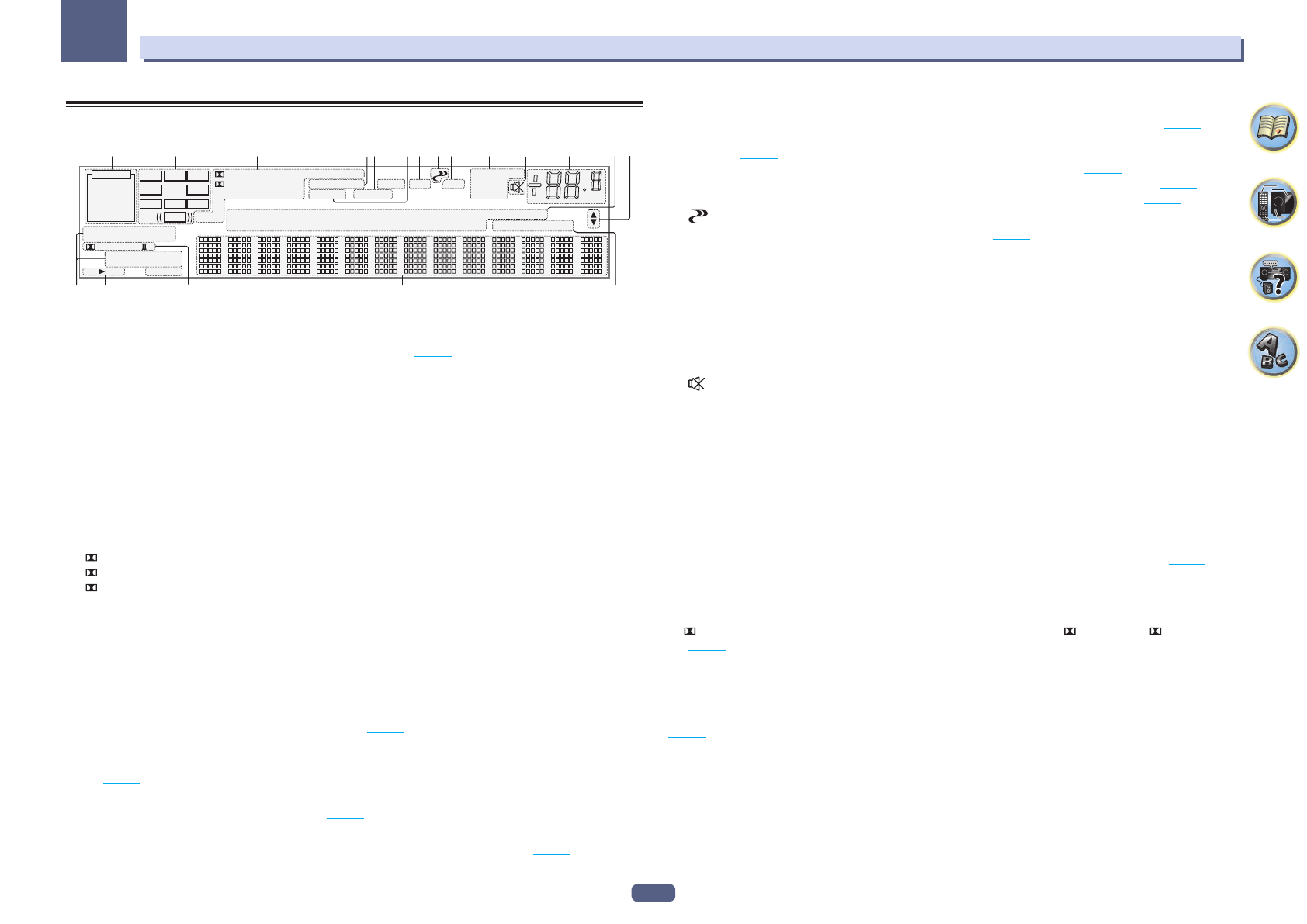

Дисплей

HDMI

DIGITAL

ANALOG

L

C

R

SL

SR

XL

XR

XC

LFE

AU TO

DIGITAL PLUS

AUTO SURROUND

STREAM DIRECT
       PROLOGIC     x

ADV.SURROUND

STANDARD

SP    A B            SLEEP

DSD    PCM

DTS HD  ES  96/24

MSTR

S.RTRV     SOUND

UP MIX

MONO

dB

MULTI-ZONE

STEREO

TrueHD

TUNED  RDS

 PQLS    ALC        ATT

USB

TV

DVD

HDMI

DVR

BD

CD

TUNER

iPod

[ 2 ]

[ 3 ]

[ 4 ]

2

1

3

10

8

6

5

4

11

9

12

13

14

19

20

16

17

18

15

8

7

1  Индикаторы сигнала

Высвечиваются для обозначения текущего выбранного входного сигнала.

AUTO

 высвечивается, если

ресивер настроен на автоматический выбор входного сигнала (

стр.

55

).

2  Индикаторы формата программы

Высвечивается для обозначения каналов, куда поступают цифровые сигналы.

!

L/R

 – Левый передний/Правый передний канал

!

C

 – Центральный канал

!

SL/SR

 – Левый/Правый канал объемного звучания

!

LFE

 – Канал низкочастотных эффектов (индикаторы

((   ))

 высвечиваются, когда поступает сигнал

низкочастотных эффектов)

!

XL/XR

 – Два канала, помимо каналов выше

!

XC

 – Любой один канал, помимо каналов выше, монофонический канал объемного звучания или

флаг матричной кодировки

3  Индикаторы цифрового формата

Высвечиваются при обнаружении сигнала, закодированного в соответствующем формате.

!

DIGITAL

 – Высвечивается при декодировании Dolby

 Digital.

!

DIGITAL PLUS

 – Высвечивается при декодировании Dolby

 Digital Plus.

!

TrueHD

 – Высвечивается при декодировании Dolby

 TrueHD.

!

DTS

 – Высвечивается при декодировании DTS.

!

DTS HD

 – Высвечивается при декодировании DTS-HD.

!

96/24

 – Высвечивается при декодировании DTS 96/24.

!

DSD

 – Высвечивается во время воспроизведения сигналов DSD (Direct Stream Digital).

!

DSD PCM

 – Высвечиваются во время преобразования с DSD (Direct Stream Digital) на PCM.

!

PCM

 – Высвечивается во время воспроизведения сигналов PCM.

!

MSTR

 – Высвечивается во время воспроизведения сигналов DTS-HD Master Audio.

4

MULTI-ZONE

Высвечивается при включении функции MULTI-ZONE (

стр.

74

).

5

SOUND

Высвечивается при выборе функции

DIALOG E

 (Усиление диалога) или

TONE

 (управление тонально

-

стью) (

стр.

68

).

6  PQLS

Высвечивается при включении функции PQLS (

стр.

65

).

7

S.RTRV

Высвечивается при включении функции Автоматического восстановления звучания (

стр.

68

).

8  Индикаторы режима прослушивания

!

ALC

 – Высвечивается при выборе режима ALC (Автоматическое управление уровнем) (

стр.

53

).

!

AUTO SURROUND

 – Высвечивается при включении функции Автоматической настройки объемного

звучания (

стр.

53

).

!

STREAM DIRECT

 – Высвечивается при выборе режима Direct/Pure Direct (

стр.

54

).

!

ADV.SURROUND

 – Высвечивается при выборе одного из режимов Advanced Surround (

стр.

54

).

!

STANDARD

 – Высвечивается при включении одного из режимов Standard Surround (

стр.

53

).

9

 (

PHASE CONTROL

)

Высвечивается при включении режима Управления фазой (

стр.

55

).

10

ATT

Высвечивается при уменьшении уровня входного сигнала для ослабления искажения (

стр.

68

).

11  Индикаторы тюнера

!

TUNED

 – Высвечивается при приеме радиосигнала.

!

STEREO

 – Высвечивается при приеме стереосигнала в диапазоне FM в автоматическом стереофони

-

ческом режиме.

!

MONO

 – Высвечивается, когда монофонический режим установлен с помощью

MPX

.

!

RDS

 – Высвечивается при приеме трансляции RDS.

12

Высвечивается при приглушении звучания.

13  Уровень регулятора громкости

Отображает общий уровень громкости.

«

---

» обозначает минимальный уровень, и «

+12dB

» обозначает максимальный уровень.

14  Индикаторы функций входа

Высвечиваются для обозначения выбранной функции входа.

15  Индикаторы прокрутки

Высвечиваются, когда имеется больше параметров выбор при выполнении различных настроек.

16  Индикаторы громкоговорителей

Высвечивается для обозначения текущей акустической системы с использованием

OUT P.

 (

стр.

73

).

17

SLEEP

Высвечивается, когда ресивер находится в режиме ожидания (

стр.

75

).

18  Индикаторы формата матричного декодирования

!

PRO LOGIC IIx

 – Высвечивается для обозначения декодирования

 Pro Logic II /

 Pro Logic IIx

(

стр.

53

).

19  Символьный дисплей

Отображает различную информацию о системе.

20  Индикатор режима ДУ

Высвечивается для обозначения настройки режима ДУ ресивера. (Не отображается при установке на

1

.)

(

стр.

97

)
