Другие подключения

10

60

Ru

• Все системы громкоговорителей (кроме соединений

Second Zone (Вторая зона)

) выключены, если

подсоединены головные телефоны.

Подключение передних

громкоговорителей к двум

усилителям

При подключении громкоговорителей к двум усилителям

высокочастотный и низкочастотный динамики подключаются к

двум разным усилителям (в данном случае к разъемам

передних и задних громкоговорителей объемного звучания)

для повышения качества разделения звука. Для этого

используемые громкоговорители должны иметь возможность

подключения к двум усилителям (иметь отдельные разъемы

для высоких и низких частот), и повышение качества звучания

будет зависеть от типа используемых громкоговорителей.

1

Подсоедините громкоговорители в соответствии с

приведенными ниже указаниями.

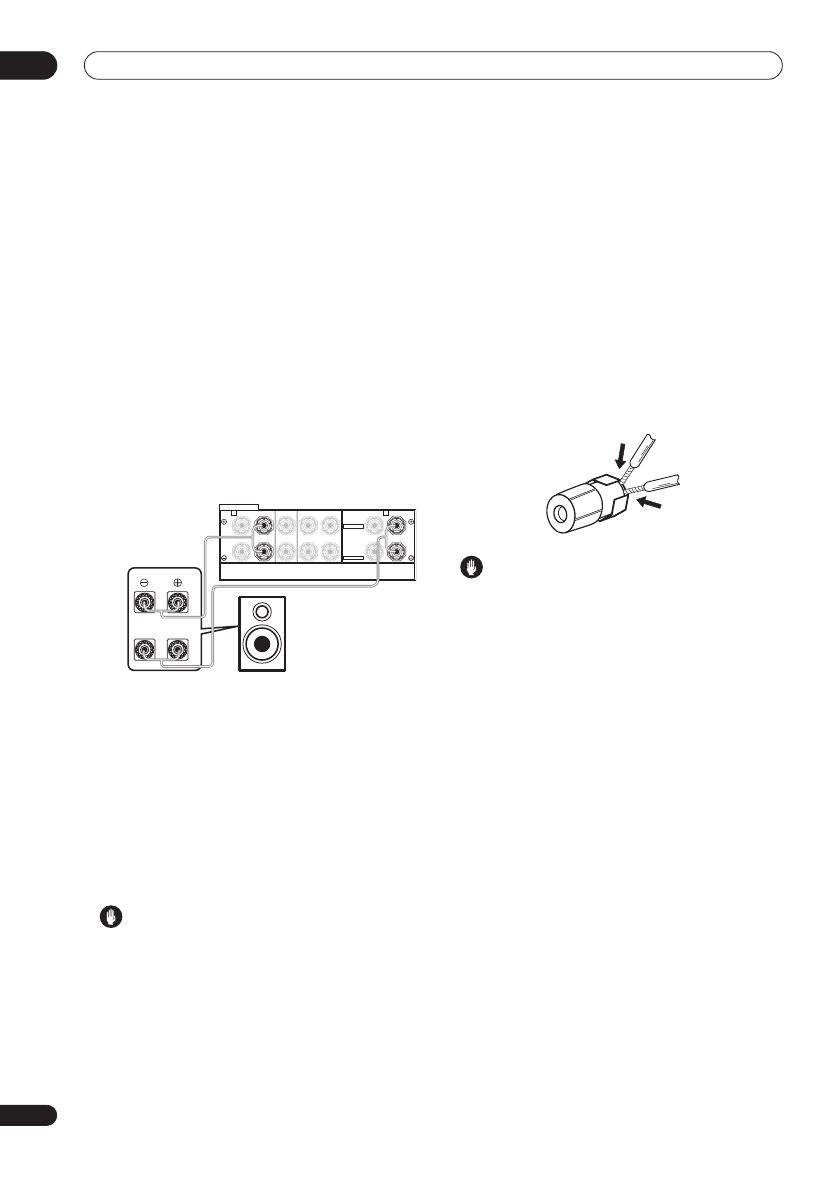

На схеме ниже показаны соединения при подключении двух

усилителей к переднему левому громкоговорителю.

Подключите правый громкоговоритель аналогичным образом.

Поскольку на разъемы переднего и заднего

громкоговорителей объемного звучания выводится один и тот

же аудиосигнал, не важно какой из наборов (передние или

задние объемного звучания) подключен к каким разъемам (

Hi

(высокочастотным)

 или

Low (низкочастотным)

)

громкоговорителя.

• Убедитесь в том, что подключение

+/–

 выполнено

правильно.

2

Выберите настройку Front Bi-Amp в меню Surr Back

System.

См. раздел

Настройка заднего громкоговорителя объемного

звучания

 на стр. 38 для получения информации об

использовании разъемов задних громкоговорителей

объемного звучания.

 Предупреждение

• Большинство громкоговорителей

Hi

(высокочастотными)

 и

Low (низкочастотными)

разъемами имеют две металлических пластины для

соединения

Hi (высокочастотных)

 и

Low

(низкочастотных)

 разъемов. При подключении двух

усилителей к громкоговорителям эти пластины

необходимо удалить во избежание серьезных

повреждений усилителя. Для получения дополнительной

информации см. руководство громкоговорителя.

• Если используемые громкоговорители имеют съемный

разделительный фильтр, убедитесь в том, что при

подключении двух усилителей он не снят. Это может

привести к повреждению громкоговорителей.

Подключение громкоговорителей к

двум усилителям

Смысл подключения к двум усилителям практически тот же,

что и двухпроводное подключение, но, кроме того, помехи

внутри проводов удается уменьшить для обеспечения более

качественного звучания. В то же время, для этого в

используемых громкоговорителях должна быть

предусмотрена возможность двухпроводного подключения

(наличие отдельных разъемов для подключения высоких и

низких частот). При двухпроводном подключении убедитесь в

том, в

Настройка заднего громкоговорителя объемного

звучания

 на стр. 38 выбраны параметры

Normal (SB)

 или

Second Zone (Вторая зона)

.

•

Для двухпроводного подключения

громкоговорителя подсоедините два кабеля

громкоговорителя к разъему громкоговорителя на

ресивере.

 Предупреждение

• Убедитесь в том, что при двухпроводном подключении

используются параллельные (а не последовательные, что

бывает довольно редко) соединения.

• Не подключайте различные громкоговорители к одному и

тому же разъему таким образом.

SPEAKERS

A

B

R

L

R

L

R

L

(Single)

F R O N T

CENTER

S U R R O U N D

S U R R O U N D   B A C K   /

SELECTABLE

SELECTABLE

Hi

Lo

Передний левый

громкоговоритель
