Подключение цифровых аудиокомпонентов

Наиболее удобным способом подключения ресивера для объемного звучания (истичники Dolby Digital и DTS) является

использование цифрового входа. Для этого можно применить коаксиальное или оптическое соединение (выполнять оба

соединения нет необходимости). Соединения обоих типов обеспечивают одинаковое качество, но поскольку некоторые цифровые

компоненты имеют только один цифровой разъем, нужно лишь подобрать соответствующий ему (например, коаксиальный выход

компонента и коаксиальный вход ресивера). Данный ресивер имеет четыре цифровых входа (два коаксиальных и два оптических

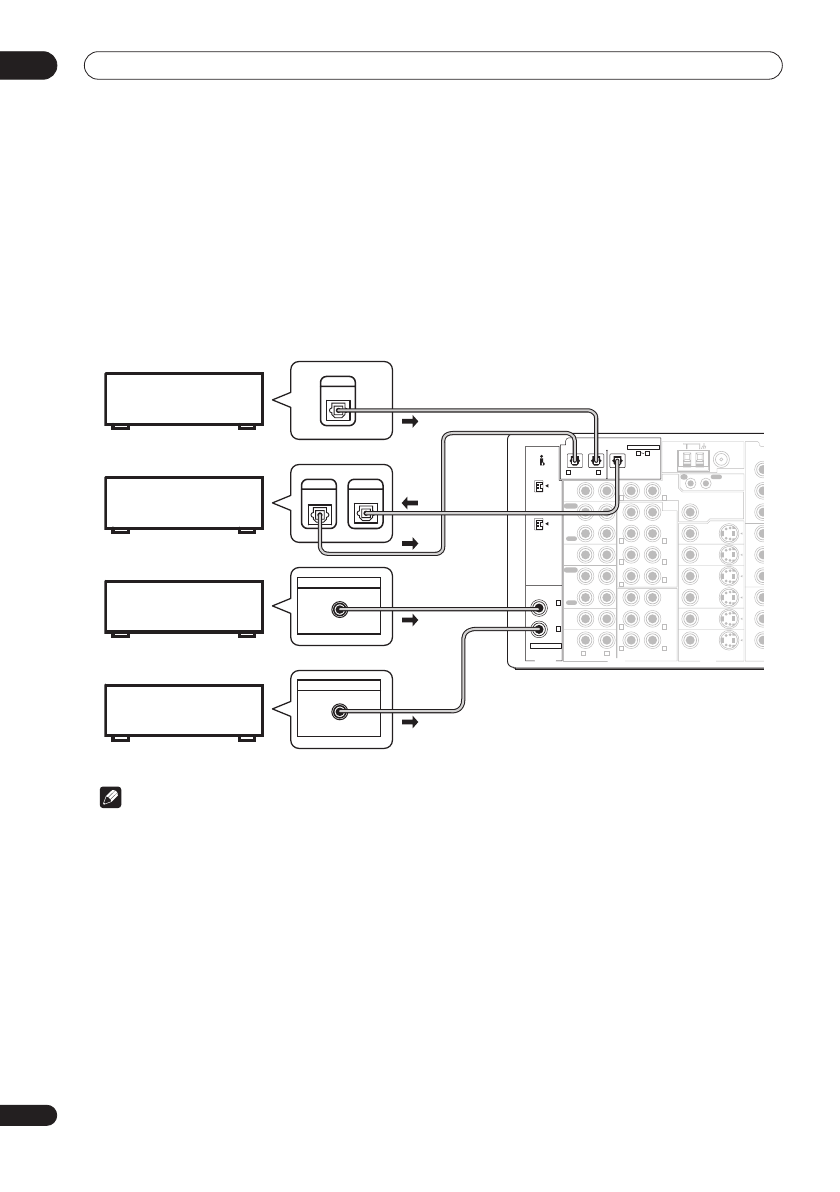

входа) на задней панели. Подключите цифровой компонент, как показано ниже.
Ресивер оснащен одним гнездом цифрового выхода, помеченным надписью

DIGITAL OUT

. Если соединить его с оптическим

входом цифрового устройства для записи (например, MD, DAT или CD-R), можно будет выполнять непосредственную цифровую

запись на этом устройстве.
При подключении оборудования обязательно отключайте питание и отсоединяйте кабель питания от электророзетки.

• Стрелки указывают направление сигнала.

Учтите, что на рисунке выше изображена модель VSX-2014i, однако подключение модели VSX-1014 аналогично.

 Примечание

• Если цифровые подключения отличаются от стандартных установок, для назначения гнезд для соответствующего(их)

компонента(ов) следует обратиться к разделу

Меню назначения входов

 на стр. 67.

• Если используется проигрыватель, поддерживающий форматы DVD-Audio или SACD, см. раздел

Подключение

многоканальных аналоговых компонентов

 на стр. 17.
