Краткое руководство

02

8

Ru

Глава 2:

Краткое руководство

Ознакомление с системой домашнего кинотеатра

Возможно, для прослушивания музыки вы привыкли использовать стереоаппаратуру, но системы домашних кинотеатров

обеспечивают более эффектное воспроизведение звукового материала (например, объемное звучание).
С помощью домашнего кинотеатра эффект объемного звучания создается путем использования нескольких звуковых дорожек,

при этом создается впечатление, что вы находитесь в центре событий или в концертном зале. Качество объемного звучания,

воспроизводимого с помощью системы домашнего кинотеатра, зависит не только от того, какие громкоговорители установлены

в помещении, но также от источника и настройки звука ресивера.
Благодаря своему размеру, качеству и простоте использования, формат DVD-Video стал основным исходным материалом для

домашних кинотеатров. В зависимости от используемой системы DVD с одного диска можно получать до семи различных

звуковых дорожек, сигналы которых выводятся на разные громкоговорители. Благодаря этому, создается эффект объемного

звучания и ощущение “присутствия”.
В зависимости от настройки громкоговорителей ресивер автоматически декодирует сигналы с дисков DVD-Video в формате Dolby

Digital, DTS или Dolby Surround. В большинстве случаев нет необходимости вносить какие-либо изменения для создания

реалистичного эффекта объемного звучания. Другие функции (такие как воспроизведение диска CD с многоканальным

объемным звуком) описаны в разделе

Прослушивание системы

 на стр. 30.

Прослушивание в режиме объемного звучания

Конструкция ресивера позволяет легко и быстро производить настройку объемного звучания с помощью следующего краткого

руководства по быстрой установке. В большинстве случаев для всех параметров можно оставить значения по умолчанию.

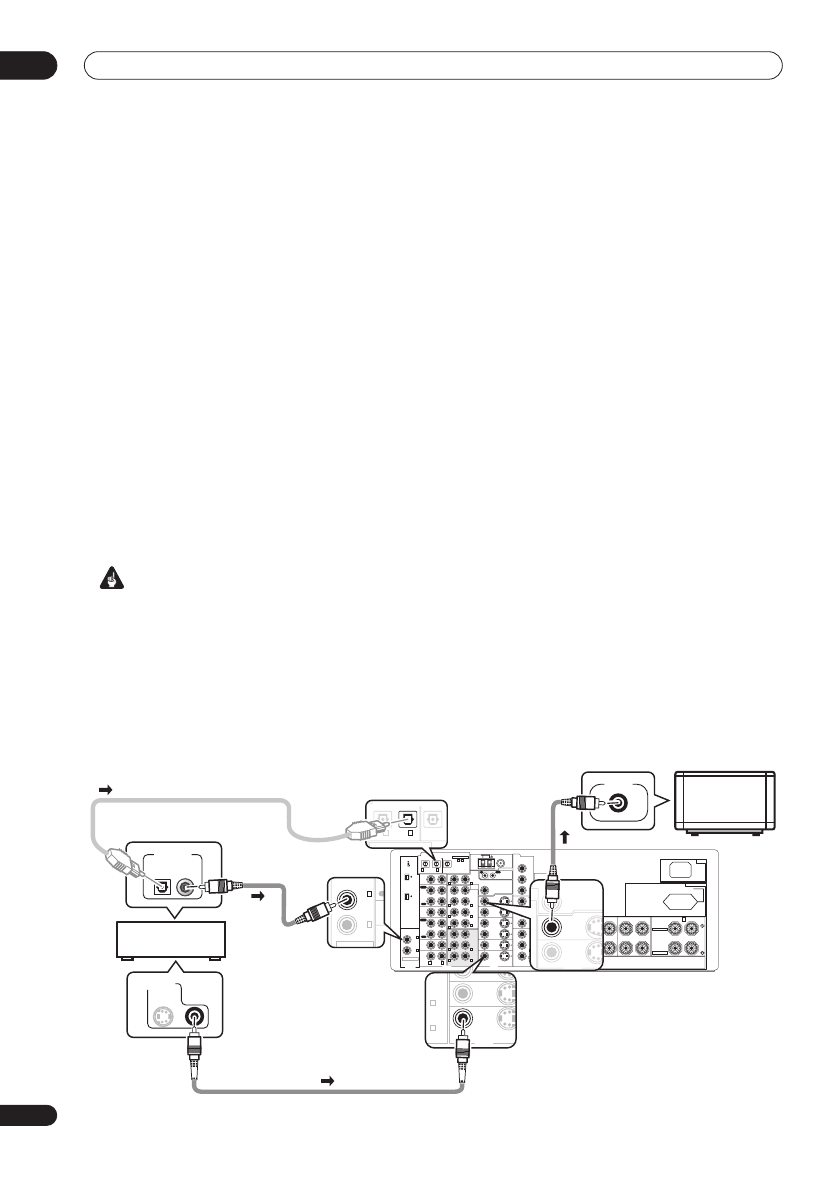

Учтите,

что на рисунке ниже изображена модель VSX-2014i, однако подключение модели VSX-1014 аналогично.

 Внимание

• Перед выполнением или изменением схем подключения обязательно отсоедините кабель питания от

электророзетки.

1

Подключите проигрыватель DVD.

Для прослушивания объемного звучания потребуется цифровое соединение для подключения проигрывателя DVD к ресиверу.

Для этого можно использовать коаксиальное (рекомендуется) или оптическое соединение (выполнять оба соединения нет

необходимости). При подключении с помощью оптического кабеля, чтобы назначить оптический вход для

DVD

, см. раздел

Меню

назначения входов

 на стр. 67.

Для подключения видеовыхода проигрывателя DVD к ресиверу подключите видеокабель к соответствующим гнездам, как

показано ниже.

2

Подключите телевизор.

Для подключения ресивера к телевизору подключите видеокабель к соответствующим гнездам, как показано ниже.

ASSIGNABLE

CD

      IN

IN

IN

IN

IN

IN

OUT

OUT

CD-R/
TAPE/MD

VIDEO1

DVR /
VCR

D V D /

L D

T V /

SAT

OUT

PRE

OUT

CEN-
    TER

CEN-
    TER

SUR-

ROUND

SUR-

ROUND

SUR-

ROUND

BACK

(Single)

FRONT

FRONT

SUB W.

SUB W.

MULTI CH IN

CONTROL

MULTI-ROOM & SOURCE

MONITOR

MONITOR

VIDEO1

DVR /
VCR

T V /

S A T

DVD/

LD

IN

IN

IN

VIDEO

COMPONENT

ASSIGNABLE

MULTI-

ROOM &

SOURCE

AUDIO

VIDEO

S - VIDEO

RS - 232C

IN

IN

OUT

OUT

O U T

ANTENNA

AM LOOP

FM UNBAL  75

Ω

MONITOR OUT

12V

TRIGGER

Y

Y

P

B

P

R

P

B

P

R

Y

P

B

P

R

1

2

2

IN 1

R

L

R

L

R

L

R

R

L

L

R

R

L

L

PLAY

PLAY

REC

OUT

REC

IN

OUT

I R

IN

VIDEO

(DC OUT12V/
  100mA MAX)

ASSIGNABLE

S400

S400

IN

(DVD/
LD)

IN

(CD)

DIGITAL

IN     (CD-R/

TAPE/MD)

IN

OUT

DIGITAL

(TV/SAT)

4

3

2

1

1

4

SPEAKERS

AC IN

A

B

R

L

R

L

R

L

(Single)

F R O N T

CENTER

S U R R O U N D

S U R R O U N D   B A C K   /

SELECTABLE

SELECTABLE

SWITCHED 100 W  MAX

AC OUTLET

SUR-

ROUND

FRONT

VCR

T V /

S A T

DVD/

LD

IN

VIDEO

VIDEO

S - VIDEO

IN

OUT

L

L

ASSIGNABLE

PRE

OUT

CEN-
    TER

SUR-

ROUND

FRONT

MULTI-ROOM & SOURCE

MONITOR

MONITOR

VIDEO1

IN

OUT

O U T

IN

R/ TAPE/MD)

IN

OUT

(TV/SAT)

2

1

S

IN

(DVD/
LD)

IN

(CD)

IN

OUT

D V D /

L D

T V /

SAT

4

3

REC

DIGITAL OUT

VIDEO OUT

VIDEO IN

Оптический кабель

Проигрыватель

DVD

Телевизор

Коаксиальный

кабель

Видеокабель

Видеокабель
