Подключение

03

21

Ru

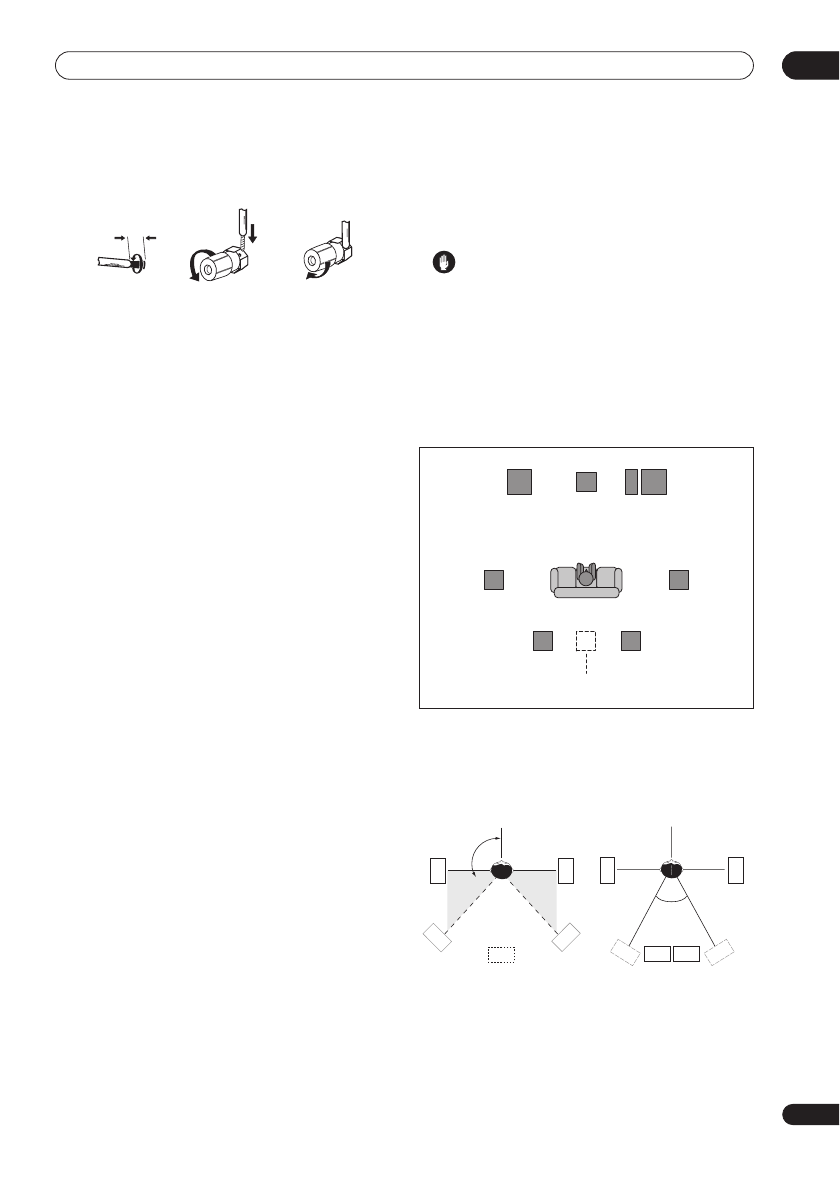

Контакты громкоговорителей

1

Скрутите оголенные жилы провода.

2

Ослабьте зажим контакта громкоговорителя и

вставьте оголенный провод.

Оголенные концы провода громкоговорителя должны быть

обязательно скручены и вставлены в контакт

громкоговорителя до конца. Для подключения

громкоговорителей к ресиверу используйте провод хорошего

качества.

3

Зажмите контакт.

Советы по расположению
громкоговорителей

Обычно при изготовлении громкоговорителей учитывается их

предстоящее расположение. Одни предназначены для

напольного размещения, наилучшее звучание других

достигается их расположением на стойках. Некоторые следует

располагать у стен, другие - на расстоянии от них.

Приведенные здесь рекомендации предназначены для

получения наилучшего качества звучания громкоговорителей,

однако, для максимального использования возможностей

громкоговорителей следует выполнять указания по

расположению, приведенные их изготовителем.

• Расположите передние левый и правый громкоговорители

на одинаковом расстоянии от телевизора.

• В случае расположения громкоговорителей около

телевизора рекомендуется использовать

громкоговорители магнитозащищенного типа, чтобы

избежать возможных помех, таких как изменение цвета

изображения при включении телевизора. Если

громкоговорителей магнитозащищенного типа нет и на

экране телевизора заметно искажение цветов, отодвиньте

громкоговорители от телевизора.

• Если используется центральный громкоговоритель,

разместите передние громкоговорители под большим

углом. Если нет – под меньшим углом.

• Расположите центральный громкоговоритель под

телевизором или над ним, чтобы звук центрального

канала исходил от экрана телевизора. Убедитесь также в

том, что центральный громкоговоритель не пересекает

линию, образованную выступающими краями левого и

правого громкоговорителей.

• Лучше всего поверните громкоговорители в направлении

точки прослушивания. Угол зависит от размера

помещения. Для более просторных помещений

используйте меньший угол.

• Громкоговорители объемного звучания и задние

громкоговорители объемного звучания следует

размещать на высоте 60 – 90 см над ухом слушателя и

слегка наклонять вниз. Убедитесь в том, что

громкоговорители не направлены навстречу друг другу.

При воспроизведении дисков DVD-Audio

громкоговорители должны быть расположены сзади

ближе к слушателю, чем при воспроизведении в режиме

домашнего кинотеатра.

• Для получения наилучшего качества объемного звучания

установите громкоговорители, как показано ниже. Для

предотвращения несчастных случаев и улучшения

качества звучания выполняйте надежную установку всех

громкоговорителей.

 Предупреждение

• Если центральный громкоговоритель размещен над

телевизором, обязательно закрепите его с помощью

специального материала или любым другим

подходящим способом, чтобы избежать травмы или

повреждений в результате падения громкоговорителя с

телевизора, вызванного внешними сотрясениями,

например землетрясением.

Установка громкоговорителей: вид сверху

Вы можете обратиться к схеме установки громкоговорителей

объемного звучания на стр. 10.

На схемах ниже показаны рекомендуемые варианты

размещения громкоговорителей объемного звучания и задних

громкоговорителей объемного звучания. На первой схеме

(

рис. А

) показано размещение с одним подключенным задним

громкоговорителем объемного звучания (или без него). На

второй схеме (

рис. Б

) показано размещение с двумя задними

громкоговорителями объемного звучания.

• Если используются два задних громкоговорителя

объемного звучания, THX рекомендует разместить их на

одинаковом расстоянии от точки прослушивания.

 10мм

1

2

3

Передний

левый

Передний

правый

Центральный

Низкочастотный

громкоговоритель

Левый

громкоговоритель

Правый

громкоговоритель

Положение для прослушивания

Одиночный задний громкоговоритель

объемного звучания

Левый задний

громкоговоритель

объемного звучания

Правый задний

громкоговоритель

объемного звучания

90

°

~120

°

рис. A

рис. Б

LS (ЛО)

LS (ЛО)

RS (ПО)

RS (ПО)

SB (ЗО)

LS (ЛО)

RS (ПО)

0

°

~60

°

SBL

(ЛЗО)

SBL

(ЛЗО)

SBR

(ПЗО)

SBR

(ПЗО)
