Подключение

03

15

Ru

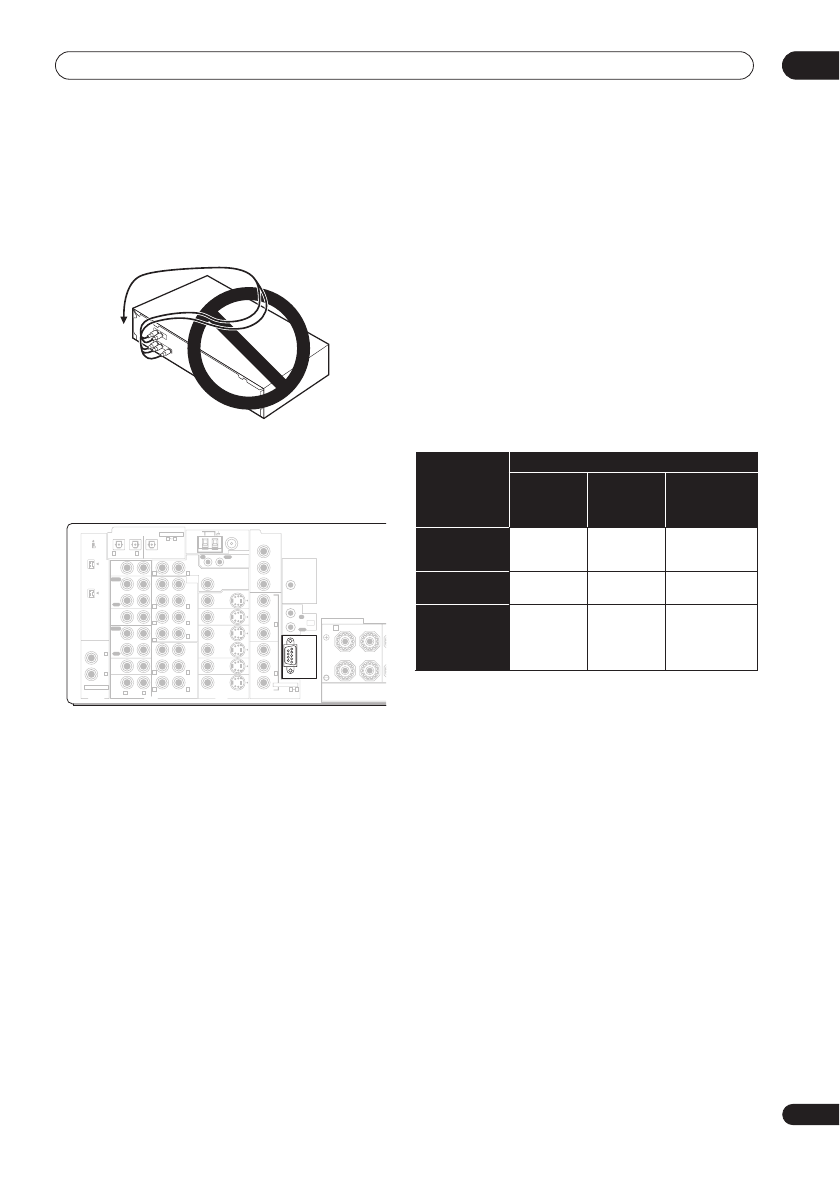

При подсоединении кабелей

Будьте внимательны, не располагайте кабели так, чтобы они

проходили поверх или вокруг устройства. Если кабели

расположены поверх устройства, магнитное поле,

создаваемое трансформаторами этого устройства, может

вызвать помехи в громкоговорителях.

О выходном разъеме RS-232C

Только модель VSX-2014i

Выходной разъем RS-232C, расположенный на передней

панели, предназначен для модернизации в будущем.

О преобразователе видеосигнала

Только модель VSX-2014i

Преобразователь видеосигнала позволяет подключение

различных источников видео с использованием композитного,

S-Video или компонентного видеокабеля, и сигнал выводится

через все разъемы

MONITOR OUT (ВЫХОД МОНИТОРА)

.

Единственным исключением является вход компонентного

видео, которое выводится только через выход компонентного

видео. Поэтому, если необходимо подключить какой-либо

источник при помощи компонентного видео, телевизор также

следует подключать при помощи компонентного видео. Если к

одной и той же функции входа подключены различные

видеокомпоненты, преобразователь задает приоритет

компонентному, S-video, а затем композитному видеокабелю

(в данной последовательности).
В следующей таблице показано, в каких случаях видеосигнал

преобразуется из различных входов видео (левый столбец)

для вывода на разъемы

MONITOR OUT (ВЫХОД

МОНИТОРА)

 (верхняя строка):

• Маркировка

 вверху указывает на то, что вход

компонентного видео для вывода сигнала должен быть

назначен (для получения подробной информации об этом

см. раздел

Назначение входов компонентного видео

 на

стр. 68).

• Однако, при записи видеоисточников будет невозможна

запись источников, подключенных ко входам

компонентного видео. Источники композитного видео и S-

Video должны быть подключены при помощи того же типа

кабеля, который используется для подключения

рекордера к ресиверу.

• Учтите также, что эта функция доступна только для

сигналов формата PAL. Для сигнала формата NTSC

убедитесь в том, что для подключения видеокомпонентов

и монитора используется тот же тип кабеля.

ASSIGNABLE

CD

      IN

IN

IN

IN

IN

IN

OUT

OUT

CD-R/
TAPE/MD

VIDEO1

DVR /
VCR

D V D /

L D

T V /

SAT

OUT

PRE

OUT

CEN-
    TER

CEN-
    TER

SUR-

ROUND

SUR-

ROUND

SUR-

ROUND

BACK

(Single)

FRONT

FRONT

SUB W.

SUB W.

MULTI CH IN

CONTROL

MULTI-ROOM & SOURCE

MONITOR

MONITOR

VIDEO1

DVR /
VCR

T V /

S A T

DVD/

LD

IN

IN

IN

VIDEO

COMPONENT

ASSIGNABLE

MULTI-

ROOM &

SOURCE

AUDIO

VIDEO

S - VIDEO

RS - 232C

IN

IN

OUT

OUT

O U T

ANTENNA

AM LOOP

FM UNBAL  75

Ω

MONITOR OUT

12V

TRIGGER

Y

Y

P

B

P

R

P

B

P

R

Y

P

B

P

R

1

2

2

IN 1

R

L

R

L

R

L

R

R

L

L

R

R

L

L

PLAY

PLAY

REC

OUT

REC

IN

OUT

I R

IN

VIDEO

(DC OUT12V/
  100mA MAX)

ASSIGNABLE

S400

S400

IN

(DVD/
LD)

IN

(CD)

DIGITAL

IN     (CD-R/

TAPE/MD)

IN

OUT

DIGITAL

(TV/SAT)

4

3

2

1

1

4

SPEAKERS

A R

L

F R O N T

C

Видеоразъем

MONITOR OUT (ВЫХОД МОНИТОРА)

VIDEO (ВИДЕО)

(композитный)

S-VIDEO

COMPONENT

VIDEO

(КОМПОНЕНТНОЕ

ВИДЕО)

VIDEO IN

(ВХОД ВИДЕО)

(композитный)

S-VIDEO IN

(ВХОД S-VIDEO)

COMPONENT

VIDEO IN

(ВХОД

КОМПОНЕНТНОГО

ВИДЕО)
