Другие подключения

10

61

Ru

Подключение дополнительных

усилителей

Мощности данного ресивера более, чем достаточно для

любого домашнего применения, но имеется возможность

подключения дополнительных усилителей к каждому каналу

системы при помощи выходов предварительного усилителя.

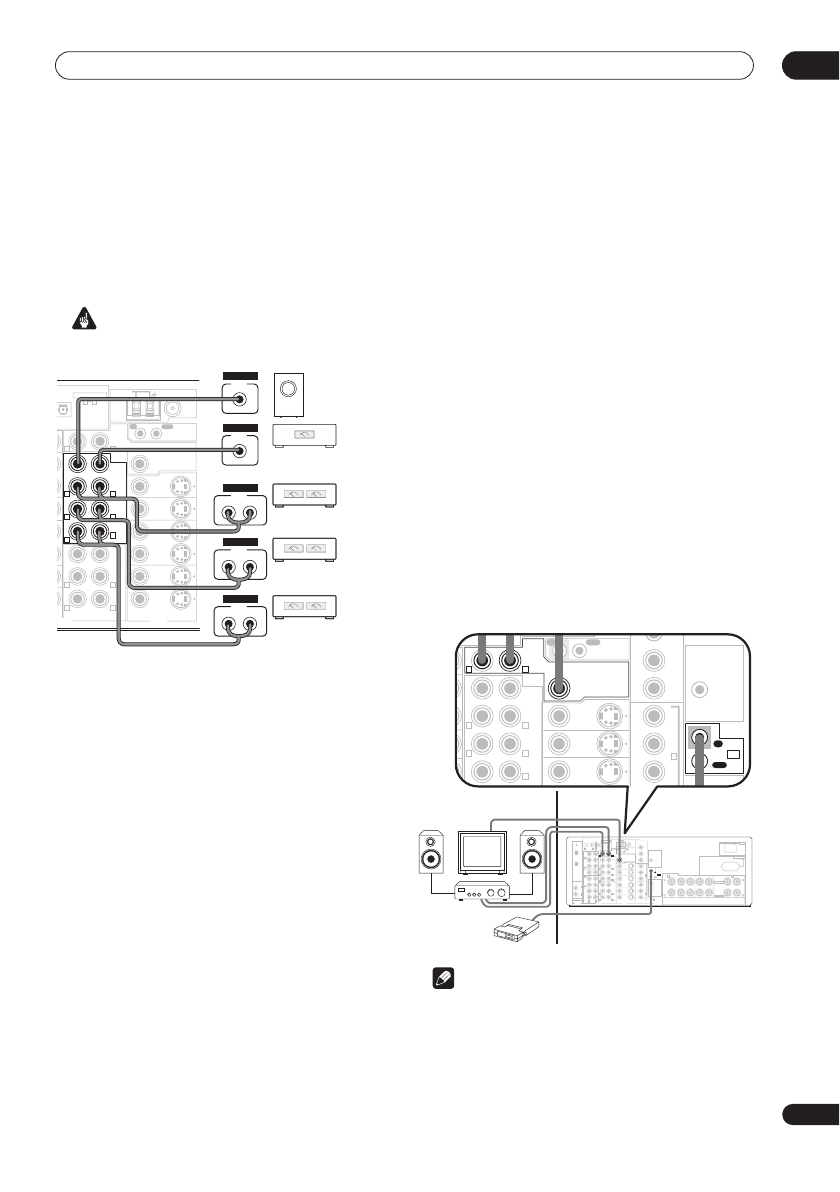

Для подключения усилителей выполните соединения,

показанные ниже.

 Внимание

• Перед выполнением или изменением схем подсоединения

отключите кабель питания от розетки переменного тока.

• Можно использовать дополнительный усилитель как на

выходе предварительного усилителя заднего канала

объемного звучания, так и на отдельном

громкоговорителе. В этом случае подсоедините усилитель

только к левому (

L (Single)

) разъему.

• Звук, поступающий через разъемы заднего канала

объемного звучания будут зависеть от его конфигурации,

описанной в разделе

Настройка заднего

громкоговорителя объемного звучания

 на стр. 38.

• Чтобы был слышен только усиленный звук, установите

систему громкоговорителей в положение

OFF (ВЫКЛ.)

или просто отсоедините все громкоговорители,

подключенные непосредственно к ресиверу.

• Если низкочастотный громкоговоритель не используется,

выберите для параметра настройки громкоговорителей

значение “большой” (см. раздел

Speaker Setting

(Настройка громкоговорителей)

 на стр. 44).

Прослушивание в режиме Multi Room

Только модель VSX-2014i

При возможном использовании вместе с ИК-датчиком

(например, блок Niles или Xantech), данный ресивер может

обслуживать две независимых системы громкоговорителей в

разных комнатах. В двух комнатах одновременно могут

воспроизводиться различные источники или при

необходимости один и тот же источник. Основное и смежное

помещение имеют независимое питание (основное

помещение можно отключить, а смежное оставить

включенным) и для управления системой в смежном

помещении можно использовать пульт дистанционного

управления данного устройства. Может понадобиться указать

настройки громкости и тип ИК-датчика согласно указаниям

раздела

Multi Room Setup (Прослушивание в режиме Multi

Room)

 на стр. 71.

Подключение при использовании в
нескольких помещениях

Можно осуществить подключение в смежном помещении при

наличии отдельного усилителя, телевизора,

громкоговорителей и ИК-датчика.

1

Подсоедините ИК-датчик к разъему MULTIROOM &

SOURCE IR IN в задней части данного ресивера.
2

Подключите отдельный усилитель к разъемам

MULTIROOM & SOURCE OUT, а телевизор – к разъемам

MULTI-ROOM & SOURCE MONITOR OUT, размещенные в

задней части данного ресивера.

Необходимо подключить пару громкоговорителей к усилителю

смежного помещения, как показано на схеме ниже.

 Примечание

• Даже если у вас нет ИК-датчика, можно осуществить

подключение в нескольких помещениях и использовать

для управления системой в смежном помещении

переднюю панель.

OUT

PRE

OUT

CEN-
    TER

CEN-
    TER

SUR-

ROUND

SUR-

ROUND

SUR-

ROUND

BACK

(Single)

FRONT

FRONT

SUB W.

SUB W.

MULTI CH IN

CONTROL

MULTI-ROOM & SOURCE

MONITOR

MONITOR

VIDEO1

DVR /
VCR

T V /

S A T

DVD/

LD

IN

IN

IN

VIDEO

AUDIO

VIDEO

S - VIDEO

IN

OUT

OUT

O U T

ANTENNA

AM LOOP

FM UNBAL  75

Ω

R

L

R

L

R

L

R

R

L

L

R

L

OUT

IN

ASSIGNABLE

OUT

DIGITAL

1

4

Активный

низкочастотный

громкоговоритель

Усилитель центрального

канала (моно)

INPUT

L

R

ANALOG

INPUT

L

R

ANALOG

INPUT

L

R

ANALOG

INPUT

ANALOG

INPUT

ANALOG

Усилитель

переднего канала

Усилитель канала

объемного звучания

Усилитель заднего канала

объемного звучания

ASSIGNABLE

CD

      IN

IN

IN

IN

IN

IN

OUT

OUT

CD-R/
TAPE/MD

VIDEO1

DVR /
VCR

D V D /

L D

T V /

SAT

OUT

PRE

OUT

CEN-
    TER

CEN-
    TER

SUR-

ROUND

SUR-

ROUND

SUR-

ROUND

BACK

(Single)

FRONT

FRONT

SUB W.

SUB W.

MULTI CH IN

CONTROL

MULTI-ROOM & SOURCE

MONITOR

MONITOR

VIDEO1

DVR /
VCR

T V /

S A T

DVD/

LD

IN

IN

IN

VIDEO

COMPONENT

ASSIGNABLE

MULTI-

ROOM &

SOURCE

AUDIO

VIDEO

S - VIDEO

RS - 232C

IN

IN

OUT

OUT

O U T

ANTENNA

AM LOOP

FM UNBAL  75

Ω

MONITOR OUT

12V

TRIGGER

Y

Y

P

B

P

R

P

B

P

R

Y

P

B

P

R

1

2

2

IN 1

R

L

R

L

R

L

R

R

L

L

R

R

L

L

PLAY

PLAY

REC

OUT

REC

IN

OUT

I R

IN

VIDEO

(DC OUT12V/
  100mA MAX)

ASSIGNABLE

S400

S400

IN

(DVD/
LD)

IN

(CD)

DIGITAL

IN     (CD-R/

TAPE/MD)

IN

OUT

DIGITAL

(TV/SAT)

4

3

2

1

1

4

SPEAKERS

AC IN

A

B

R

L

R

L

R

L

(Single)

F R O N T

CENTER

S U R R O U N D

S U R R O U N D   B A C K   /

SELECTABLE

SELECTABLE

SWITCHED 100 W  MAX

AC OUTLET

Смежное

помещение

ИК-датчик

Этот ресивер

Отдельный

усилитель

Основное

помещение

OUT

PRE

OUT

CEN-
    TER

SUR-

ROUND

SUR-

ROUND

BACK

FRONT

SUB W.

CONTROL

MULTI-ROOM & SOURCE

MONITOR

MONITOR

VIDEO1

IN

IN

MULTI-

ROOM &

SOURCE

OUT

O U T

ANTENNA

12V

TRIGGER

Y

Y

P

B

P

R

P

B

P

R

IN 1

R

L

R

L

R

L

L

OUT

IN

OUT

I R

IN

(DC OUT12V/
  100mA MAX)
