Подключение

03

20

Ru

Подсоединение громкоговорителей

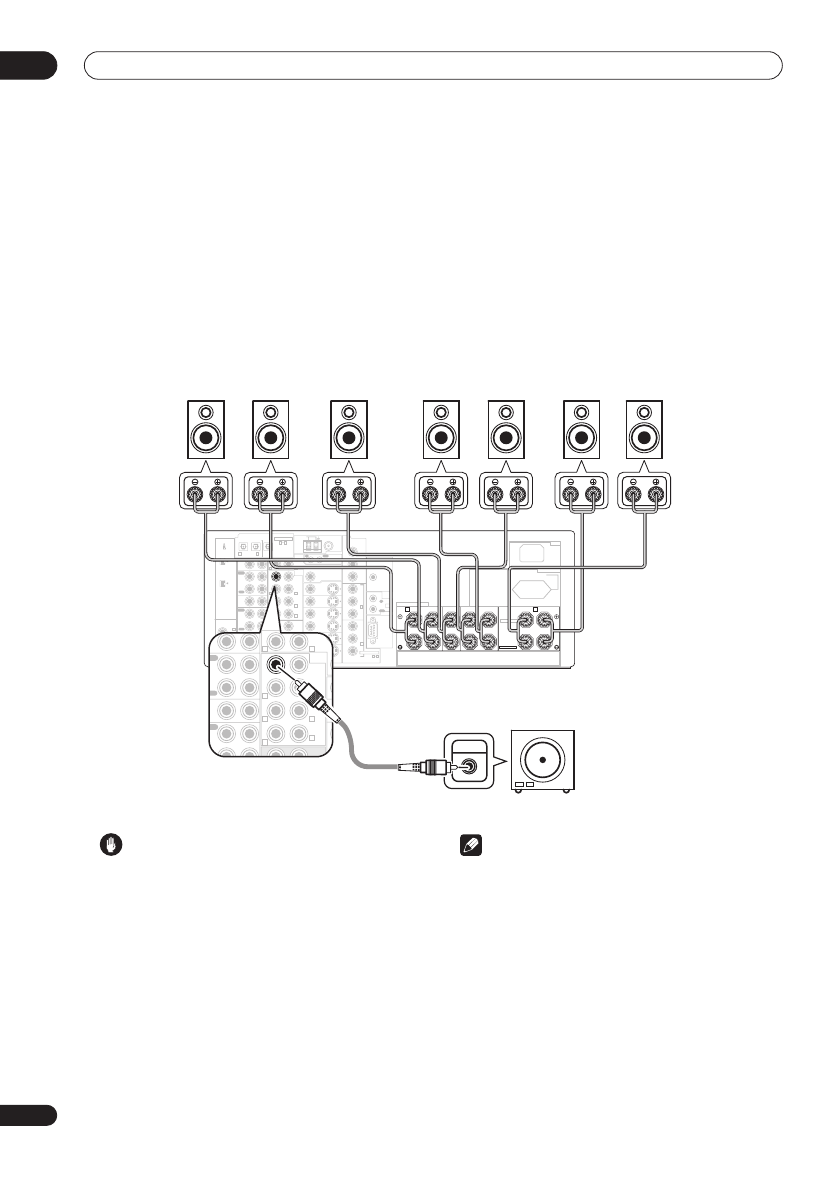

Ниже показана полная схема установки восьми громкоговорителей (включая низкочастотный громкоговоритель), но для каждого

конкретного помещения план установки может быть другим. Подключите имеющиеся громкоговорители, как показано ниже.

Ресивер будет работать при подключении только двух стереофонических громкоговорителей (на схеме - передние

громкоговорители), но рекомендуется подключать не менее трех громкоговорителей, а для получения объемного звучания лучше

использовать полную схему. Если низкочастотный громкоговоритель не используется, выберите для параметра настройки

громкоговорителей значение “большой” (см. раздел

Speaker Setting (Настройка громкоговорителей)

 на стр. 44).

Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый громкоговоритель - к левому. Также убедитесь,

что положительный и отрицательный (

+/–

) разъемы ресивера совпадают с соответствующими разъемами громкоговорителей.

• Можно использовать громкоговорители с номинальным сопротивлением от 6 до 16

Ω

 (если предполагается использование

громкоговорителей с сопротивлением

менее

 8

Ω

, см. раздел

Изменение сопротивления громкоговорителей

 на стр. 81).

Подключайте устройство к электросети только после подключения всех разъемов.

Учтите, что на рисунке выше изображена модель VSX-2014i, однако подключение модели VSX-1014 аналогично.

 Предупреждение

• Если система

ВКЛЮЧЕНА

, прикосновение к контактам

громкоговорителей ОПАСНО. Во избежание опасности

поражения электрическим током при подключении или

отключении кабелей громкоговорителей отсоединяйте

кабель питания, прежде чем прикасаться к любым

неизолированным деталям.

• Убедитесь в том, что оголенные жилы акустического

кабеля не касаются задней панели, когда устройство

включено. Питание может отключиться в качестве меры

предосторожности.

 Примечание

• Если используется один задний громкоговоритель

объемного звучания, подключите его к левому разъему

объемного звучания (

Single (одиночный)

).

• Если Вы планируете подключить передние

громкоговорители к двум усилителям или установить

отдельную систему громкоговорителей в другой комнате,

прочтите раздел

Настройка заднего громкоговорителя

объемного звучания

 на стр. 38 и убедитесь в том, что

громкоговорители подключены соответствующим

образом (их подключение описано в разделе

Другие

подключения

 на стр. 59).

• При использовании низкочастотного громкоговорителя,

сертифицированного THX, используйте разъем

THX

INPUT (ВХОД THX)

 на низкочастотном громкоговорителе

(если он имеет такой разъем) или установите

переключатель фильтра на низкочастотном

громкоговорителе в положение

THX

.

ASSIGNABLE

CD

      IN

IN

IN

IN

IN

IN

OUT

OUT

CD-R/
TAPE/MD

VIDEO1

DVR /
VCR

D V D /

L D

T V /

SAT

OUT

PRE

OUT

CEN-
    TER

CEN-
    TER

SUR-

ROUND

SUR-

ROUND

SUR-

ROUND

BACK

(Single)

FRONT

FRONT

SUB W.

SUB W.

MULTI CH IN

CONTROL

MULTI-ROOM & SOURCE

MONITOR

MONITOR

VIDEO1

DVR /
VCR

T V /

S A T

DVD/

LD

IN

IN

IN

VIDEO

COMPONENT

ASSIGNABLE

MULTI-

ROOM &

SOURCE

AUDIO

VIDEO

S - VIDEO

RS - 232C

IN

IN

OUT

OUT

O U T

ANTENNA

AM LOOP

FM UNBAL  75

Ω

MONITOR OUT

12V

TRIGGER

Y

Y

P

B

P

R

P

B

P

R

Y

P

B

P

R

1

2

2

IN 1

R

L

R

L

R

L

R

R

L

L

R

R

L

L

PLAY

PLAY

REC

OUT

REC

IN

OUT

I R

IN

VIDEO

(DC OUT12V/
  100mA MAX)

ASSIGNABLE

S400

S400

IN

(DVD/
LD)

IN

(CD)

DIGITAL

IN     (CD-R/

TAPE/MD)

IN

OUT

DIGITAL

(TV/SAT)

4

3

2

1

1

4

SPEAKERS

AC IN

A

B

R

L

R

L

R

L

(Single)

F R O N T

CENTER

S U R R O U N D

S U R R O U N D   B A C K   /

SELECTABLE

SELECTABLE

SWITCHED 100 W  MAX

AC OUTLET

OUT

OUT

D-R/

APE/MD

DEO1

VR /
CR

PRE

OUT

CEN-
    TER

CEN-

SUR-

ROUND

SUR-

ROUND

BACK

(Single)

FRONT

SUB W.

M

R

L

R

L

R

L

R

L

LAY

LAY

REC

INPUT

SBL (ЛЗО) SBR (ПЗО)

Задние громкоговорители

объемного звучания

Передние

громкоговорители

Активный низкочастотный

громкоговоритель

SW (НЧ)

Центральный

громкоговоритель

Громкоговорители

объемного звучания

L (Л)

R (П)

C (Ц)

LS (ЛО)

RS (ПО)
