Органы управления и индикаторы

04

24

Ru

1

Регулятор MULTI JOG

Используйте регулятор

MULTI JOG

 для выбора различных

настроек и параметров меню.

2



 STANDBY/ON (ОЖИДАНИЕ/ВКЛ.)

Используется для включения ресивера или его переключения

в режим ожидания.

3

LISTENING MODE SELECT (ВЫБОР РЕЖИМА

ПРОСЛУШИВАНИЯ)

Используется вместе с регулятором

MULTI JOG

 для выбора

различных режимов прослушивания ( стр. 30).

4

ENTER (ВВОД)

5

Символьный дисплей

См. раздел

Дисплей

 на стр. 25.

6

Датчик дистанционного управления

Получает сигналы от пульта дистанционного управления.

7

Индикатор i.LINK

(только модель VSX-2014i)

Загорается при выборе аудиокомпонента с интерфейсом

i.LINK (стр. 63).

8

Индикатор MCACC

Загорается, если включен эквалайзер акустической

калибровки (стр. 33) (эквалайзер акустической калибровки

автоматически устанавливается в режим

ALL CH ADJUST

после установки MCACC (стр. 11) или после завершения

автоматической установки эквалайзера ( стр. 41)).

9

Кнопки выбор входа

Нажмите одну из этих кнопок для выбора источника сигнала.

10 Регулятор MASTER VOLUME (РЕГУЛЯТОР

ГРОМКОСТИ)

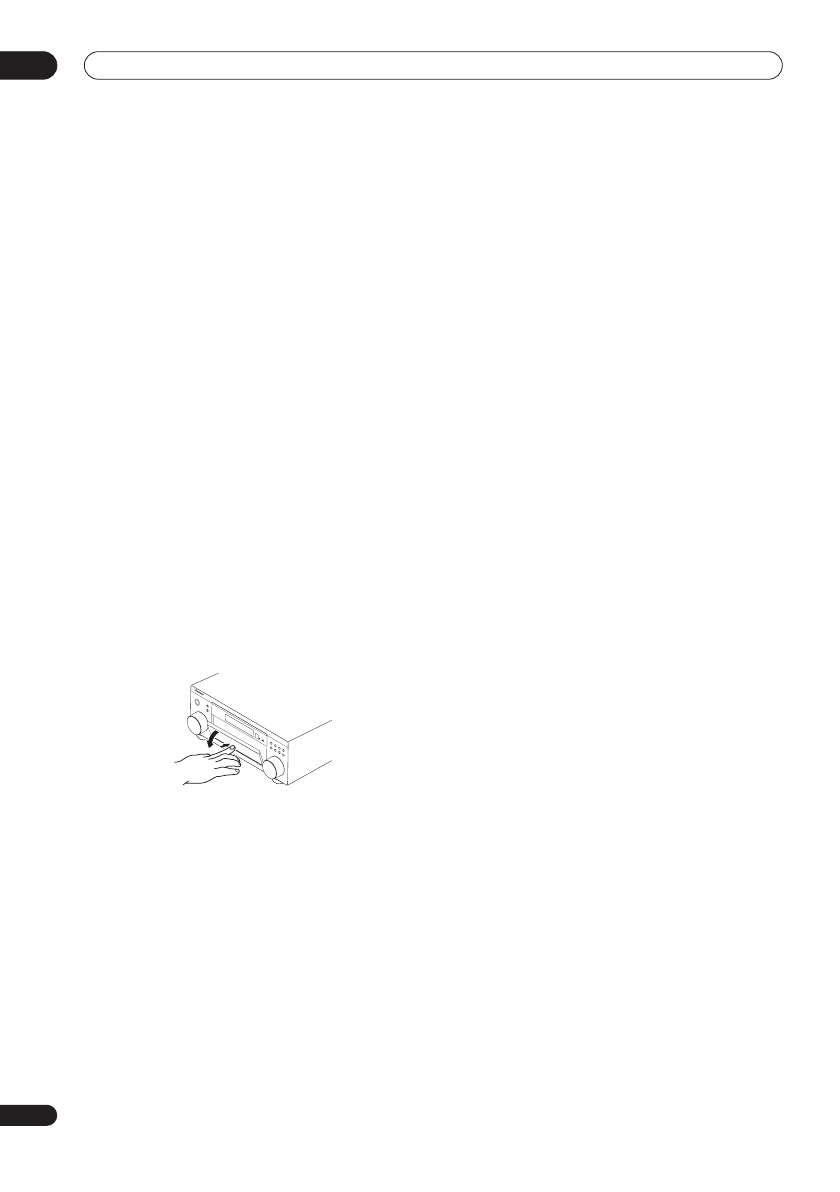

11 Органы управления на передней панели

Для доступа к органам управления передней панели слегка

нажмите пальцами на нижнюю треть панели.

12 TUNER CONTROL (УПРАВЛЕНИЕ ТЮНЕРОМ)

TUNER EDIT (ТЮНЕР - РЕДАКТИРОВАТЬ)

Используется вместе с регулятором

MULTI JOG

 для

сохранения в памяти и присваивания названия станциям

для последующего их вызова (стр. 48).

TUNING/STATION (НАСТРОЙКА/СТАНЦИЯ)

Используется вместе с регулятором

MULTI JOG

 для

выбора запрограммированных станций и радиочастот

(стр. 47).

BAND (ДИАПАЗОН)

Переключение радиодиапазонов AM - FM ( стр. 47).

MPX

(только модель VSX-1014)

Нажмите эту кнопку для приема радиопередач в

монофоническом режиме (стр. 47).

13 PTY SEARCH (ПОИСК ТИПА ПРОГРАММЫ)

Используйте эту кнопку для поиска типов программ в

режиме RDS (стр. 50).

EON

Используйте для поиска станций, передающих

информацию о движении транспорта или новости

(стр. 50).

14 TONE (ТЕМБР)

Если выбран режим

STEREO (СТЕРЕО)

, нажмите эту кнопку

для использования регуляторов низких и высоких частот,

которые можно регулировать с помощью регулятора

MULTI

JOG

.

15 ACOUSTIC EQ (АКУСТИЧЕСКИЙ ЭКВАЛАЙЗЕР)

Нажмите для выбора установки эквалайзера акустической

калибровки (стр. 33).

16 i.LINK SELECT (ВЫБОР i.LINK)

(только модель VSX-

2014i)

Используйте вместе с регулятором

MULTI JOG

 для выбора

неназначенных компонентов с интерфейсом i.LINK ( стр. 63).

17 MULTI CH IN (МНОГОКАНАЛЬНЫЙ ВХОД)

Нажмите для выбора компонента, подключенного к контактам

MULTI CH IN (МНОГОКАНАЛЬНЫЙ ВХОД)

 (например,

проигрывателя дисков DVD-Audio). См. раздел

Выбор

многоканальных аналоговых входов

 на стр. 37.

18 SIGNAL SELECT (ВЫБОР СИГНАЛА)

Используется для выбора источника входного сигнала

(стр. 33).

19 EXTENDED MODE (РАСШИРЕННЫЙ РЕЖИМ)

Служит для выбора режима заднего канала объемного

звучания (стр. 34) или режима виртуального заднего

громкоговорителя объемного звучания ( стр. 35).

20 SPEAKERS (ГРОМКОГОВОРИТЕЛИ)

Служит для переключения системы громкоговорителей

(стр. 59).

21 VIDEO2 INPUT (ВИДЕО2 ВХОД)

См. раздел

Подключение к видеоразъему на передней панели

на стр. 18.

22 Разъем MCACC SETUP MIC (МИКРОФОН

НАСТРОЙКИ MCACC)

Служит для подключения прилагаемого микрофона.

23 Органы управления MULTI ROOM

(только модель VSX-

2014i)

Если выполнены соединения для прослушивания в нескольких

помещениях (см. раздел

Прослушивание в режиме Multi Room

на стр. 61) используйте эти кнопки для регулировки звука в

смежном помещении из основного помещения (см. раздел

Использование органов управления в смежном помещении

 на

стр. 62).

24 Органы управления меню System Setup (Настройка

системы)

SYSTEM SETUP (НАСТРОЙКА СИСТЕМЫ)

Используйте вместе с регулятором

MULTI JOG

 для

доступа к меню Настройка системы ( стр. 11, стр. 38,

стр. 67).

RETURN (ВОЗВРАТ)

Нажмите для подтверждения и выхода из текущего экрана

меню.

25 Гнездо PHONES (ГОЛОВНЫЕ ТЕЛЕФОНЫ)

Используется для подключения головных телефонов. При

подключении головных телефонов звук не будет

воспроизводиться через громкоговорители.
