Другие подключения

10

65

Ru

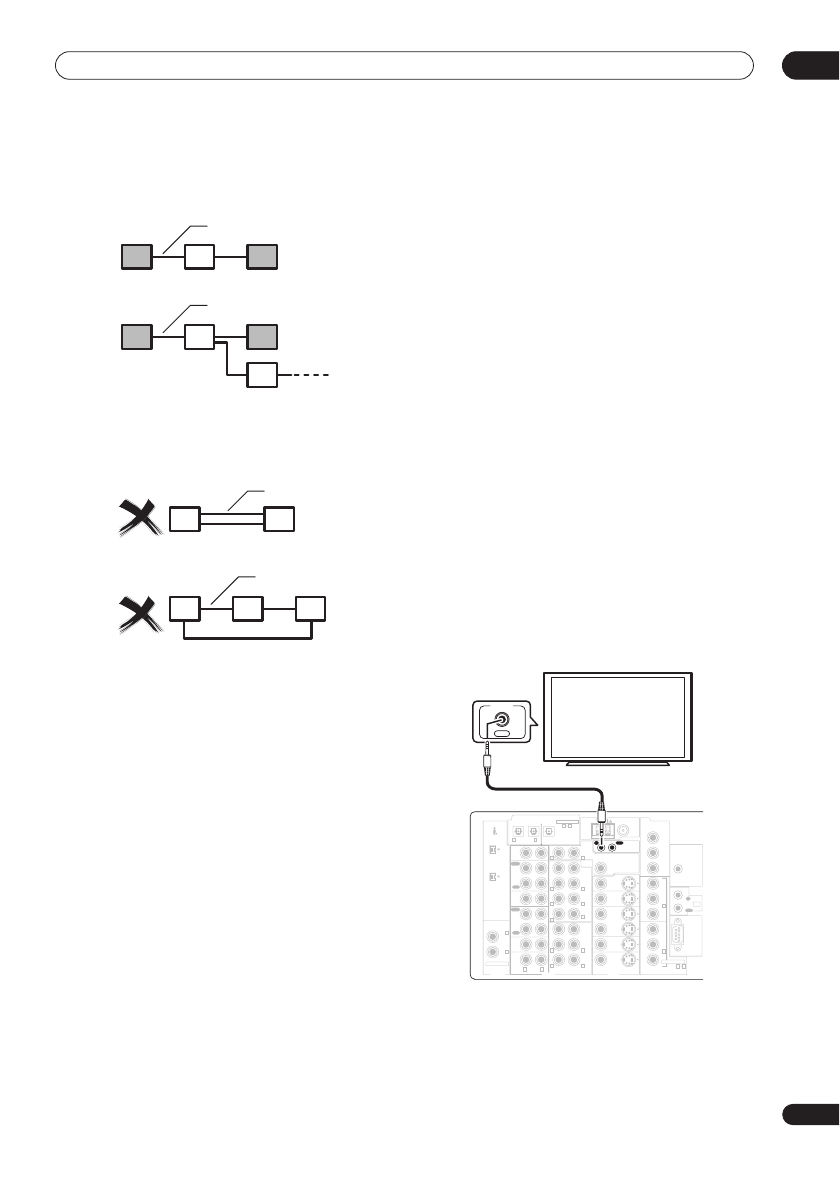

При настройке сети i.LINK важно, чтобы компоненты

образовывали цепь с открытыми концами (рис. 1), или

древовидную структуру (рис. 2).

Система не будет работать, если соединенные компоненты

образуют замкнутый контур. Если обнаружен замкнутый

контур, на дисплее появляется сообщение

LOOP CONNECT

(ЗАМКНУТЫЙ КОНТУР)

. На рисунках 3 и 4 показаны

замкнутые контуры.

Важное значение при подключении устройств с интерфейсом

i.LINK является быстродействие интерфейса. В настоящее

время существуют три скорости; S100 (самая низкая), S200 и

S400 (более высокие). Данный ресивер использует тип S400.

Хотя возможно одновременное использование компонентов с

различными скоростями, рекомендуется по возможности

подключать компоненты с более низкими скоростями на

концах цепи (они изображены на рис. 1 и 2 в виде

заштрихованных прямоугольников). Это поможет избежать

возникновения в цепи “узких мест”.
При использовании в сети i.LINK данный ресивер для

поддержания соединения i.LINK должен быть включен. Другие

компоненты сети могут поддерживать или не поддерживать

соединение в режиме ожидания (при полностью отключенном

питании не поддерживает соединение ни один из компонентов)

– обратитесь к руководствам по эксплуатации отдельных

компонентов. Обратите внимание на то, что при включении/

выключении компонента в сети i.LINK или при подключении/

отключении его соединения i.LINK звучание местами может

прерываться.

Данное изделие соответствует следующим спецификациям
интерфейса i.LINK:
1) IEEE Std. 1394a-2000, стандарт для
высокопроизводительных шин последовательного соединения
2) Audio and Music Data Transmission Protocol 2.0 протокол
передачи аудио- и музыкальных сигналов
В соответствии со стандартом AM824 уровня адаптации
последовательности изделие совместимо с форматами
IEC60958 bitstream, DVD-A и SACD.

Включение и выключение

компонентов с помощью триггера 12 В

Только модель VSX-2014i

К этому ресиверу можно подключить компоненты системы

(например, экран или проектор), которые можно включать или

выключать при помощи триггера 12 В при выборе функции

входа. Однако, необходимо указать, какие функции входа

включают триггер, при помощи меню System Setup (Настройка

системы) (для получения информации о том, как сделать это,

см. раздел

12 Volt Trigger Setup (Настройка триггера 12 В)

 на

стр. 72). Учтите, что эта функция будет работать только с

компонентами, имеющими режим ожидания.

•

Подсоедините разъем 12V TRIGGER (12 В ТРИГГЕР)

этого ресивера к разъему 12V TRIGGER другого

компонента.

Используйте для подключения кабель с монофоническими

мини-разъемами на обоих концах.

• Максимальная мощность триггера составляет на выходе

постоянного тока 12 В/100 мА.

После установки функций входа, которые будут включать

триггер, можно будет включать или выключать компонент,

просто выбрав функцию(и) входа(ов), установленные,

согласно указаниям на стр. 72.

Использование ресивера с

плазменным дисплеем Pioneer

Если у вас имеется плазменный дисплей Pioneer, для его

подключения к данному аппарату можно использовать кабель

SR+ (см. примечание ниже), чтобы можно было пользоваться

различными удобными функциями, такими как

автоматическое переключение видеовхода плазменного

дисплея при изменении входа.

Учтите, что на рисунке выше изображена модель VSX-2014i,
однако подключение модели VSX-1014 аналогично.

рис. 1

рис. 2

Кабель i.LINK

Кабель i.LINK

рис. 3

рис. 4

Кабель i.LINK

Кабель i.LINK

ASSIGNABLE

CD

      IN

IN

IN

IN

IN

IN

OUT

OUT

CD-R/
TAPE/MD

VIDEO1

DVR /
VCR

D V D /

L D

T V /

SAT

OUT

PRE

OUT

CEN-
    TER

CEN-
    TER

SUR-

ROUND

SUR-

ROUND

SUR-

ROUND

BACK

(Single)

FRONT

FRONT

SUB W.

SUB W.

MULTI CH IN

CONTROL

MULTI-ROOM & SOURCE

MONITOR

MONITOR

VIDEO1

DVR /
VCR

T V /

S A T

DVD/

LD

IN

IN

IN

VIDEO

COMPONENT

ASSIGNABLE

MULTI-

ROOM &

SOURCE

AUDIO

VIDEO

S - VIDEO

RS - 232C

IN

IN

OUT

OUT

O U T

ANTENNA

AM LOOP

FM UNBAL  75

Ω

MONITOR OUT

12V

TRIGGER

Y

Y

P

B

P

R

P

B

P

R

Y

P

B

P

R

1

2

2

IN

1

R

L

R

L

R

L

R

R

L

L

R

R

L

L

PLAY

PLAY

REC

OUT

REC

IN

OUT

I R

IN

VIDEO

(DC OUT12V/
  100mA MAX)

ASSIGNABLE

S400

S400

IN

(DVD/
LD)

IN

(CD)

DIGITAL

IN     (CD-R/

TAPE/MD)

IN

OUT

DIGITAL

(TV/SAT)

4

3

2

1

1

4

OUT

CONTROL

Плазменный дисплей

Pioneer
