HR

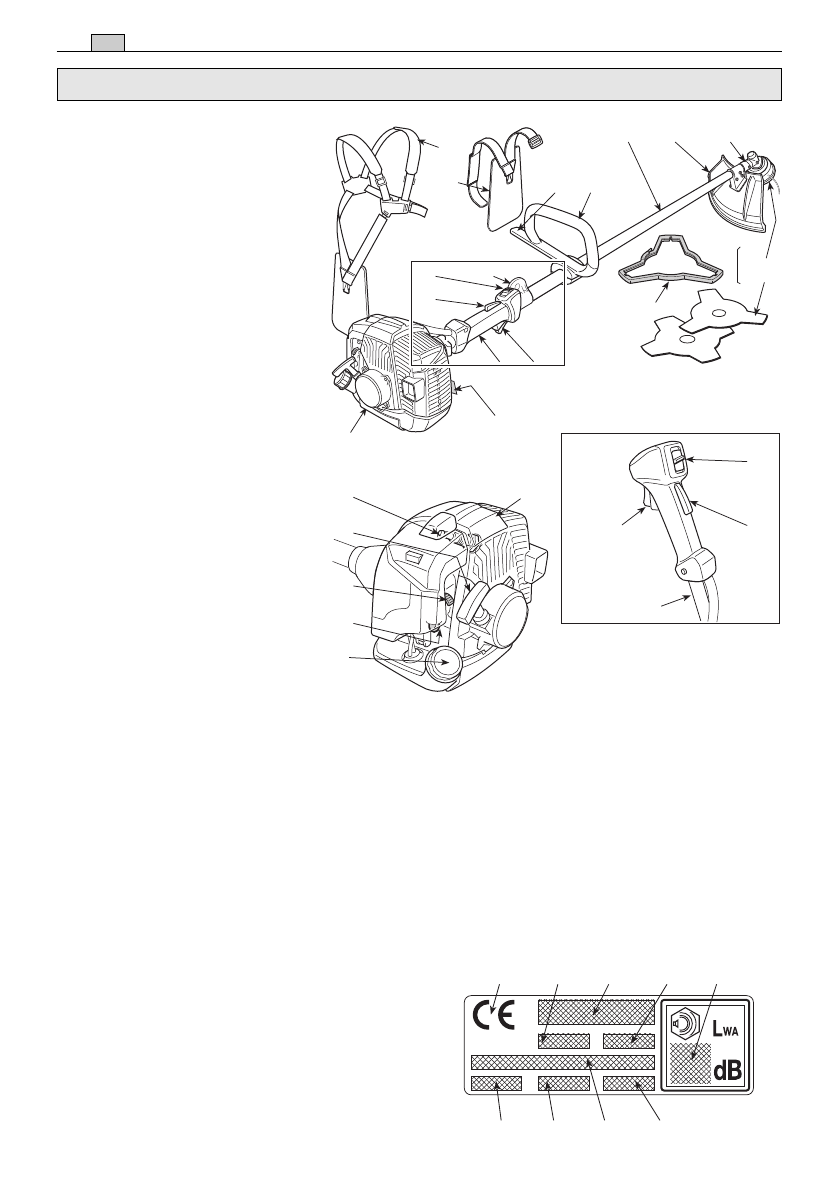

GLAVNI DIJELOVI

1. Motor

2. Pogonska cijev

3. Rezna glava

a. Trokraki ili četverokraki nož

b. Glava s reznom niti

4. Štitnik rezne glave

5. Prednja ručka

6. Štitnik

7. Upravljač

8. Stražnja ručka

9. Mjesto za prikopčavanje

(zaštitnog pojasa)

10. Pločica s podacima

11. Zaštitni pojas

a. s jednostrukim remenom

b. s dvostrukim remenom

12. Kutni odbojnik

13. Štitnik noža (za prijevoz)

14. Svjećica

UPRAVLJAČKI ELEMENTI

I NADOLIJEVANJE

21. Prekidač za zaustavljanje motora

22. Ručica gasa

23. Blokada gasa

24. Ručica za paljenje

25. Gumb čoka (Starter)

26. Gumb uređaja za ubrizgavanje

(Primer)

31. Poklopac spremnika

za mješavinu

2

RASPOZNAVANJE GLAVNIH DIJELOVA

1. RASPOZNAVANJE GLAVNIH DIJELOVA

PLOČICA S PODACIMA

10.1) Oznaka sukladnosti u skladu

s direktivom 2006/42/EZ

10.2) Naziv i adresa proizvođača

10.3) Razina zvučne snage LWA

u skladu s direktivom 2000/14/EZ

10.4) Proizvođačeva oznaka modela

10.5) Model stroja

10.6) Serijski broj

10.7) Godina proizvodnje

10.8) Šifra Artikla

10.9) Broj emisija

10.1

10.2

10.7

10.3

10.6

10.4

10.5

10.8

10.9

1

“DUPLEX”

2

4

12

13

3a

7

9

10

11a

11b

3b

21

23

22

21

22

1

3

“MONO”

23

6

5

8

14

25

26
31

24
