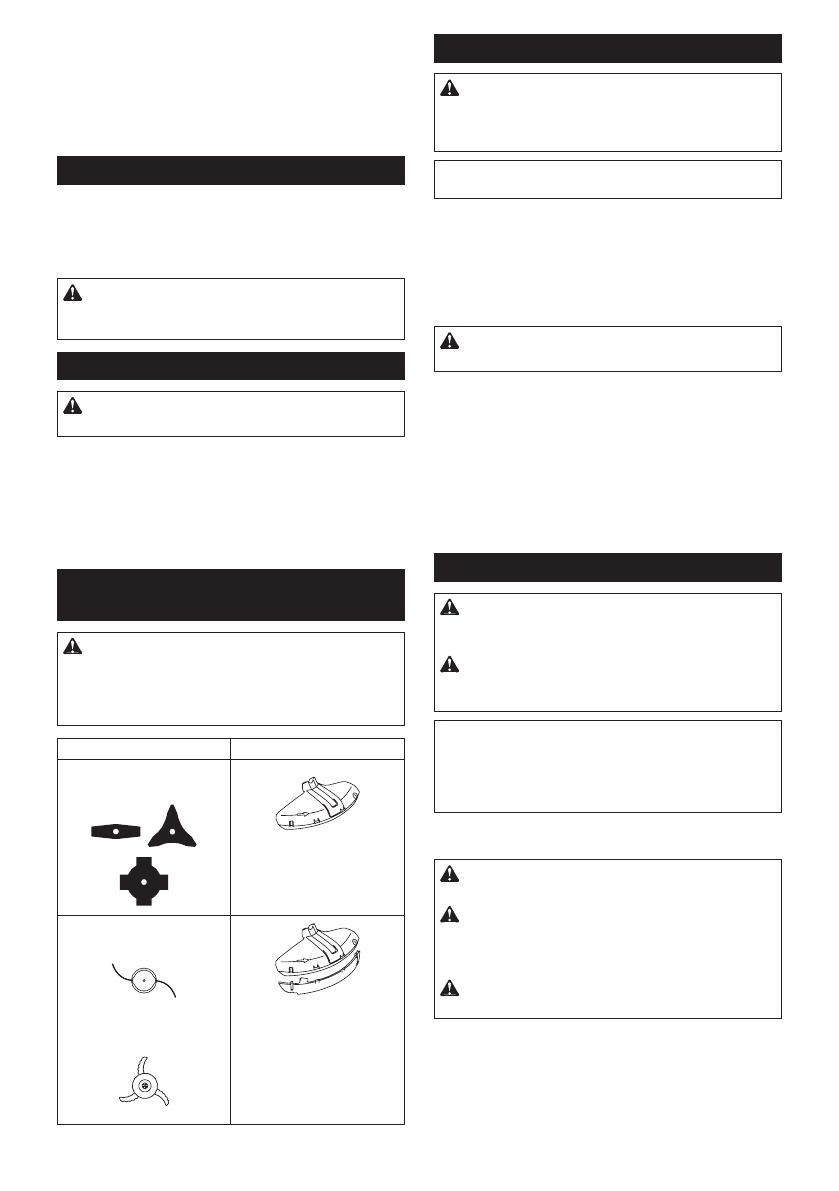

62 SUOMI

DUR369L

1.

  Kiinnitä ylempi ja alempi kiinnitin vaimentimeen.

2.

  Aseta kahva ylempään kiinnittimeen ja kiinnitä se

kuusiokantapulteilla kuvan mukaisesti.

►

Kuva15:

1.

 Kuusiokantapultti

2.

 Kahva

3.

 Ylempi

kiinnitin

4.

 Vaimennin

5.

 Alempi kiinnitin

Suojapuomin kiinnittäminen

Vain silmukkakahvallinen malli (maakohtainen)

Jos käyttämäsi mallin mukana on toimitettu suojapuomi, kiin

-

nitä se kahvaan käyttämällä suojapuomissa olevaa ruuvia.

►

Kuva16:

1.

 Suojapuomi

2.

 Ruuvi

HUOMIO:

Älä irrota suojapuomia sen kiin

-

nittämisen jälkeen.

 Suojapuomi on turvalaite, joka

estää leikkuuterän koskettamisen vahingossa.

Kuusioavaimen varastointi

HUOMIO:

Älä jätä kuusioavainta työkalun päähän.

Tämä voi aiheuttaa tapaturman ja/tai työkalun vaurioitumisen.

Kun kuusioavain ei ole käytössä, säilytä sitä kuvan

mukaisesti sen katoamisen välttämiseksi.

►

Kuva17:

1.

 Kuusioavain

Silmukkamalliseen kahvaan voi varastoida kuusioavai-

men kuvan mukaisesti.

►

Kuva18:

1.

 Kuusioavain

Oikea leikkuutyökalun ja suojuksen

yhdistelmä

HUOMIO:

Käytä aina oikeaa leikkuutyökalun

ja suojuksen yhdistelmää.

 Väärä yhdistelmä ei

ehkä suojaa sinua leikkuutyökalulta tai lentäviltä

roskilta ja kiviltä. Tämä voi vaikuttaa myös työkalun

tasapainoon ja aiheuttaa vakavan henkilövahingon.

Leikkuutyökalu

Suojus

Leikkuuterä

(2-, 3- ja 4-hampaiset terät)

Nailonsiimapää

Muoviterä

Suojuksen asentaminen

VAROITUS:

Älä koskaan käytä työkalua, kun

suojus ei ole kiinnitettynä tai se on kiinnitetty

puutteellisesti.

 Muuten seurauksena voi olla vakavia

vammoja.

HUOMAA:

 Vakiovarusteena toimitettu suojus vaihte

-

lee maan mukaan.

Leikkuuterä

Kiinnitä suojus kiinnikkeeseen pulteilla.

►

Kuva19:

1.

 Kiinnike

2.

 Suojus

Nailonsiimapää/muoviterä

HUOMIO:

Varo, ettet loukkaa itseäsi nailonsii-

man katkaisemiseen tarkoitettuun leikkuriin.

Kiinnitä suojus kiinnikkeeseen pulteilla. Asenna tämän jäl

-

keen suojuksen jatke. Aseta suojuksen jatke suojukseen

ja napsauta kiinnikkeet paikalleen. Varmista, että kielek

-

keet suojuksen jatkeessa sopivat loviin suojuksessa.

►

Kuva20:

1.

 Suojus

2.

 Kiinnitin

3.

 Suojuksen jatke

4.

 Leikkuri

5.

 Aukko

6.

 Kieleke

Irrota kiinnikkeet kuusioavaimella kuvan mukaisesti,

kun haluat irrottaa suojuksen jatkeen suojuksesta.

►

Kuva21:

1.

 Kuusioavain

2.

 Kiinnitin

Leikkuutyökalun asennus

HUOMIO:

Käytä leikkuutyökalun irrottami-

seen ja kiinnittämiseen ainoastaan mukana toimi

-

tettuja avaimia.

HUOMIO:

Muista irrottaa työkalun päähän

asetettu kuusioavain leikkaustyökalun asennuk-

sen jälkeen.

HUOMAA:

 Vakiovarusteena toimitettu leikkuutyökalu

vaihtelee maan mukaan. Joissakin maissa leikkuutyö-

kalua ei toimiteta tuotteen mukana.

HUOMAA:

 Käännä työkalu ylösalaisin, minkä jälkeen

voit helposti vaihtaa leikkuutyökalun.

Leikkuuterä

HUOMIO:

Käytä leikkuuterän käsittelyssä

suojakäsineitä ja laita teräsuojus terän päälle.

HUOMIO:

Leikkuuterän on oltava hyvin

teroitettu, eikä siinä saa olla murtumia tai muita

vaurioita.

 Jos leikkuuterä osuu käytön aikana kiveen,

sammuta työkalu ja tarkista terä heti.

HUOMIO:

Käytä aina teknisten tietojen

osiossa määritetyn halkaisijan leikkuuterään.

►

Kuva22:

1.

 Mutteri

2.

 Kuppi

3.

 Kiinnitysaluslevy

4.

 Leikkuuterä

5.

 Kara

6.

 Vasta-aluslevy

7.

 Kuusioavain

1.

  Työnnä kuusiokoloavain hammasrattaistossa

olevaan aukkoon karan lukitsemiseksi. Kierrä karaa,

kunnes kuusioavain on kokonaan sisällä.
