132

РУССКИЙ

ВНИМАНИЕ:

После установки ограждения

не снимайте его.

 Ограждение работает в каче

-

стве защитного элемента для предотвращения

случайного контакта с режущим элементом.

Хранение шестигранного ключа

ВНИМАНИЕ:

Будьте осторожны и не

оставляйте шестигранный ключ в головке

инструмента.

Это может привести к травме и/или

к повреждению инструмента.

Если шестигранный ключ не используется, храните

его, как показано на рисунке, чтобы не потерять.

►

Рис.17:

1.

 Шестигранный ключ

На модели с петлеобразной ручкой шестигранный

ключ также можно хранить на ручке, как показано.

►

Рис.18:

1.

 Шестигранный ключ

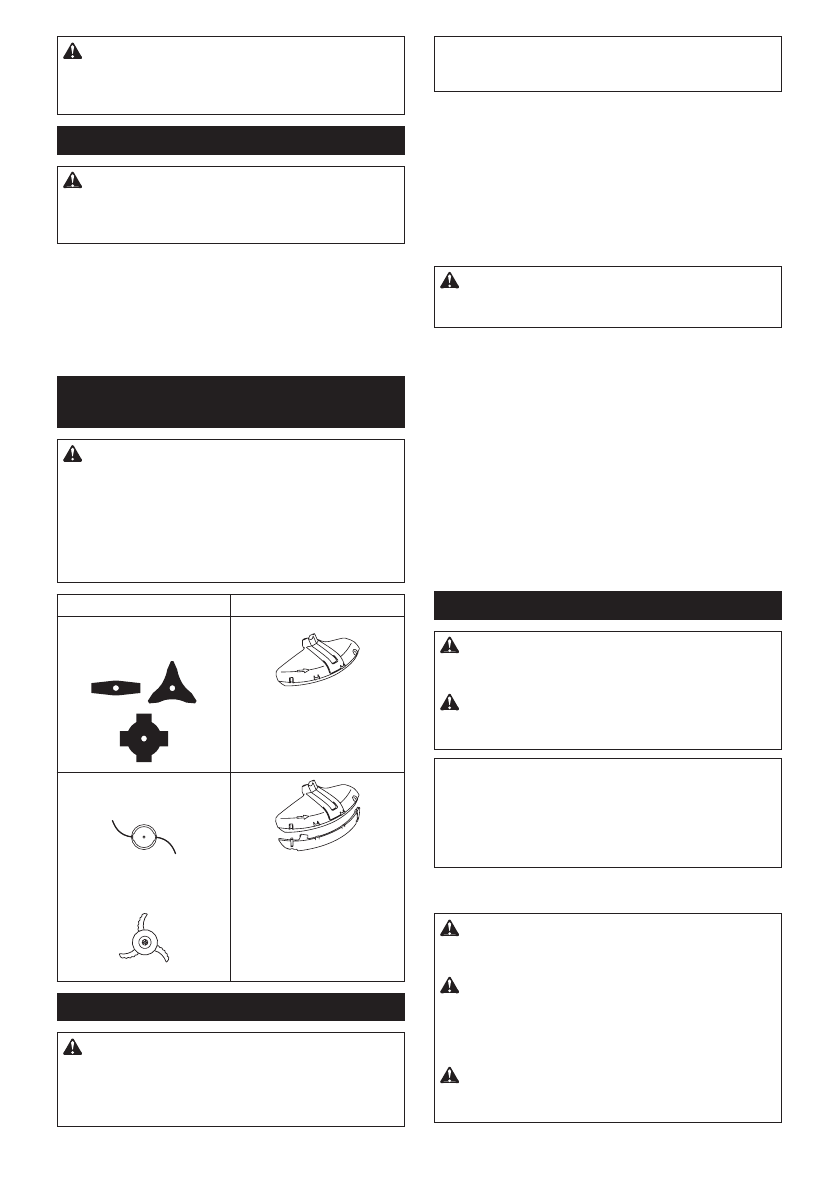

Правильное сочетание режущего

узла и защитного устройства

ВНИМАНИЕ:

Используйте правильное

сочетание режущего узла и защитного устрой

-

ства.

 При неправильном подборе защитного

устройства оно может не обеспечивать защиты

оператора от режущего узла, разлетающегося

мусора и камней. Также при неправильном под

-

боре возможно нарушение балансировки инстру

-

мента, что может привести к травме.

Режущий узел

Защитное устройство

Режущий диск

(2-зубый, 3-зубый, 4-зубый нож)

Нейлоновая режущая головка

Пластмассовый нож

Установка защитного устройства

ОСТОРОЖНО:

Запрещается использовать

инструмент с неправильно установленным или

снятым защитным элементом.

 Несоблюдение

данного требования может привести к серьезным

травмам.

ПРИМЕЧАНИЕ:

 Тип защитного устройства, входя

-

щего в стандартный комплект поставки, зависит

от страны.

При использовании режущего

элемента

Закрепите защитное устройство на зажиме болтами.

►

Рис.19:

1.

 Зажим

2.

 Защитное устройство

При использовании нейлоновой

режущей головки / пластмассового ножа

ВНИМАНИЕ:

Соблюдайте осторожность,

чтобы не пораниться при отрезании нейлоно

-

вого шнура.

Закрепите защитное устройство на зажиме бол

-

тами. После этого установите удлинитель защит

-

ного устройства. Вставьте удлинитель в защитное

устройство и зафиксируйте его с помощью зажимов.

Убедитесь в том, что выступы удлинителя входят в

пазы защитного устройства.

►

Рис.20:

1.

 Защитное устройство

2.

 Зажим

3.

 Удлинитель защитного устройства

4.

 Режущее приспособление

5.

 Паз

6.

 Выступ

Чтобы снять удлинитель с защитного устройства,

разомкните зажимы, вставив шестигранный ключ,

как показано на рисунке.

►

Рис.21:

1.

 Шестигранный ключ

2.

 Зажим

Установка режущего узла

ВНИМАНИЕ:

Снятие и установка режущего

узла производится только при помощи ключей

из комплекта.

ВНИМАНИЕ:

После установки режущего

узла не забудьте извлечь шестигранный ключ

из головки инструмента.

ПРИМЕЧАНИЕ:

 Тип режущих узлов, входящих

в стандартный комплект поставки, зависит от

страны. В некоторых странах режущий узел не

входит в комплект поставки.

ПРИМЕЧАНИЕ:

 Для замены режущего узла пере

-

верните инструмент.

Режущий диск

ВНИМАНИЕ:

При работе с режущим эле

-

ментом надевайте защитные перчатки и уста

-

навливайте на элемент защитный чехол.

ВНИМАНИЕ:

Режущий диск должен быть

хорошо отполирован и не иметь трещин и ско

-

лов.

 При ударе режущего элемента о камень во

время работы немедленно остановите инструмент

и осмотрите режущий диск.

ВНИМАНИЕ:

Используйте режущий диск

только того диаметра, который указан в раз

-

деле технических характеристик.
