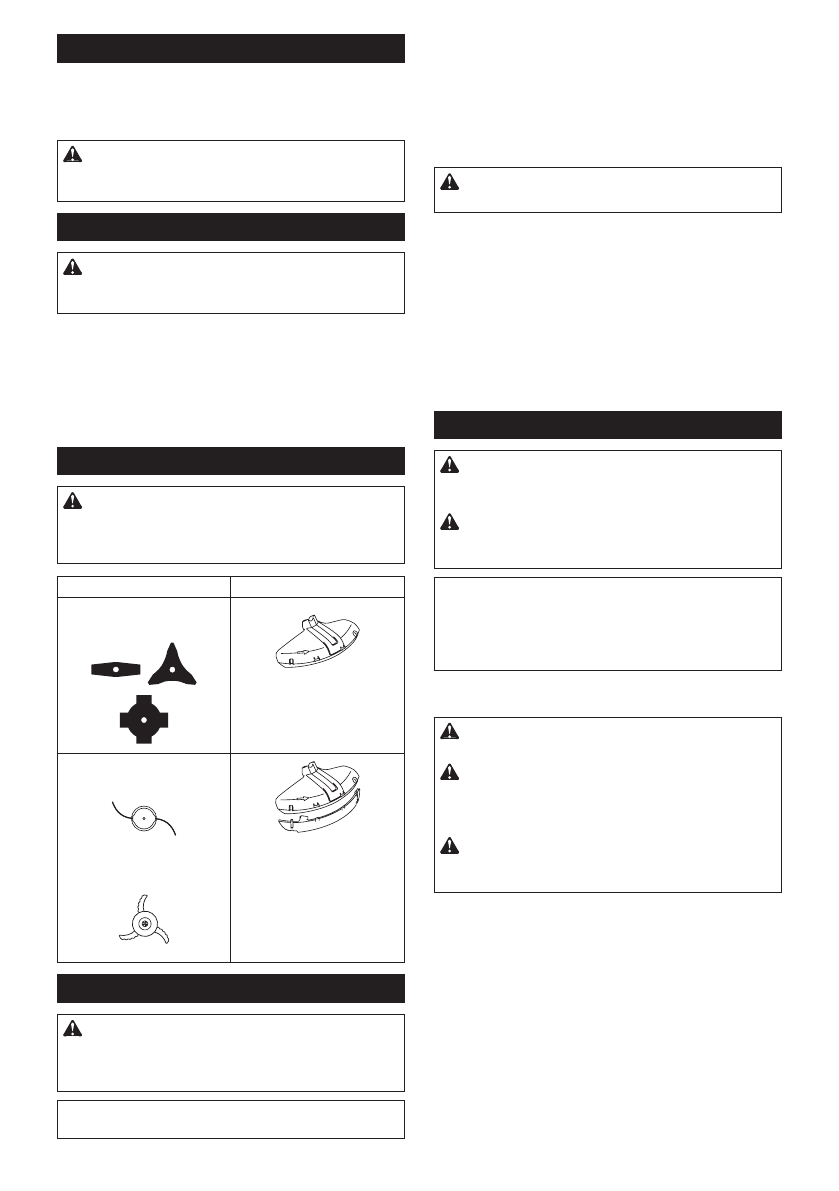

117 EESTI

Tõkke kinnitamine

Ainult silmuskäepidemega mudelile (riigikohane)

Kui mudelil on tõke, kinnitage see tõkkel asuva kruviga käepidemele.

►

Joon.16:

1.

 Tõke

2.

 Kruvi

ETTEVAATUST:

Pärast tõkke paigaldamist

ärge seda eemaldage.

 Tõke toimib ohutussead-

mena, et takistada teie kokkupuudet lõiketeraga.

Kuuskantvõtme hoiulepanek

ETTEVAATUST:

Olge ettevaatlik, et mitte

jätta kuuskantvõtit tööriista peaosa sisse.

See

võib tekitada kehavigastusi ja/või tööriista kahjustada.

Kui kuuskantvõtit ei kasutata, siis pange see hoiule, et

vältida selle ära kadumist.

►

Joon.17:

1.

 Kuuskantvõti

Silmukäepidemega mudeli korral saab kuuskantvõtit

hoida käepidemel, nagu on joonisel näidatud.

►

Joon.18:

1.

 Kuuskantvõti

Lõikeriista ja kaitsekatte õige kombinatsioon

ETTEVAATUST:

Kasutage alati õiget lõikeriista

ja kaitsekatte kombinatsiooni.

 Vale kombinatsioon ei pruugi

teid lõikeriista, lendava prahi ja kivide eest kaitsta. Samuti võib

see mõjutada tööriista tasakaalu ja põhjustada kehavigastuse.

Lõikeriist

Kaitsekate

Lõiketera

(2-, 3-, 4-hambalised terad)

Nailonist lõikepea

Plastist lõiketera

Kaitsekatte paigaldamine

HOIATUS:

Ärge kunagi kasutage kaitsekatteta

tööriista või tööriista kaitsekattega, mis ei ole

korralikult paigaldatud.

 Selle nõude eiramine võib

põhjustada raske kehavigastuse.

MÄRKUS:

 Põhitarvikuna tarnitud kaitsekatte tüüp

varieerub olenevalt riikidest.

Lõiketera korral

Kinnitage kaitsekate poltidega klambrile.

►

Joon.19:

1.

 Klamber

2.

 Kaitsekate

Nailonist lõikepea / plastist lõiketera

korral

ETTEVAATUST:

Olge ettevaatlik, et te ei

vigastaks end nailonjõhvi lõikamise teraga.

Kinnitage kaitsekate poltidega klambrile. Seejärel pai

-

galdage kaitsekatte pikendus. Sisestage kaitsekatte

pikendus kaitsekattesse ja lukustage seejärel klambrid.

Veenduge, et kaitsakatte pikenduse sakid sobiksid

kaitsekatte pesadesse.

►

Joon.20:

1.

 Kaitsekate

2.

 Klamber

3.

 Kaitsekatte

pikendus

4.

 Lõikur

5.

 Pesa

6.

 Sakk

Kaitsakatte pikenduse eemaldamiseks kaitsekattelt vabas-

tage klambrid, kuuskantvõtmega, nagu on joonisel näidatud.

►

Joon.21:

1.

 Kuuskantvõti

2.

 Klamber

Lõikeriista paigaldamine

ETTEVAATUST:

Kasutage lõikeriista eemal-

damiseks või paigaldamiseks alati komplekti

kuuluvaid mutrivõtmeid.

ETTEVAATUST:

Pärast lõikeriista paigalda-

mist eemaldage kindlasti tööriista peasse sisesta-

tud kuuskantvõti.

MÄRKUS:

 Põhitarvikuna tarnitud lõikeriista(de) tüüp

varieerub olenevalt riikidest. Mõnes riigis ei ole lõike-

riist lisatud.

MÄRKUS:

 Keerake tööriist tagurpidi, et saaksite

lõikeriista lihtsamalt vahetada.

Lõiketera

ETTEVAATUST:

Lõiketera käsitsemisel

kandke alati kindaid ja pange terale kaitsekate.

ETTEVAATUST:

Lõiketera peab olema hästi

lihvitud ja sellel ei tohi olla pragusid ega murdu

-

miskohti.

 Kui lõiketera põrkub töötamise ajal vastu

kivi, jätke tööriist kohe seisma ja kontrollige lõiketera.

ETTEVAATUST:

Kasutage alati tehniliste

andmete jaotises kirjeldatud läbimõõduga

lõiketera.

►

Joon.22:

1.

 Mutter

2.

 Kate

3.

 Klamberseib

4.

 Lõiketera

5.

 Võll

6.

 Vaheseib

7.

 Kuuskantvõti

1.

  Sisestage kuuskantvõti võlli lukustamiseks läbi

reduktoris asuva ava. Pöörake võlli, kuni kuuskantvõti

on lõpuni sisestatud.

2.

  Paigaldage lõiketera vaheseibile nii, lõiketeral ja

kaitsekattel olevad nooled oleks samas suunas.

►

Joon.23:

1.

 Nool

3.

  Pange klambriseib ja kate lõiketerale ning pingu

-

tage mutrit korralikult otsvõtmega.

►

Joon.24:

1.

 Otsvõti

2.

 Kuuskantvõti

3.

 Lõdvendamine

4.

 Pingutamine
