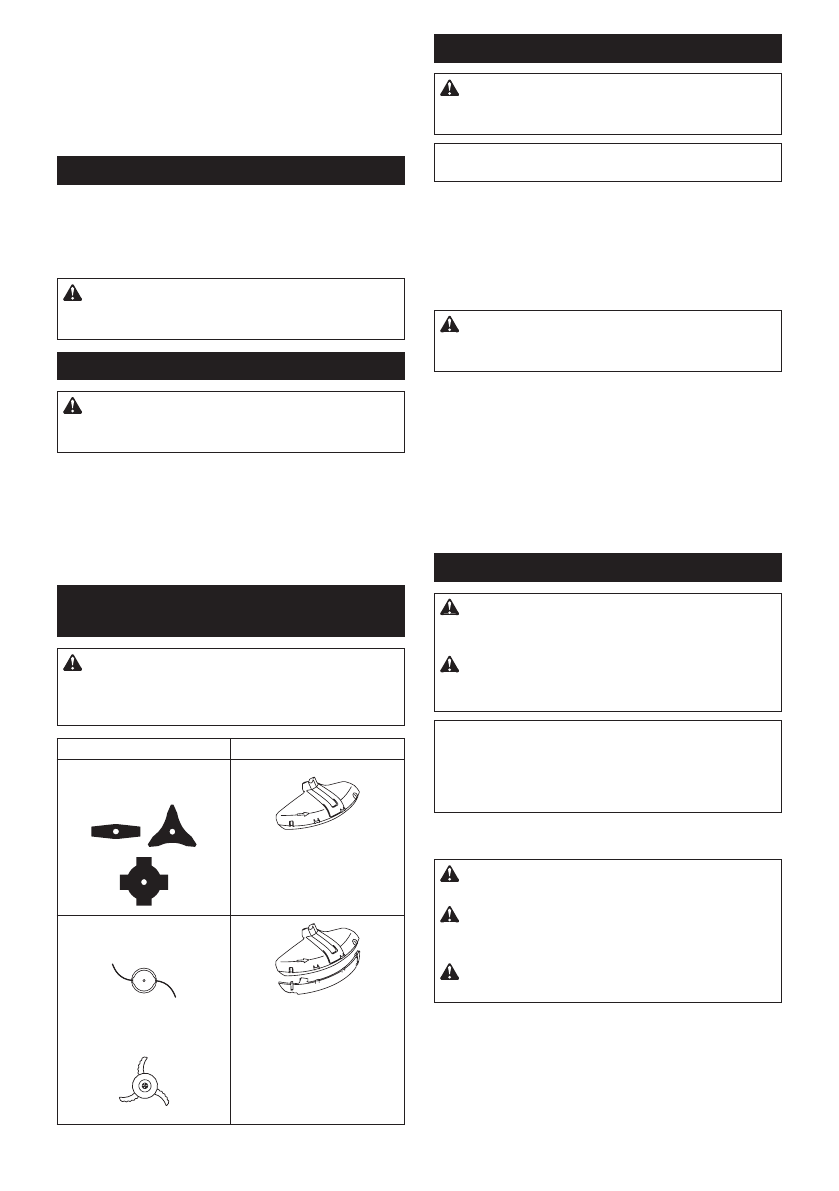

36 SVENSKA

För DUR369L

1.

  Sätt fast de övre och undre klämmorna på dämparen.

2.

  Sätt handtaget på den övre klämman och fäst det

med insexbulten enligt bilden.

►

Fig.15:

1.

 Insexbult

2.

 Handtag

3.

 Övre klämma

4.

 Dämpare

5.

 Undre klämma

Sätta fast barriären

Endast för modellen med handtagsögla (landsspecifikt)

Om barriären ingår i din modell, sätter du fast den på

handtaget med skruven på barriären.

►

Fig.16:

1.

 Barriär

2.

 Skruv

FÖRSIKTIGT:

Ta inte bort barriären efter att du

monterat den.

 Barriären fungerar som en säkerhetsdel

för att hindra att du får kontakt med skärkniven av misstag.

Förvaring av insexnyckel

FÖRSIKTIGT:

Var försiktig så att du inte läm-

nar insexnyckeln i verktygshuvudet.

Det kan leda

till personskada och/eller skada på verktyget.

Förvara insexnyckeln enligt bilden när den inte används

så att den inte tappas bort.

►

Fig.17:

1.

 Insexnyckel

För modellen med loophandtag kan insexnyckeln också

förvaras på handtaget enligt bilden.

►

Fig.18:

1.

 Insexnyckel

Korrekt kombination av skärverktyg

och skydd

FÖRSIKTIGT:

Använd alltid korrekt kombination av

skärverktyg och skydd.

 Fel kombination gör att du kanske inte

blir skyddad från skärverktyget, flygande föremål och stenar.

Det kan även påverka verktygets balans och leda till skada.

Skärverktyg

Skydd

Skärkniv

(2-tands-, 3-tands-, 4-tandsblad)

Trimmerhuvud

Plastkniv

Montering av skyddet

VARNING:

Använd aldrig verktyget utan

skydd eller med skyddet felaktigt installerat.

 I

annat fall kan det orsaka allvarlig personskada.

OBS:

 Vilken typ av skydd som medföljer som stan

-

dardtillbehör varierar beroende på land.

För skärkniv

Fäst skyddet på klämman med bultar.

►

Fig.19:

1.

 Klämma

2.

 Skydd

För trimmerhuvud/plastkniv

FÖRSIKTIGT:

Var försiktig så att du inte

skadar dig själv på skärbladet som skär av

nylontråden.

Fäst skyddet på klämman med bultar. Installera sedan

skyddförlängningen. Sätt in skyddförlängningen i skyd-

det och klicka på clipset. Se till att flikarna på skyddför

-

längningen passar i skåran på skyddet.

►

Fig.20:

1.

 Skydd

2.

 Clips

3.

 Skyddförlängning

4.

 Kniv

5.

 Skåra

6.

 Flik

För att ta bort skyddförlängningen från skyddet lossar

du clipsen genom att föra in insexnyckeln enligt bilden.

►

Fig.21:

1.

 Insexnyckel

2.

 Clips

Montera skärverktyget

FÖRSIKTIGT:

Använd alltid de medföl-

jande nycklarna för att demontera eller montera

skärverktyget.

FÖRSIKTIGT:

Se till att ta bort insexnyckeln

som är insatt i verktygshuvudet efter att skärverk-

tyget monterats.

OBS:

 Vilken typ av skärverktyg som medföljer

som standardtillbehör varierar beroende på land.

Skärverktyget ingår inte i vissa länder.

OBS:

 Vänd verktyget upp och ned så att du enkelt

kan byta ut skärverktyget.

Skärkniv

FÖRSIKTIGT:

Vid hantering av skärkniv måste du

alltid använda handskar och sätta på skyddet på kniven.

FÖRSIKTIGT:

Skärkniven måste vara ordentligt

slipad och fri från sprickor och brott.

 Om skärkniven träf-

far en sten, stäng av verktyget och kontrollera genast kniven.

FÖRSIKTIGT:

Använd alltid skärkniven med den

diameter som beskrivs i avsnittet om specifikationer.

►

Fig.22:

1.

 Mutter

2.

 Lock

3.

 Klämbricka

4.

 Skärkniv

5.

 Spindel

6.

 Mottagarbricka

7.

 Insexnyckel

1.

  Sätt i insexnyckeln i hålet på växelhuset för att låsa

spindeln. Rotera spindeln tills insexnyckeln är inne hela vägen.

2.

  Montera skärkniven på mottagarbrickan så att

pilarna på skärkniven och skyddet pekar i samma riktning.

►

Fig.23:

1.

 Pil
