English - 3

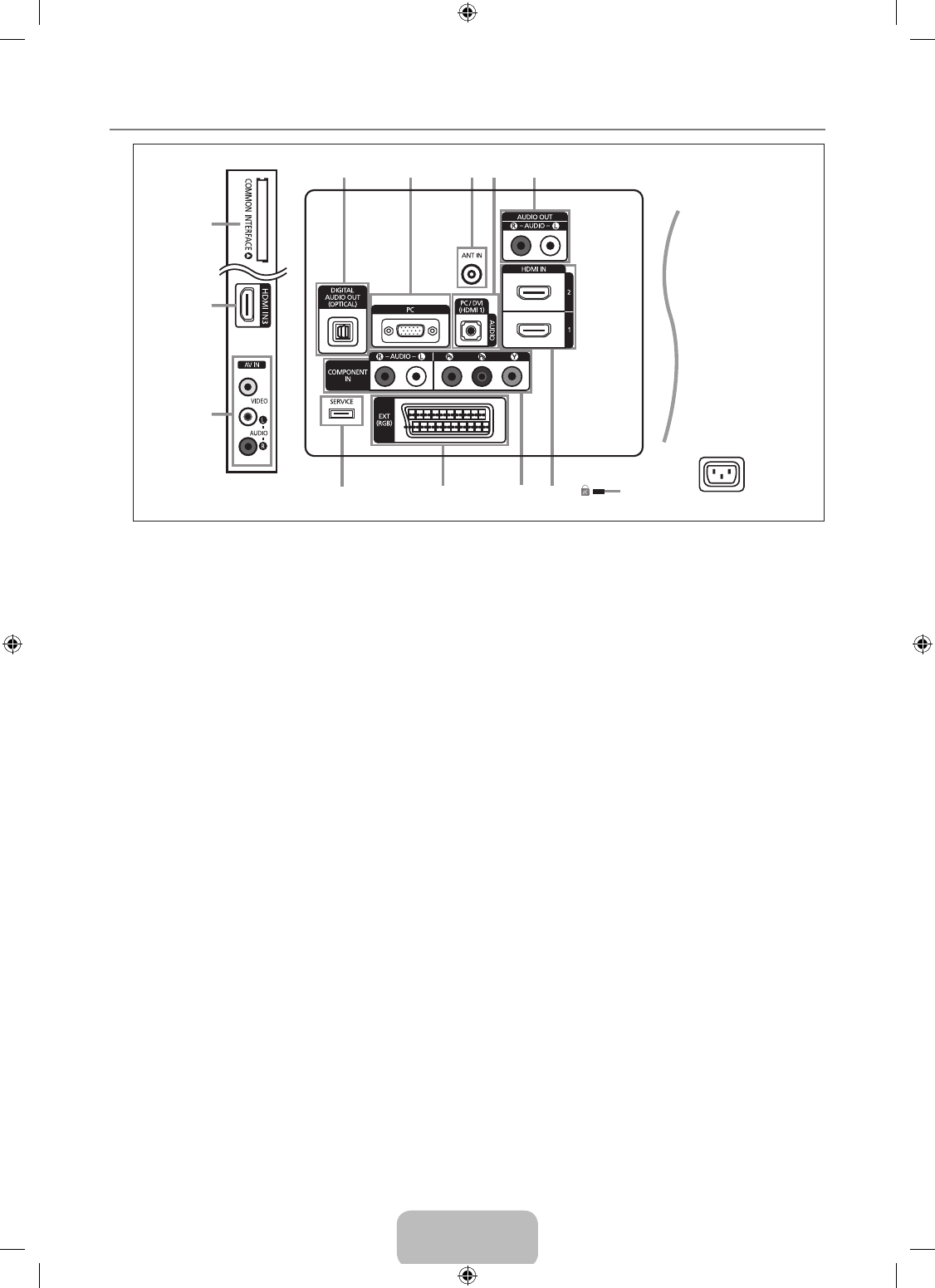

Viewing the Connection Panel

The product colour and shape may vary depending on the model.
Whenever you connect an external device to your TV, make sure that power on the unit is turned off.
When connecting an external device, match the colour of the connection terminal to the cable.

1

  DIGITAL AUDIO OUT (OPTICAL)

Connects to a Digital Audio component such as a Home theatre receiver.
When the HDMI IN jacks are connected, the

DIGITAL AUDIO OUT (OPTICAL)

 jack on the TV outputs 2 channel audio

only. If you want to hear 5.1 channel audio, connect the Optical jack on the DVD / Blu-ray player or Cable / Satellite Box

directly to an Ampliier or Home Theatre, not the TV.

2

  PC

Connect to the video output jack on your PC.

3

  ANT IN

Connects to an antenna or cable TV system.

4

  PC/DVI(HDMI 1)[AUDIO]

Connect to the audio output jack on your PC.
DVI audio outputs for external devices.

5

  AUDIO OUT [R-AUDIO-L]

Connect RCA audio cables to

AUDIO OUT [R-AUDIO-L]

 on the rear of your set and the other ends to corresponding

audio in connectors on the Ampliier or DVD Home Theatre.

6

  KENSINGTON LOCK

 (depending on the model)

The Kensington Lock (optional) is a device used to physically ix the system when used in a public place. If you want to

use a locking device, contact the dealer where you purchased the TV.
The location of the Kensington Lock may be different depending on its model.

7

  HDMI IN 1, HDMI IN 2, HDMI IN 3

Connects to the HDMI jack of a device with an HDMI output.
No sound connection is needed for an HDMI to HDMI connection.
Use the

HDMI IN 1

 jack for DVI connection to an external device. Use a DVI to HDMI cable or DVI-HDMI adapter (DVI to

HDMI) for video connection and the

PC/DVI(HDMI 1)[AUDIO]

 jacks for audio.

You can also use the ports to connect to a PC.
What is HDMI?

‘High Deinition Multimedia interface’ allows the transmission of high deinition digital video data and multiple channels of

digital audio.
The HDMI / DVI terminal supports DVI connection to an extended device with the appropriate cable (not supplied).
The difference between HDMI and DVI is that the HDMI device is smaller in size, has the HDCP (High Bandwidth Digital
Copy Protection) coding feature installed, and supports multi - channel digital audio.

¦

N
N
N

–

N

–

–
–

–

–

N

–

N
N

N
N

1

2

4

3

5

0

9

8 7

6

7

@

!

[TV Side Panel]

[TV Rear Panel]

Power Input
