Русский - 3

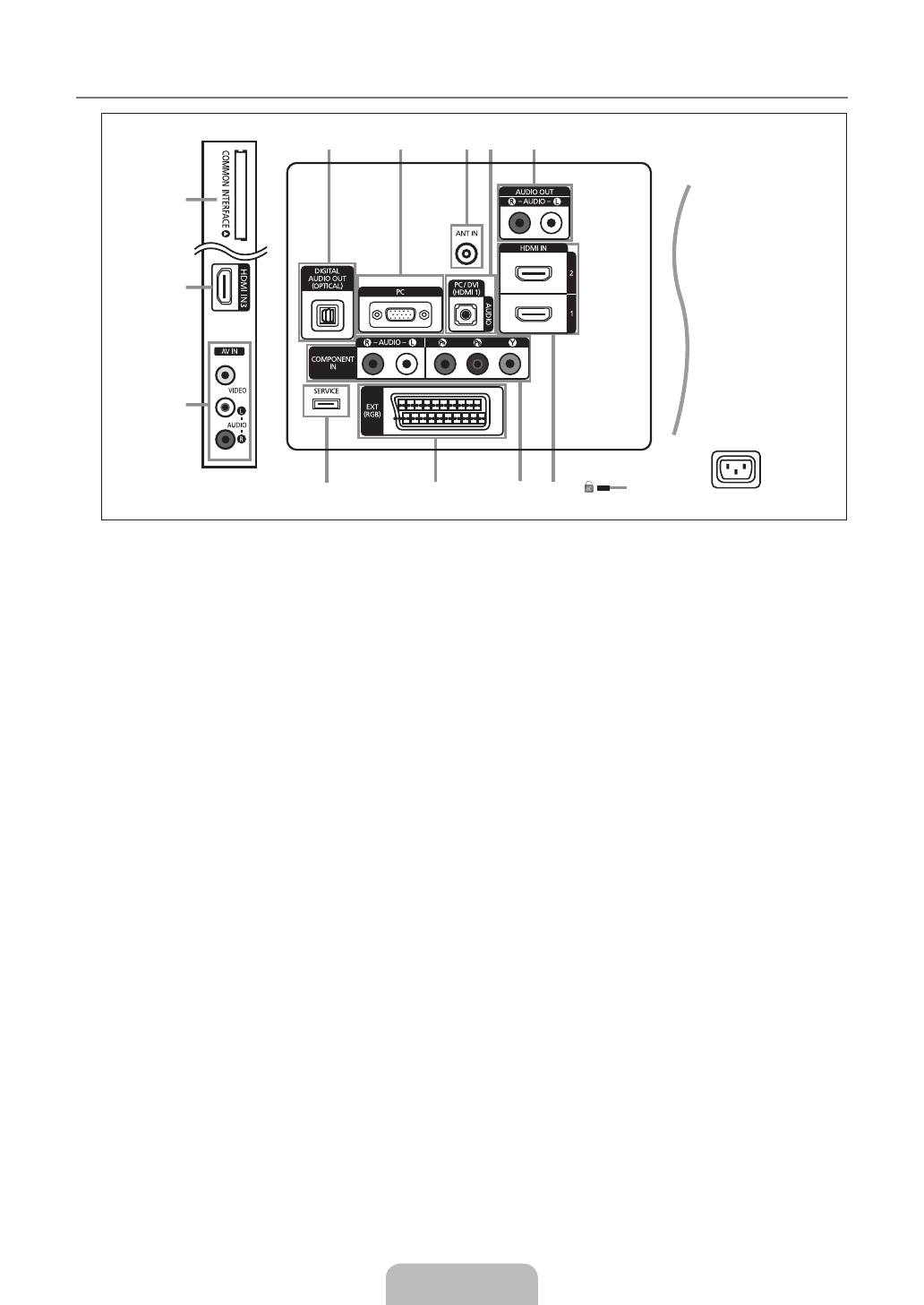

Соединительная панель

Цвет и форма устройства могут различаться в зависимости от модели.

При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства выключено.

Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.

1

  DIGITAL AUDIO OUT (OPTICAL)

Подключение к цифровому аудиоустройству, например приемнику домашнего кинотеатра.

При подключении гнезд HDMI IN через гнездо

DIGITAL AUDIO OUT (OPTICAL)

 на телевизоре выполняется вывод только

двухканального звука. Если требуется 5.1-канальный звук, подключите оптическое гнездо на DVD-проигрывателе/проигрывателе

дисков Blu-ray или декодере кабельного/спутникового телевидения непосредственно к усилителю или системе домашнего

кинотеатра, а не к телевизору.

2

  PC

Подсоединение к гнезду видеовыхода ПК.

3

  ANT IN

Подключение к антенне или системе кабельного телевидения.

4

  PC/DVI(HDMI 1)[AUDIO]

Подсоединение к гнезду аудиовыхода ПК.

Аудиовыходы DVI для подключения внешних устройств.

5

  AUDIO OUT [R-AUDIO-L]

Соедините с помощью аудиокабелей RCA разъемы

AUDIO OUT [R-AUDIO-L]

, расположенные на задней

панели телевизора, с соответствующими разъемами аудиовхода усилителя или домашнего кинотеатра с DVD-

проигрывателем.

6

  KENSINGTON LOCK

 (в зависимости от модели)

Замок Kensington (не входит в комплект) – это устройство для крепления системы при использовании в

общественных местах. Если необходимо использовать блокировочное устройство, обратитесь к продавцу

телевизора.

Размещение замка Kensington может отличаться в зависимости от его модели.

7

  HDMI IN 1, HDMI IN 2, HDMI IN 3

Подключение к гнезду HDMI устройства, оснащенного выходом HDMI.

При соединении двух устройств с помощью разъема HDMI аудиокабель не требуется.

Используйте гнездо

HDMI IN 1

 для подключения DVI к внешнему устройству. Для подключения к видеоразъему используйте

кабель DVI-HDMI или адаптер DVI-HDMI (DVI-HDMI), а для аудио – гнезда

PC/DVI(HDMI 1)[AUDIO]

.

Для подключения к компьютеру можно также использовать порты.

Что такое HDMI?

Интерфейс HDMI (High Deinition Multimedia Interface) позволяет передавать цифровые видеоданные высокого

разрешения и многоканальные цифровые аудиосигналы.

Разъем HDMI/DVI обеспечивает DVI-соединение с дополнительным устройством с помощью соответствующего

кабеля (в комплект не входит).

Различие между HDMI и DVI состоит в том, что устройство HDMI меньше по размеру, оснащено технологией

защиты от незаконного копирования HDCP (High Bandwidth Digital Copy Protection), а также поддерживает

многоканальные цифровые аудиосигналы.

¦

N

N

N

–

N

–

–
–

–

–

N

–

N

N

N

N

1

2

4

3

5

0

9

8 7

6

7

@

!

[Боковая панель телевизора]

[Задняя панель телевизора]

Разъем для шнура питания
