C0 – код № 0 в последовательности, который обозначает продолжительность работы в програм-
мируемом режиме:
C0=0-89 задает продолжительности работы от 0.0 до 8.9 секунд.
C0=9X задает продолжительность работы по формуле (X+1)/10 продолжительности спада тока.
C1-C9 являются кодами последовательности с порядковыми номерами от 1 до 9, соответственно,
а также задают режим работы на каждом шаге от 1 до 9. Значение кода задает режим сварки. Сто
различных значений кодов классифицированы и описаны в таблице 2, на основании их функций и
характеристик. Режим работы сварочного аппарата задается путем последовательного введения

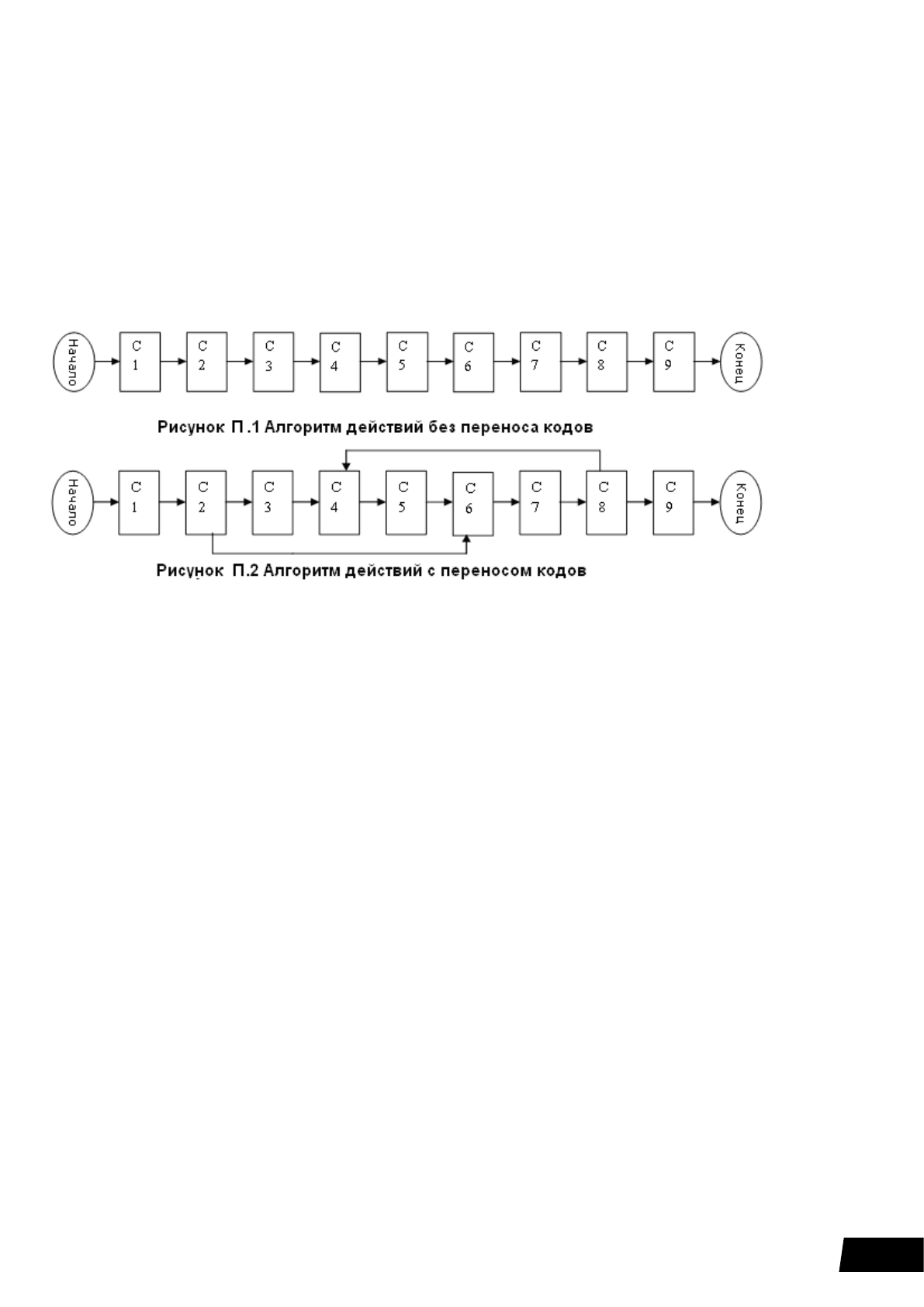

серии кодов. Ниже, на рисунках 1 и 2 показаны основные шаги введения серии кодов.
Основные шаги для создания серии кодов рабочего режима:
• Установка режима работы: установите режим работы в соответствии с техникой сварки.
• Разложение режима: разложите режим работы, руководствуясь данными таблицы 2, и
выделите много отдельных шагов.
• Выбор кодов: выберите подходящее значение кодов для каждой из операций, руководству-
ясь таблицей 2.
• Составление серии: определите необходимую Вам последовательность кодов, чтобы соста-
вить их серию.
Советы по созданию серии кодов рабочего режима.
• Во время работы, пользователь входит в режим управления сваркой путем нажатия кнопки
на сварочной горелке, после успешного возбуждения дуги, так что пользователи не должны
задавать при программировании режима параметры возбуждения дуги.
• Выход из режима управления сваркой осуществляется сразу после гашения дуги. Если поль-
зователь хочет снова войти в этот режим нужно снова возбудить дугу.
• Операционные коды «1X» и «2X» - с быстрым ответом; тогда как коды «3X», «4X» и «5X» – с
медленным, потому что для них требуется около 0,5 секунды, чтобы считать сигнал с кнопки
сварочной горелки.
• За исключением кода С0, выбор значения 0 означает отсутствие сварки или перехода к сле-
дующему шагу (например ожидание).
• Так как для данного аппарата предусмотрено сто различных операционных кодов, существу-
ет несколько вариантов последовательности для выполнения определенного технического
задания и пользователям нужно просто выбрать один из них.
Содержание
- 3 ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ ПРОДУКЦИИ СТАНДАРТАМ ЕС; ных данным руководством.
- 4 серия TIG; Техника безопасности; Дым и газ могут быть вредны для здоровья.
- 5 Горячая заготовка может стать причиной серьезных ожогов.; зону сварки до консультации с врачом.; Движущиеся части оборудования могут нанести серьезные травмы.; таких как вентилятор.; обращайтесь за помощью к профессионалам.
- 7 Электрическая схема; Рис 3.1 Электрическая схема
- 8 Основные характеристики; Тип
- 9 Устройство панелей
- 10 —Зона выбора режима сварки; Рис 6.1 Панель управления аппарата
- 11 Рис 6.2 Схема зоны установки параметров сварки ММА
- 12 —Зона установки параметров TIG-сварки; Рис 6.3 Схема зоны установки параметров TIG-сварки
- 13 Установка параметров сварки; Выбор и регулировка параметров сварки; параметры, значения которых будут отображаться.; Сохранение заданных параметров; Рис 6.5 Задняя панель
- 15 Называется также, иногда «возбуждение дуги; Возбуждение дуги током с высоким значением:; Называется также «горячий старт». Задайте; Регулировка критического напряжения:; После входа в режим регулировки напряжения
- 16 Выход из режима регулировки:; Выход осуществляется путем нажатия клавиши выбора пара-; Таблица 7.2 Рекомендуемые параметры сварки электродом (ММА); Рекомендуемое значение
- 17 TIG – сварка постоянным током; ток возбуждения дуги, появляющийся при нажатии кнопки на горелке,; Время подачи газа перед сваркой; - время, проходящее с открытия подачи газа путем нажатия; Время подачи газа после сварки; – время, проходящее от выключения сварочного тока до пе-
- 18 Диаметр электрода; Рис. 7.5 График изменения тока в импульсной TIG – сварке
- 19 Точечная TIG – сварка
- 21 Импульсная TIG-сварка переменным током сложной волной
- 26 СБОРКА И ЭКСПЛУАТАЦИЯ; Организация рабочего места
- 27 ключателя сети на блоке выключателя в положение «выкл.»; Обратите внимание – любые действия при
- 29 Работа в режиме ММА – сварки электродами с покрытием
- 30 Педаль дистанционного управления
- 32 ние потока, установкой дополнительных фильтров.
- 33 Диагностика неисправностей; ПРЕДУПРЕЖДЕНИЕ; Неисправность
- 34 MMA
- 35 TIG; Таблица 9.2. Сигналы тревоги и методы устранения сбоев
- 36 Техническое обслуживание; лятор, во избежание травм и поломок аппарата.
- 37 изолируйте это место или замените кабель.; Взрыв деталей аппарата может быть причиной травм.; ваться или привести к взрыву других компонентов аппарата.; Статическое электричество может повредить электронную плату.; тронными платами и их компонентами.
- 38 ПРИЛОЖЕНИЕ: ИНСТРУКЦИЯ ПО ПРОГРАММИРОВАНИЮ В РЕЖИМЕ TIG СВАРКИ.; разделе приведены описания режимов, с заданием времени.
- 39 Основные шаги для создания серии кодов рабочего режима:; выделите много отдельных шагов.; Советы по созданию серии кодов рабочего режима.
- 40 Таблица П.1 Список последовательностей кодов в режиме TIG- сварки.
- 41 Таблица П.2 Функции кодов в режиме TIG- сварки; КОД; Если X
- 42 Определение команды X:; клавиши выбора параметров, отображаемых на дисплее.
