30
серия TIG
Описанное выше подсоединение называется подсоединением тока прямой полярности. При ис-
пользовании тока обратной полярности, силовой кабель сварочной горелки и обратный кабель
меняются местами, но, не рекомендуется проводить сварку током обратной полярности, она
используется только для сварки некоторых специфических материалов.
8.4 Педаль дистанционного управления
Обычно, педаль дистанционного управления используется в режиме TIG- сварки:
Подсоедините специальный кабель педали дистанционного управления к соответствующему
разъему на передней панели аппарата.
Нажмите клавишу выбора педали дистанционного управления на передней панели аппарата,
чтобы зажегся соответствующий светодиод.
Начинайте сварку после установки необходимых значений параметров.
Если педаль дистанционного управления включена в режиме TIG – сварки - 0, то, она не работает
для установки значения тока.
Нажмите на педаль дистанционного управления, чтобы осуществить бесконтактное возбужде-
Сетевой кабель
–
4х
жильный, 3 жилы
–
для подсоединения
к 3х фазному
питанию и 1
-
для
заземления
Не заземляйте одновременно
корпус аппарата и
заземляющий провод блока
выключателя. Выберите что
-
то одно
В комплект не входит
газовый шланг газометр,
баллон с газом и блок
выключателя.
При использовании очень
длинных кабелей не
перегибайте их, так как это
отражается на качестве
бесконтактного возбуждения
дуги

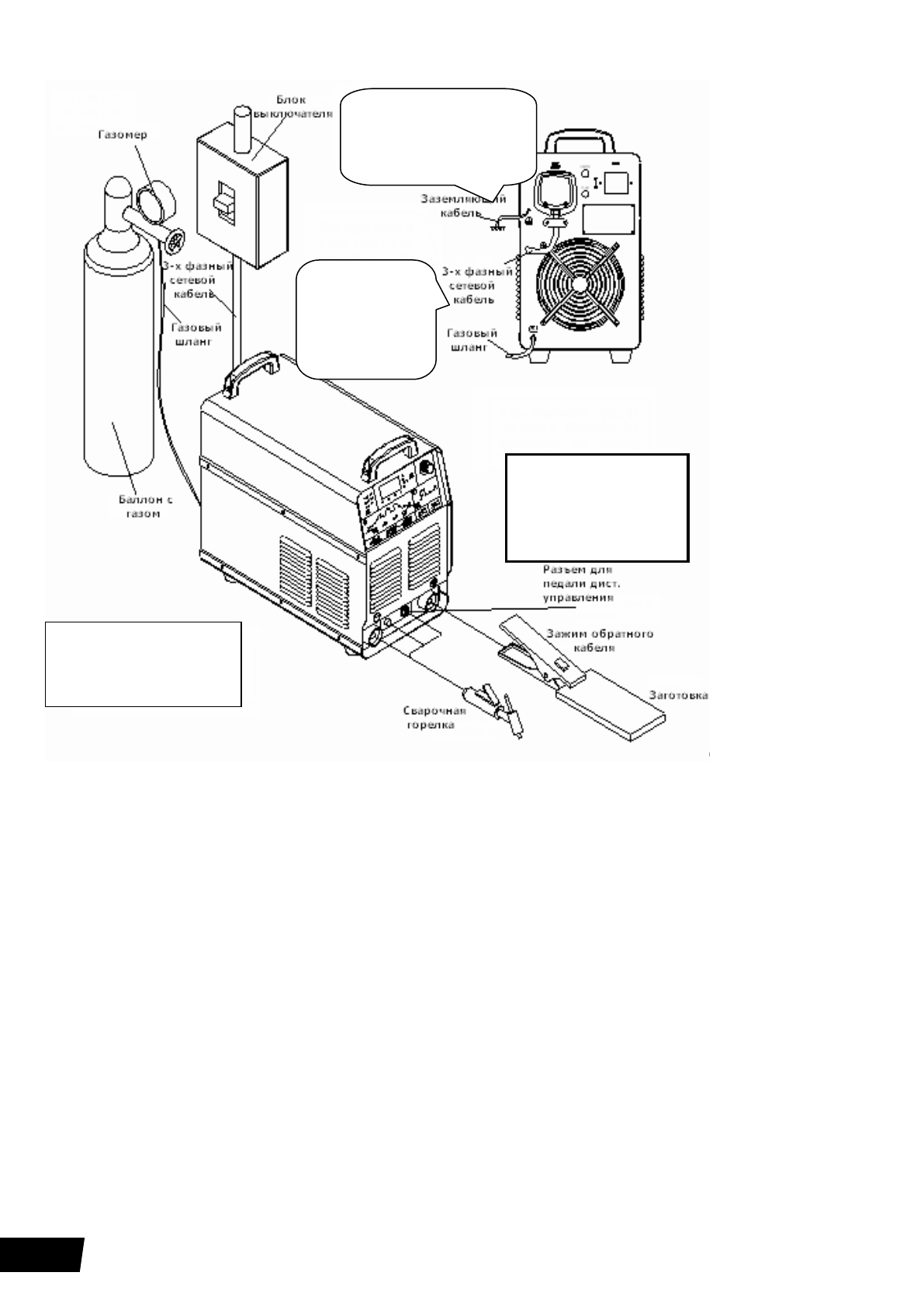

Рис. 8.3 Сборка аппарата для режима TIG -сварки
Содержание
- 3 ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ ПРОДУКЦИИ СТАНДАРТАМ ЕС; ных данным руководством.
- 4 серия TIG; Техника безопасности; Дым и газ могут быть вредны для здоровья.
- 5 Горячая заготовка может стать причиной серьезных ожогов.; зону сварки до консультации с врачом.; Движущиеся части оборудования могут нанести серьезные травмы.; таких как вентилятор.; обращайтесь за помощью к профессионалам.
- 7 Электрическая схема; Рис 3.1 Электрическая схема
- 8 Основные характеристики; Тип
- 9 Устройство панелей
- 10 —Зона выбора режима сварки; Рис 6.1 Панель управления аппарата
- 11 Рис 6.2 Схема зоны установки параметров сварки ММА
- 12 —Зона установки параметров TIG-сварки; Рис 6.3 Схема зоны установки параметров TIG-сварки
- 13 Установка параметров сварки; Выбор и регулировка параметров сварки; параметры, значения которых будут отображаться.; Сохранение заданных параметров; Рис 6.5 Задняя панель
- 15 Называется также, иногда «возбуждение дуги; Возбуждение дуги током с высоким значением:; Называется также «горячий старт». Задайте; Регулировка критического напряжения:; После входа в режим регулировки напряжения
- 16 Выход из режима регулировки:; Выход осуществляется путем нажатия клавиши выбора пара-; Таблица 7.2 Рекомендуемые параметры сварки электродом (ММА); Рекомендуемое значение
- 17 TIG – сварка постоянным током; ток возбуждения дуги, появляющийся при нажатии кнопки на горелке,; Время подачи газа перед сваркой; - время, проходящее с открытия подачи газа путем нажатия; Время подачи газа после сварки; – время, проходящее от выключения сварочного тока до пе-
- 18 Диаметр электрода; Рис. 7.5 График изменения тока в импульсной TIG – сварке
- 19 Точечная TIG – сварка
- 21 Импульсная TIG-сварка переменным током сложной волной
- 26 СБОРКА И ЭКСПЛУАТАЦИЯ; Организация рабочего места
- 27 ключателя сети на блоке выключателя в положение «выкл.»; Обратите внимание – любые действия при
- 29 Работа в режиме ММА – сварки электродами с покрытием
- 30 Педаль дистанционного управления
- 32 ние потока, установкой дополнительных фильтров.
- 33 Диагностика неисправностей; ПРЕДУПРЕЖДЕНИЕ; Неисправность
- 34 MMA
- 35 TIG; Таблица 9.2. Сигналы тревоги и методы устранения сбоев
- 36 Техническое обслуживание; лятор, во избежание травм и поломок аппарата.
- 37 изолируйте это место или замените кабель.; Взрыв деталей аппарата может быть причиной травм.; ваться или привести к взрыву других компонентов аппарата.; Статическое электричество может повредить электронную плату.; тронными платами и их компонентами.
- 38 ПРИЛОЖЕНИЕ: ИНСТРУКЦИЯ ПО ПРОГРАММИРОВАНИЮ В РЕЖИМЕ TIG СВАРКИ.; разделе приведены описания режимов, с заданием времени.
- 39 Основные шаги для создания серии кодов рабочего режима:; выделите много отдельных шагов.; Советы по созданию серии кодов рабочего режима.
- 40 Таблица П.1 Список последовательностей кодов в режиме TIG- сварки.
- 41 Таблица П.2 Функции кодов в режиме TIG- сварки; КОД; Если X
- 42 Определение команды X:; клавиши выбора параметров, отображаемых на дисплее.
